Description

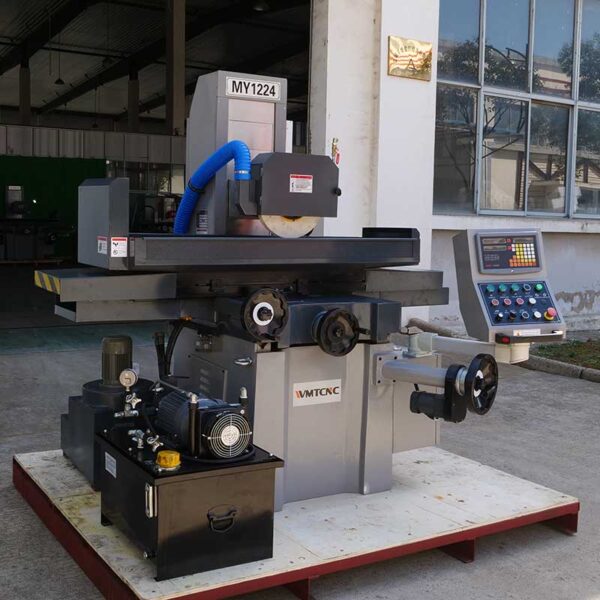

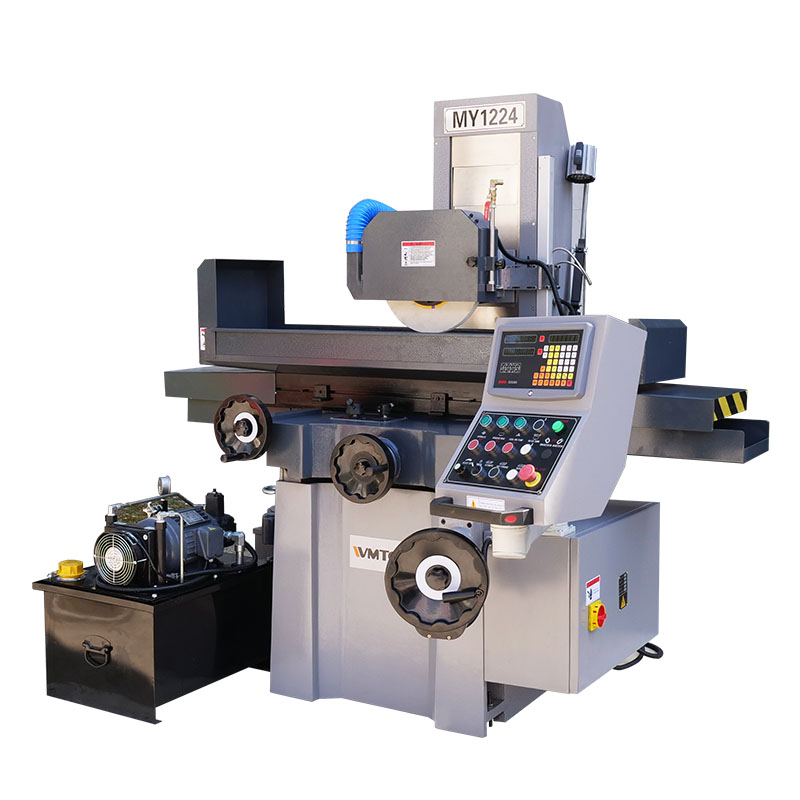

A rectificadora de superfícies hidráulica MY1224 é utilizada para produzir um acabamento liso em superfícies planas. É um processo de maquinação abrasivo muito utilizado em que uma roda giratória coberta de partículas ásperas corta lascas de substâncias metálicas ou não metálicas de uma peça de trabalho, tornando a sua face plana ou lisa.
Detalles de la Máquina
 |
 |
| EXTRACTOR DE MÓS | PAINEL DE CONTROLO |
| Grande volume de retificação, pode retificar vários planos e superfícies de formação complexas. | A função destes botões e manípulos é controlar o movimento da bancada de trabalho, a alimentação automática e outras operações. |
 |
 |

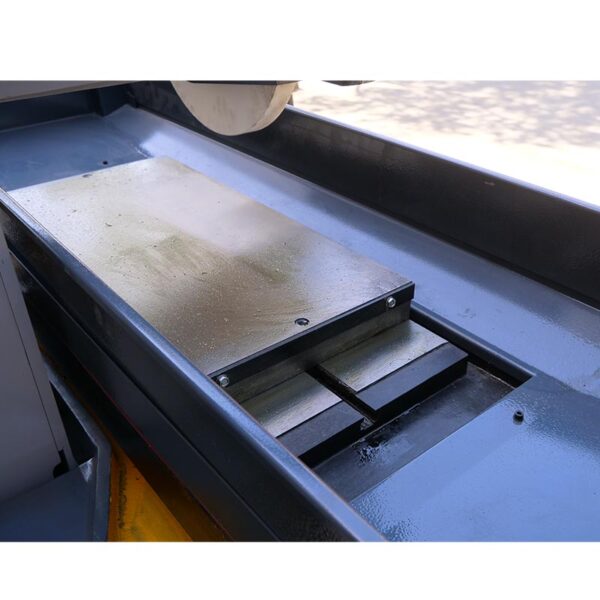

| MANDRIL ELECTROMAGNÉTICO | CONDUTOR |
| De série com mandril eletromagnético, também é possível selecionar o tipo denso para peças pequenas ou campos especiais. | O acionamento transversal é feito por um motor AC e o longitudinal por um cilindro hidráulico. |
 |
 |
| SISTEMA DE LUBRIFICAÇÃO | GABINETE ELÉTRICO |
| Lubrificação automática para guias. Lubrificação intermitente automática quantitativa e temporizada. Melhora a sensibilidade e a fiabilidade do trabalho da máquina. | Padrão com componentes eletrônicos de marca renomada. |
Especificações
| Especificações | MY1224 |
| Tamanho da mesa de trabalho | 600×300 mm |
| Curso máximo da mesa | 640×320 mm |
| Área máxima de corte da mesa | 640×320 mm |
| T‑slot (número×largura) | 1×14 mm |
| Distância da superfície da mesa ao centro do fuso | 490 mm |
| Tamanho da roda (diâmetro×largura×furo) | 300×30×75 mm |
| Velocidade do fuso | 1440 rpm |
| Velocidade longitudinal da mesa (esquerda / direita) | 3‑20 m/min |
| Velocidade contínua transversal da mesa de trabalho | 150 mm/min |
| Velocidade intermitente da mesa de trabalho | 0‑5 mm/min |
| Curso do volante transversal da mesa de trabalho por grelha | 0.02 mm |
| Curso do cabo de tração vertical da mesa de trabalho por rotação | 2 mm |
| Curso do volante vertical da mesa de trabalho por grelha | 0.01 mm |
| Motor do fuso | 4 kW |
| Motor de arrefecimento | 0.4 kW |

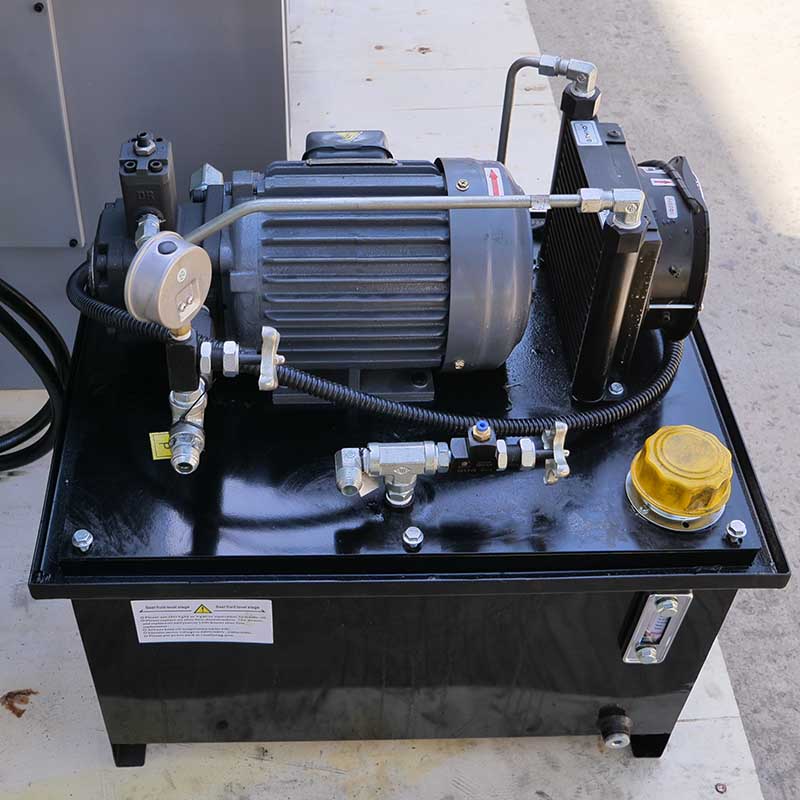

| Motor hidráulico | 1.5 kW |
| Pressão de trabalho | 3 MPa |
| Capacidade do depósito de óleo | 80 L |
| Capacidade máxima de caudal | 18 L/min |
| A superfície mecânica da base de paralelismo | 300 / 0.004 mm |
| Rugosidade da superfície | Ra 0.32 μm |
| N.W | 1500 kg |
| G.W | 1650 kg |
| Tamanho da máquina | 1960×1630×1870 mm |
Caraterísticas Principais
- Deslocação hidráulica longitudinal da mesa
- Peças fundidas de qualidade e rolamentos de esferas de precisão que suportam o fuso
- Sistema de refrigeração com bocal e válvula de controlo de fluxo
- Corpo da máquina e suporte em ferro fundido para máxima rigidez e funcionamento suave
