Description

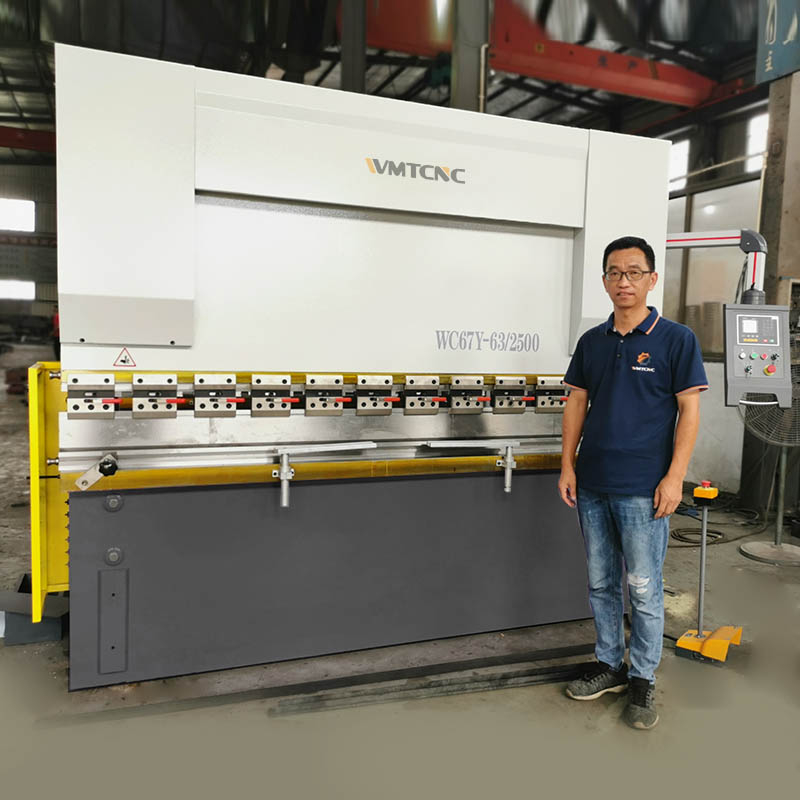

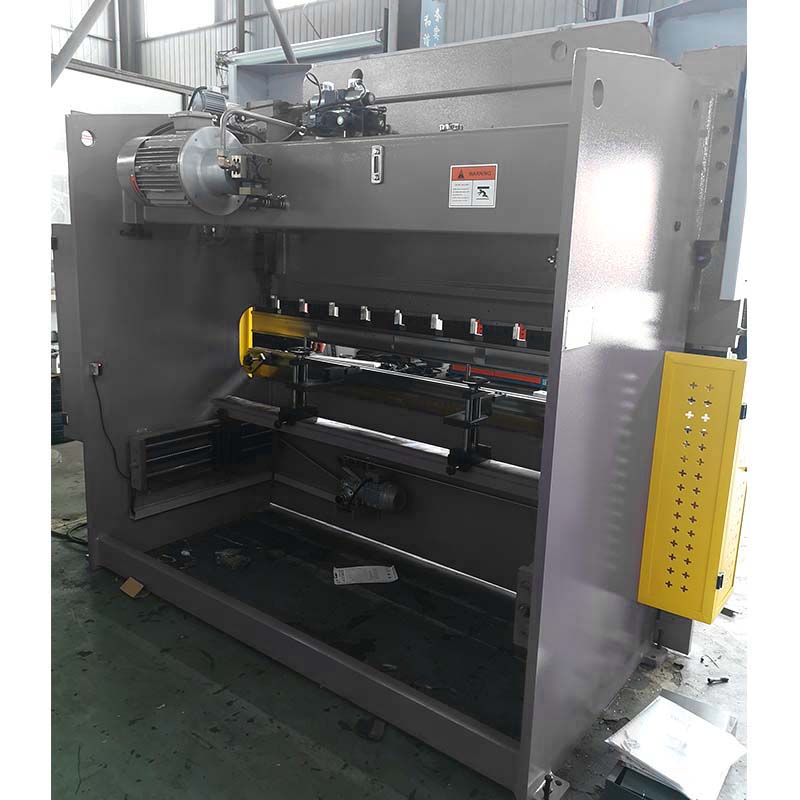

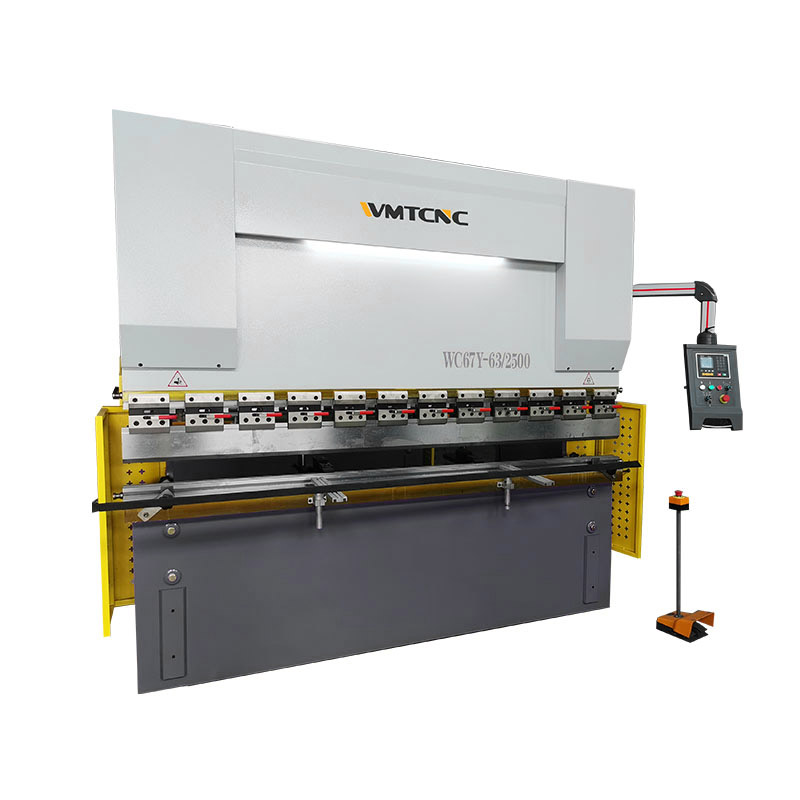

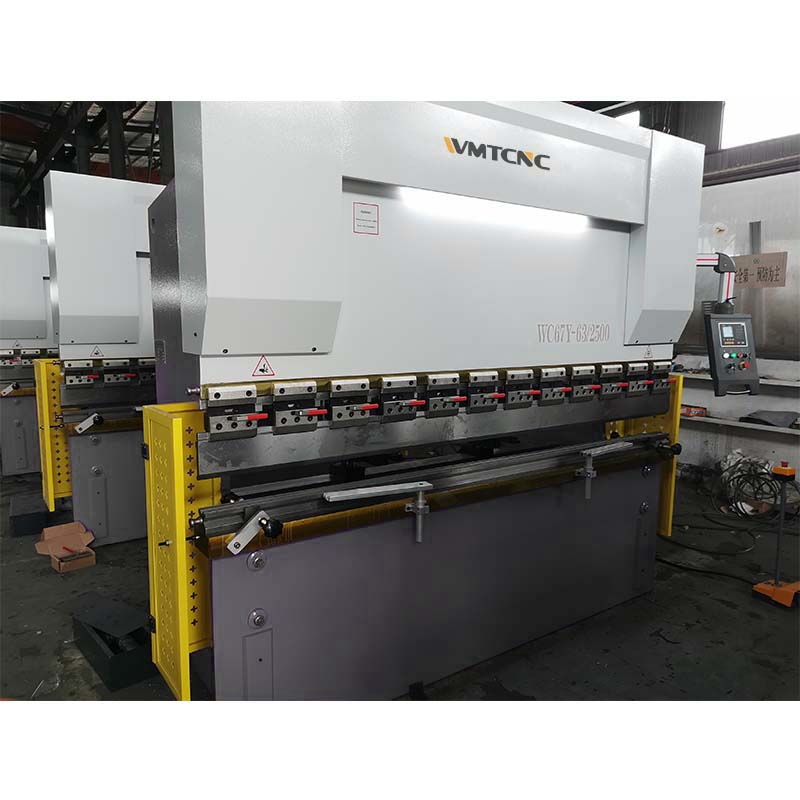

A prensa dobradeira hidráulica WC67Y-63X2500 é uma máquina de dobragem de metal de elevado desempenho, ideal para dobrar e moldar com precisão placas de metal. Com um sistema hidráulico robusto com dois cilindros de óleo, fornece a força necessária para uma dobragem precisa. O sistema de controlo avançado inclui um backgauge numérico e opções de programação para uma operação eficiente e precisa. Esta prensa dobradeira foi concebida para uma elevada eficiência e facilidade de utilização, oferecendo uma excelente estabilidade e uma pressão de dobragem uniforme ao longo de todo o processo de dobragem. Ideal para as indústrias metalúrgicas, a WC67Y-63X2500 é a solução perfeita para o fabrico de chapas metálicas de alta precisão.

Detalles de la Máquina

1. Equipamento de Prensa e Dobra

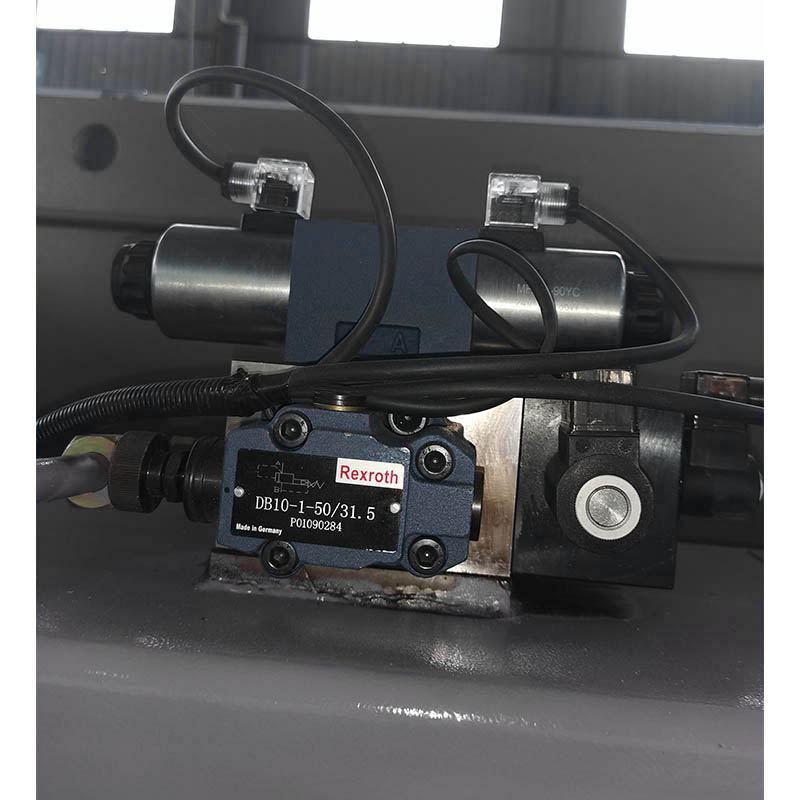

Motor SIEMENS	Válvulas Hidráulicas
O motor SIEMENS garante uma utilização de longa duração e tem um bom desempenho estável.	Adotar um sistema de controlo hidráulico integrado, mais fiável e fácil de manter.

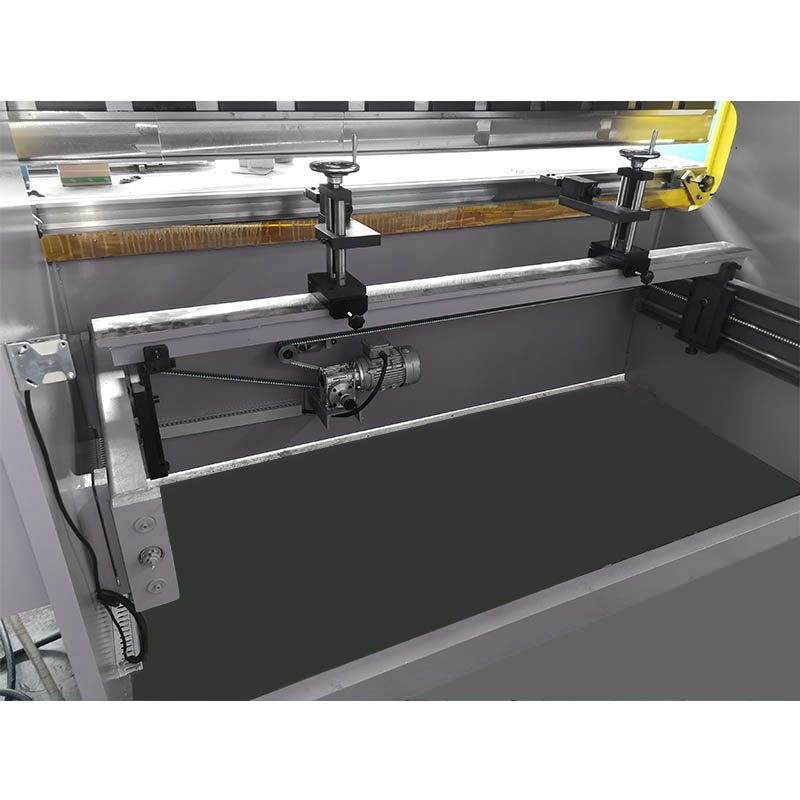

Bomba Hidráulica	HIWIN Retro-indicador
Baixo ruído, flutuação de pressão inteligente. Estrutura compacta, manutenção simples.	Dedos com dois passos de medição, um para profundidades de dobragem curtas e outro para profundidades de dobragem longas.

2. Sistema de Segurança e Ferramentas

Matrizes e Moldes	Ferramenta de Libertação Rápida
O fuso está equipado com um grande motor de frequência variável de 2,2KW, que permite um arranque suave, um controlo preciso, uma maior eficiência e velocidade, e um desgaste reduzido.	O molde pode ser instalado e removido para a esquerda e para a direita quando se puxa a pega vermelha. A escala é mais exacta.

Cortina de luz de Segurança	Proteção de Segurança
Garantir a segurança pessoal dos operadores do equipamento.	Com elevada resistência à tração e tenacidade, pode suportar impactos externos e deformações.

Especificação do Prensa e Dobra WC67Y-63X2500

Model	Nominal Pressure	Length of working table	Distance between uprights	Throat Depths	Stroke	Open height	Motor power
WC67Y/K-30/1600	300 kN	1600 mm	1250 mm	200 mm	90 mm	300 mm	4 kw
WC67Y/K-40/2000	400 kN	2000 mm	1650 mm	250 mm	100 mm	330 mm	5.5 kw
WC67Y/K-40/2500	400 kN	2500 mm	2100 mm	250 mm	100 mm	330 mm	5.5 kw
WC67Y/K-63/2500	630 kN	2500 mm	2100 mm	250 mm	120 mm	340 mm	5.5 kw
WC67Y/K-63/3200	630 kN	3200 mm	2450 mm	250 mm	120 mm	340 mm	5.5 kw
WC67Y/K-80/2500	800 kN	2500 mm	2100 mm	250 mm	120 mm	380 mm	7.5 kw
WC67Y/K-80/3200	800 kN	3200 mm	2450 mm	250 mm	120 mm	380 mm	7.5 kw
WC67Y/K-100/2500	1000 kN	2500 mm	2100 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-100/3200	1000 kN	3200 mm	2450 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-100/4000	1000 kN	4000 mm	3090 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-125/2500	1250 kN	2500 mm	2100 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-125/3200	1250 kN	3200 mm	2450 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-125/4000	1250 kN	4000 mm	3090 mm	320 mm	120 mm	380 mm	7.5 kw
WC67Y/K-160/3200	1600 kN	3200 mm	2450 mm	320 mm	180 mm	440 mm	11 kw
WC67Y/K-160/4000	1600 kN	4000 mm	3090 mm	320 mm	180 mm	440 mm	11 kw
WC67Y/K-200/3200	2000 kN	3200 mm	2450 mm	350 mm	200 mm	465 mm	15 kw
WC67Y/K-200/4000	2000 kN	4000 mm	3090 mm	350 mm	200 mm	465 mm	15 kw
WC67Y/K-200/6000	2000 kN	6000 mm	4800 mm	350 mm	200 mm	465 mm	15 kw
WC67Y/K-250/3200	2500 kN	3200 mm	2450 mm	400 mm	250 mm	500 mm	18.5 kw
WC67Y/K-250/4000	2500 kN	4000 mm	3090 mm	400 mm	250 mm	500 mm	18.5 kw
WC67Y/K-250/6000	2500 kN	6000 mm	4800 mm	400 mm	250 mm	500 mm	18.5 kw
WC67Y/K-300/3200	3000 kN	3200 mm	2530 mm	400 mm	250 mm	500 mm	22 kw
WC67Y/K-300/4000	3000 kN	4000 mm	3090 mm	400 mm	250 mm	535 mm	22 kw
WC67Y/K-300/6000	3000 kN	6000 mm	4800 mm	400 mm	250 mm	535 mm	22 kw
WC67Y/K-400/4000	4000 kN	4000 mm	3090 mm	400 mm	320 mm	600 mm	22 kw
WC67Y/K-400/6000	4000 kN	6000 mm	4800 mm	400 mm	300 mm	600 mm	37 kw
WC67Y/K-500/4000	5000 kN	4000 mm	3100 mm	400 mm	300 mm	600 mm	45 kw
WC67Y/K-500/6000	5000 kN	6000 mm	4800 mm	400 mm	300 mm	600 mm	45 kw
WC67Y/K-600/4000	6000 kN	4000 mm	6200 mm	400 mm	300 mm	600 mm	45 kw
WC67Y/K-600/6000	6000 kN	6000 mm	4800 mm	400 mm	300 mm	600 mm	45 kw

Características Principales do WC67Y-63X2500:

• Concebidos com sistemas CAD, CAE e CAM, asseguram a máxima resistência e rigidez em todos os componentes para um melhor desempenho e durabilidade.
• Os engenheiros utilizam SolidWorks paramétricos 3D, FEM (Método dos Elementos Finitos), análise DOE (Conceção de Experiências) e avaliações estáticas/mecanismos para garantir uma engenharia precisa e um funcionamento ótimo da máquina.
• O corpo da máquina é um conjunto único monobloco soldado feito de aço de alta qualidade, garantindo a integridade estrutural. Após a soldadura, o corpo é submetido a uma fresagem para garantir uma precisão equilibrada e um acabamento de alta qualidade.
• Coroamento mecânico ou hidráulico opcional: A máquina dispõe de opções de coroamento mecânico e hidráulico, que melhoram a precisão de dobragem das suas peças, garantindo resultados consistentes ao longo de todo o comprimento de dobragem.
• O curso do feixe de dobragem e a distância do contra-calibre são ajustáveis pelo motor, oferecendo maior flexibilidade e precisão durante o funcionamento.
