Description

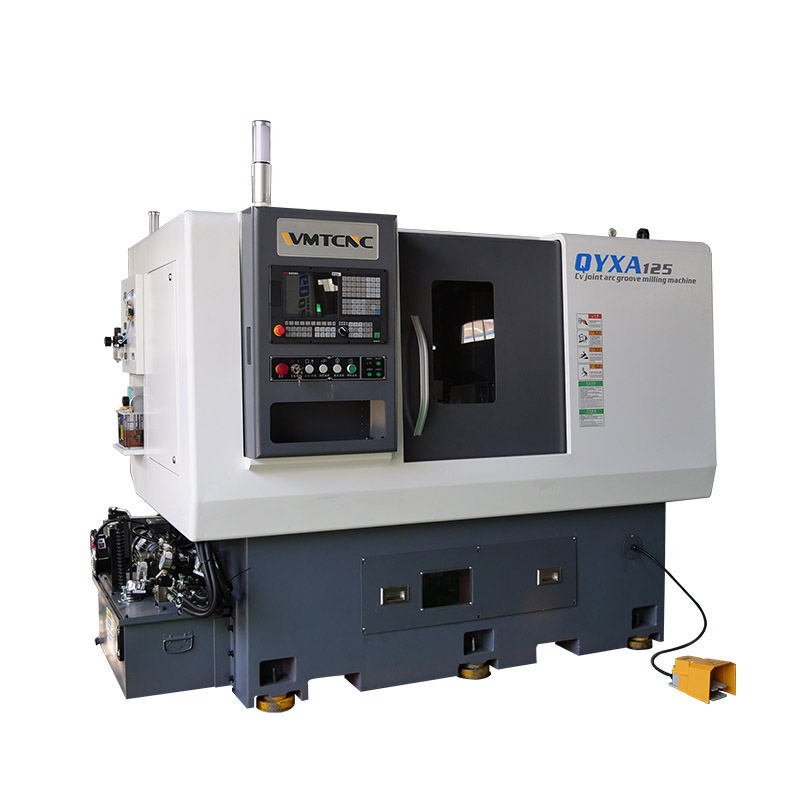

A fresadora de ranhuras em arco com junta homocinética QYXA125 foi concebida para uma elevada eficiência e precisão no manuseamento de várias peças de trabalho. As suas capacidades versáteis de fixação e rotação permitem a acomodação de diferentes tamanhos, proporcionando flexibilidade numa vasta gama de aplicações. A máquina destaca-se no processamento de gaiolas de esferas, oferecendo uma rotação suave e um funcionamento fiável. É ideal para indústrias que exigem resultados consistentes e de alta qualidade na produção de gaiolas de esferas complexas, garantindo um excelente desempenho e estabilidade em várias tarefas.
Diagrama Esquemático do Tratamento
Vantagens
 |
 |
| INDEXAÇÃO HIDRÁULICA DA ENGRENAGEM FINAL
Alta Precisão |
ABRAÇADEIRAS ELÁSTICAS HIDRÁULICAS ESPECIALIZADAS
Fixação Fiável e Precisão Estável |
 |
 |
| FRESAGEM EM VEZ DE RETIFICAÇÃO
Simplificar o Processo e Melhorar a Qualidade da Superfície das Peças |
Automação
Automação Original de Alta Estabilidade
|
Características
 |
| Batendo Palmas uma vez Pode Fresar Duramente a Ranhura da Pista Externa |
Detalles de la Máquina
 |
 |

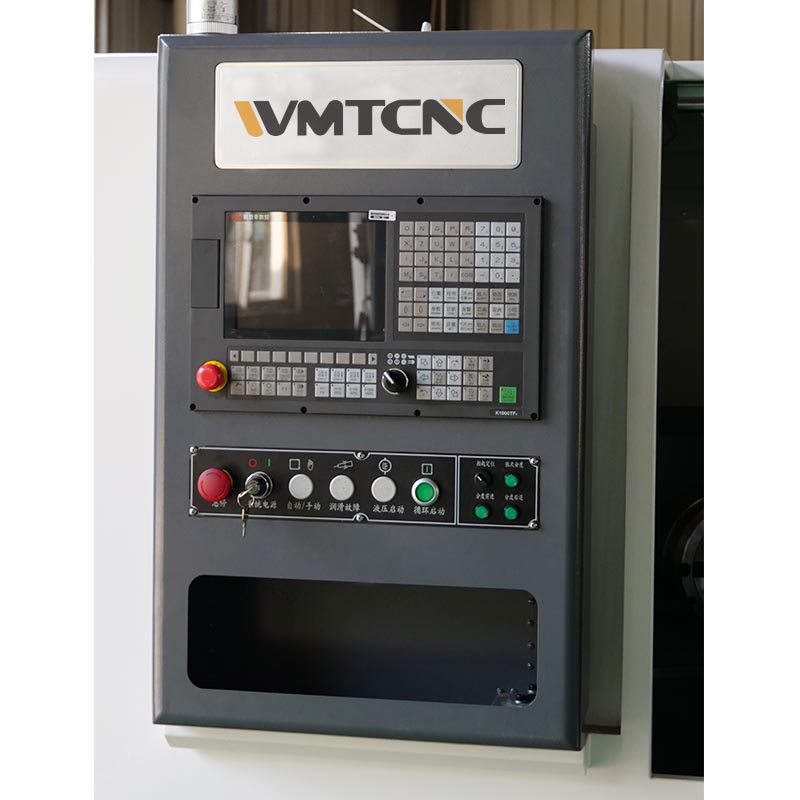

| Sistema CNC |

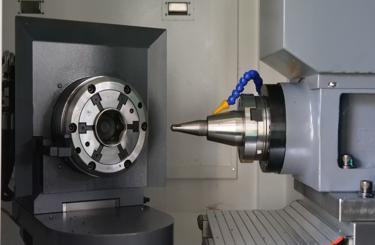

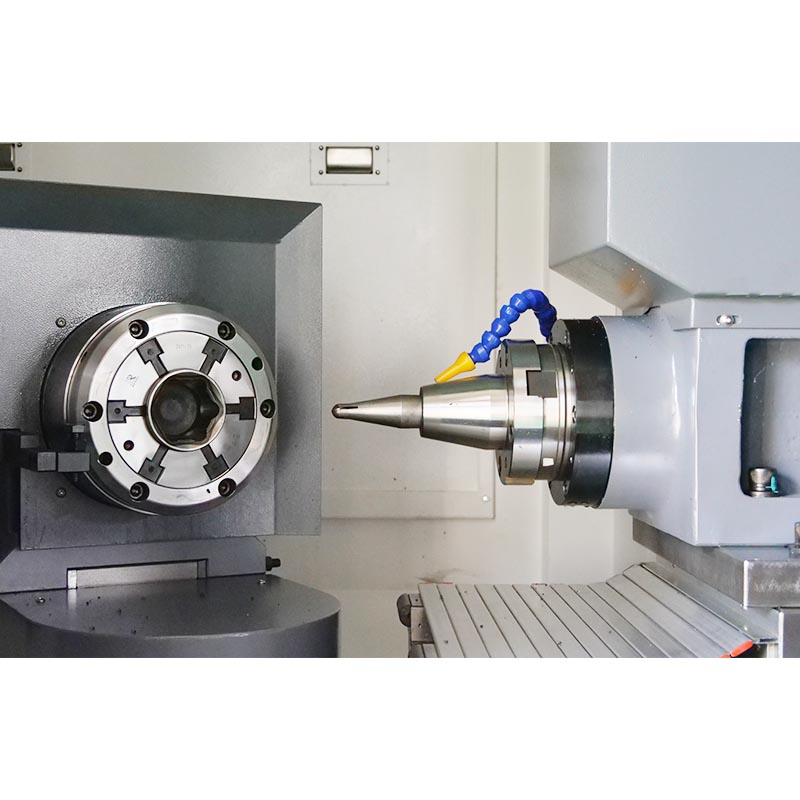

Eixo |
| Equipado com sistema CNC FANUC-0i-TD de alta qualidade, fácil de operar. |
Eixo de alta rigidez com estrutura especial, boa resistência à vibração e longa vida útil. |
 |
 |

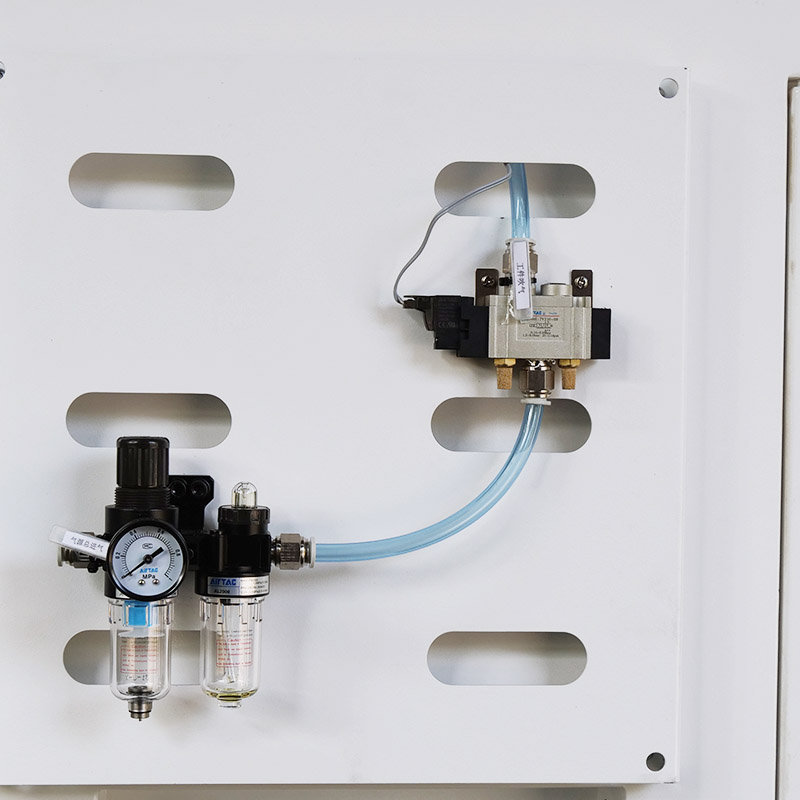

| Componentes Pneumáticos |

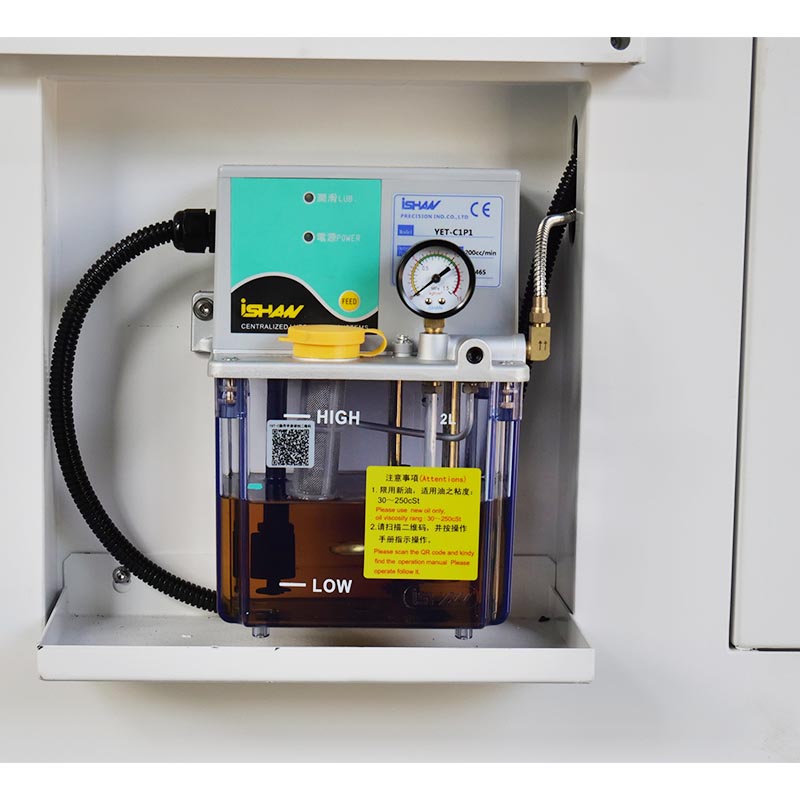

Sistema de Lubrificação |
| Bom efeito de vedação, não é fácil de vazar. Corpo do cilindro espessado, forte resistência à corrosão e resistência ao desgaste. |
Sincronização, quantitativa, precisa e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. |
|
 |

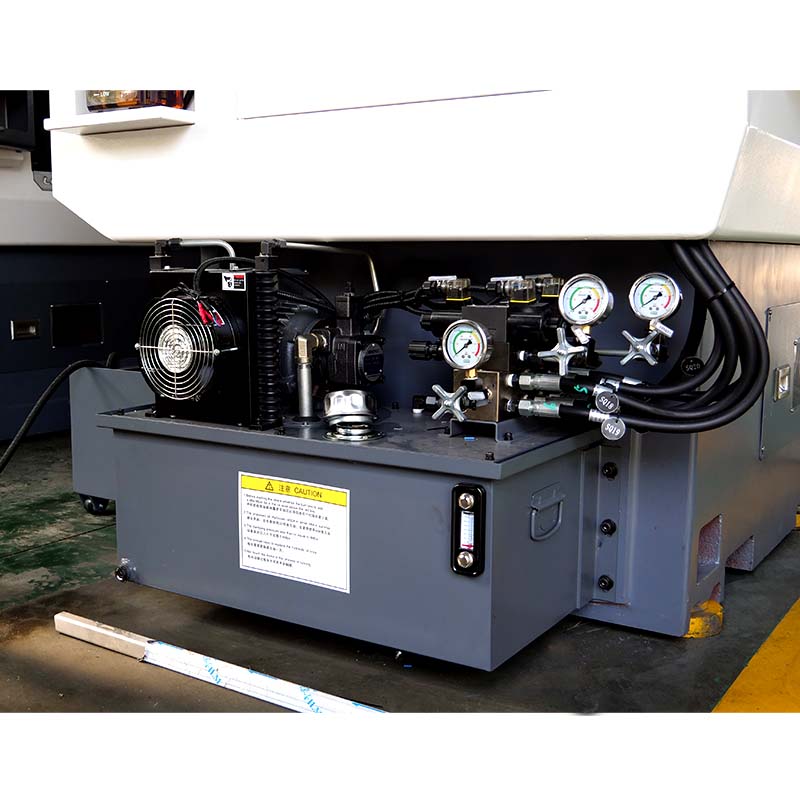

| Estação Hidráulica |

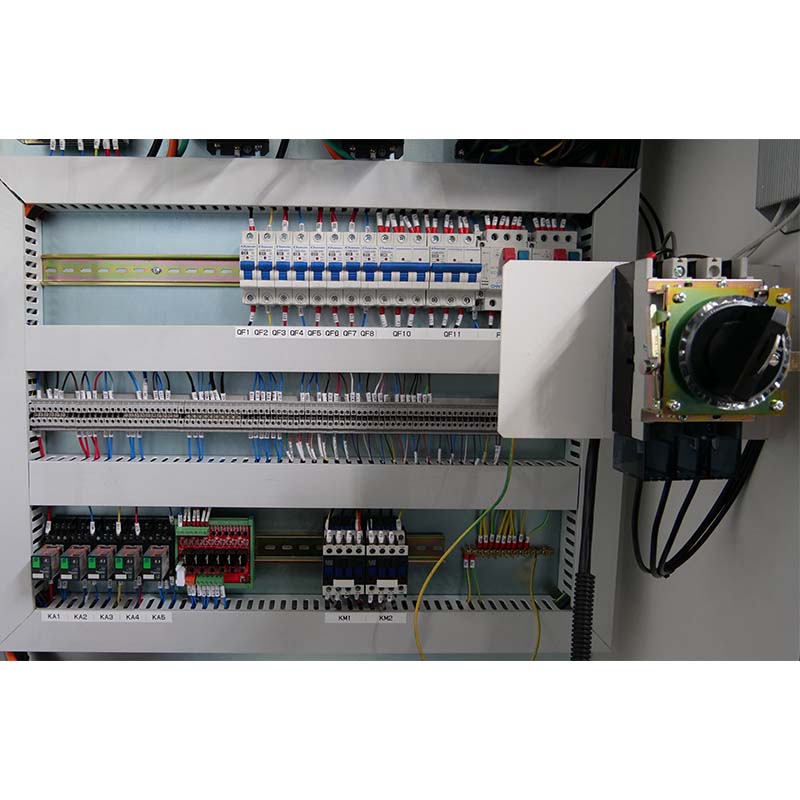

Caixa Eléctrica |
| Operações eficientes de fixação e liberação de ferramentas. Possui as vantagens de baixo ruído e operação estável. |
A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação |
QYXA125 |
| Diâmetro máx. Diâmetro de aperto |
Φ110mm |
| Diâmetro máx. Comprimento da peça de trabalho |
260mm |
| Diâmetro máx. Ângulo de rotação |
110° |
| Diâmetro da ranhura Âmbito |
Φ45-Φ100mm |
| Diâmetro da esfera de aço Âmbito |
Φ12.7-Φ22mm |
| Máx. Diâmetro do punho da peça de trabalho |
Φ40mm |
| Peso |
4100kg |
| Comprimento×Largura |
2500×1800mm |
Características Principales:
- A fresagem de uma só vez pode fresar com dureza a ranhura da pista exterior;
- Estrutura rígida do corpo, carris rectangulares endurecidos de alta rigidez, duráveis;
- Fresagem em vez de trituração, simplifica o processo, reforça a qualidade da superfície da peça de trabalho;
- Mesa de baixa gravidade do tipo sem-fim;
- Indexação hidráulica de alta precisão do dente final;
- Braçadeira elástica hidráulica especial, fixação fiável, estabilidade de precisão;
- Eixo especial de alta rigidez de longa duração;
- Pode ser transportado com treliça ou robô de articulação e linha automática.
