Description

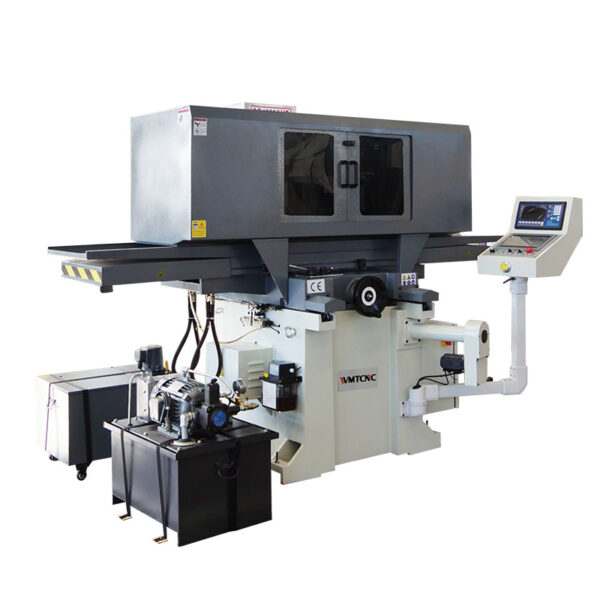

Máquina de retificação de superfícies automática SG4080AHD com uma aparência agradável e uma estrutura bem concebida, a máquina é de facto um equipamento de retificação de precisão para metalurgia. A estrutura bem concebida tem uma boa rigidez e mantém a máquina com uma elevada precisão. A temperatura do óleo aumenta após um longo período de trabalho.
Especificação da máquina de retificação de superfícies SG4080AHD
| Especificação | SG4080AHD |
| Tamanho da mesa (L × C) | 400 × 800 mm |
| Máx. peça a moer (C × L × A) | 800 × 400 × 350 mm |
| Viagem cruzada máxima | 830 mm |
| Curso longitudinal máximo | 420 mm |
| Distância mesa–fuso | 480 mm |
| Caminho de deslizamento | 1 flat rail + 1 V-rail |
| Capacidade de mesa | 200 kg |
| Nº de ranhuras em T | 1 × 14 mm |
| Velocidade da mesa | 18 m/min |

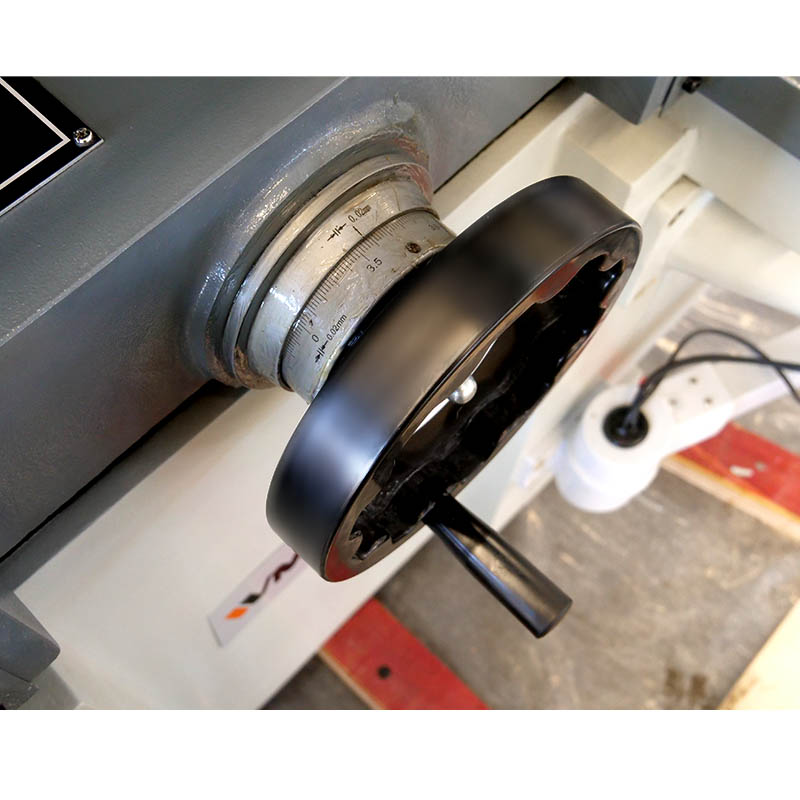

| Alimentação cruzada (volante) | 0.02 mm/graduation |
| Alimentação vertical (MPG) | 0.001/0.01/0.1 mm/graduation |
| Tamanho da roda (Ø × L × furo) | Ø 300 × 30 × Ø 75 mm |
| Velocidade do fuso | 1440 rpm |
| Potência total do motor | 7.5 kW |
| Motor de fuso | 4 kW |
| Paralelismo mesa–base | 0.005 mm/300 mm |
| Rugosidade da superfície | Ra 0.63 µm |
| Servo motor vertical | 0.75 kW |
| Motor transversal da mesa | 0.06 kW |
| Capacidade do reservatório de óleo | 80 L |
| Bomba de refrigerante | 0.09 kW |
| Tamanho da embalagem (C × L × A) | 2660 × 1970 × 2220 mm |
| Peso líquido/bruto | 2000 / 2200 kg |
Principais Características
1. Guia de contador revestida de plástico nos eixos x e y garante um baixo efeito de deslizamento-aderência.
2. Guia de mesa longitudinal plana em V, guia de mesa transversal em V duplo.
3. O veio possui rolamentos axiais e radiais, sem folga e pré-esforçados.
4. Unidade hidráulica separada com permutador de calor para omitir vibrações e carga térmica.
5. Estrutura solidamente construída e bem suportada garante uma elevada estabilidade.
6. O sistema hidráulico de última geração garante uma deslocação suave da mesa, mesmo com uma elevada carga de trabalho.

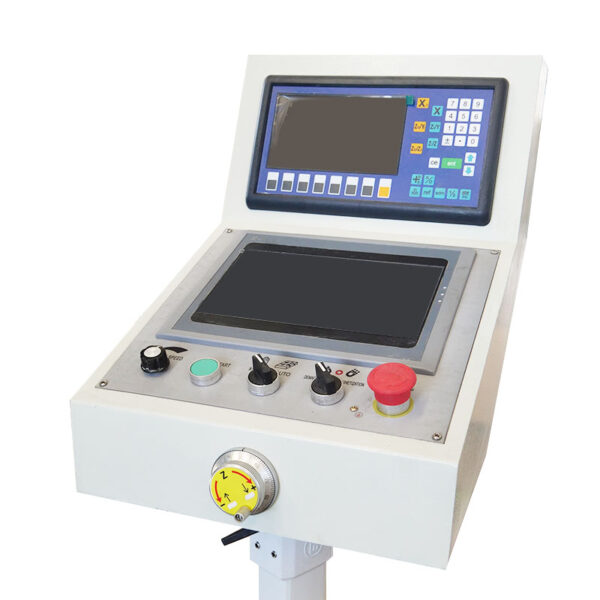

7. A máquina de retificação de superfícies completamente automática está equipada com uma leitura digital de 2 eixos e uma placa de fixação magnética permanente.
8.º Lubrificação central de todos os carris-guia.
