Description

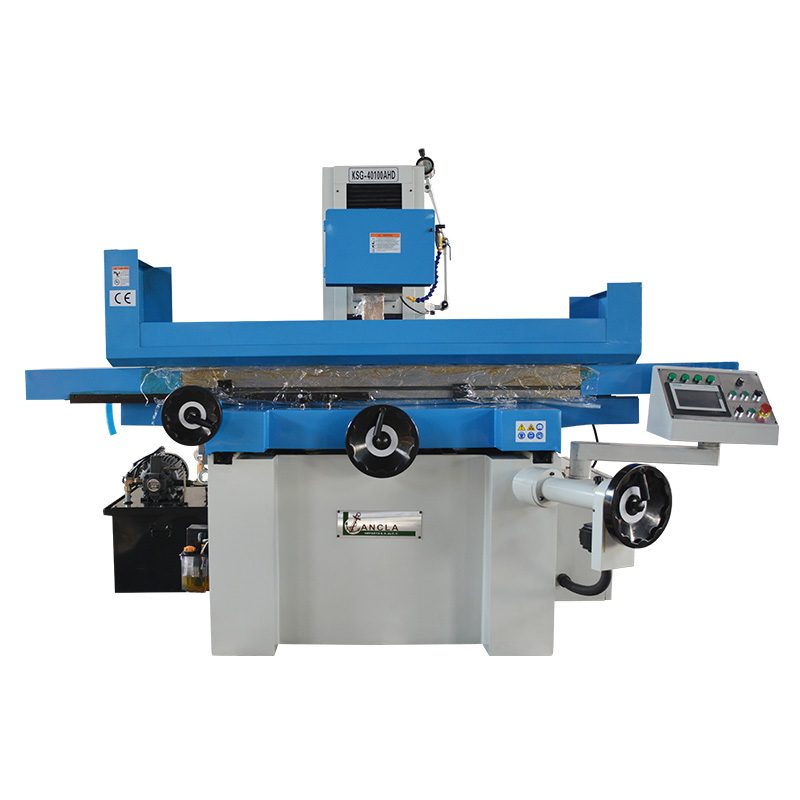

A retificadora de superfícies SGA-40100AHD é uma máquina-ferramenta de alta precisão utilizada para obter acabamentos planos e suaves em peças metálicas. Opera utilizando uma roda de moagem rotativa que remove pequenas camadas de material, garantindo tolerâncias apertadas e superfícies uniformes.
É ideal para moldes, componentes mecânicos e peças industriais que exijam acabamentos de elevada qualidade. Graças à sua construção robusta, controlos automáticos e sistema de refrigeração, garante um desempenho estável e eficiente. É essencial para oficinas mecânicas que procuram precisão, produtividade e repetibilidade nos seus processos de retificação.
Especificação da máquina de retificação de superfícies SGA-40100AHD
| Especificação | SGA-40100AHD | |
| Tamanho da mesa (L×C) | 406×1005 mm | |
| Curso longitudinal máximo | 1130 mm | |
| Max Cross tranal | 450 mm | |
| Distância centro fuso-mesa | 550 mm | |
| Tamanho do mandril magnético | 400×1000 mm | |
| Veloc. mov. long. da mesa | 7–23 m/min | |
| Mov. transversal da mesa | Alim. automática | 0.1–8 m/min |
| Velocidade rápida | 990 mm/min | |
| Alim. do volante | 0.02 mm/div. | |
| Mov. vertical da cabeça da roda | Alim. automática | -(H/R mode)0.005/0.01/0.02/0.03/0.04/0.05 (Only D mode) mm/stroke |
| Velocidade rápida | -(H mode)610; (R mode)480; (D mode) mm/min | |
| Alim. do volante | 0.005 mm/div. | |
| Roda de moagem | Velocidade | 50 Hz 1440 rpm 60 Hz 1750 rpm |
| (OD×L×ID) Tamanho | Φ350×40×Φ127 mm | |
| Motor de fuso | 5.5 kW | |
| Motor hidráulico | 2.2 kW | |
| Motor da bomba de refrigeração | 0.09 kW | |
| Motor de elevação | -(H mode)0.25; (R mode)0.75; (D mode, servo) kW | |
| Motor de alimentação cruzada | 0.04 kW | |
| Carga máxima da mesa | 600 kg | |
| Potência nominal total | 9 kW | |
| Rugosidade da superfície | Ra ≤ 0.25 μm | |
| Tamanho da embalagem (C×L×A) | 3420×2250×2230 mm | |
| Peso bruto (G.W.) | 3900 kg | |
Principais Características
Está equipado com alimentação transversal intermitente automática, transmissão hidráulica longitudinal, controlador automático de moagem PLC e servo motor, e alimentação automática para baixo da cabeça da roda.
