Description

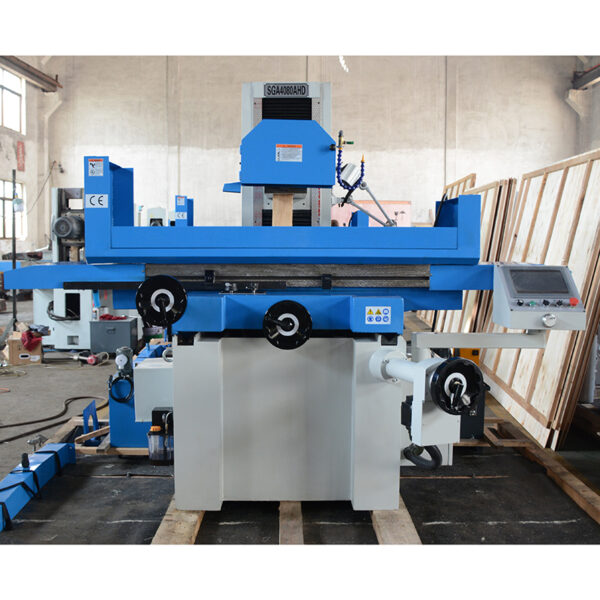

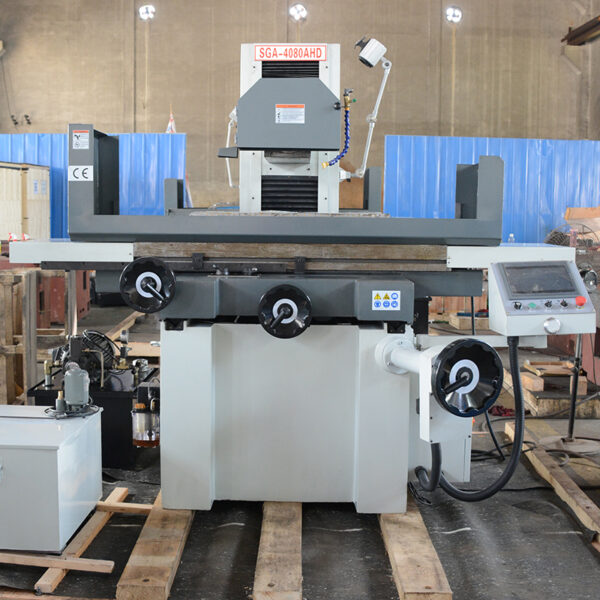

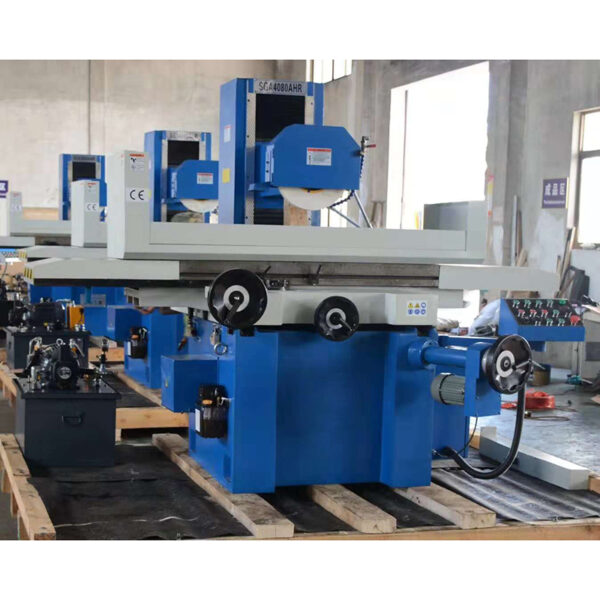

A retificadora de superfícies SGA-4080AHD é um modelo adequado para o processamento de peças até 500 kg e uma superfície de retificação até 900 x 450 mm. A vasta gama de equipamentos de série garante um desempenho ideal, por exemplo. Alimentação vertical automatizada por computador, dressador paralelo com ajuste micrométrico, placa de fixação magnética com dispositivo de desmagnetização e leitura digital de 2 eixos.
Especificação da máquina de retificação de superfícies SGA-4080AHD
| Especificação | SGA-4080AHD | |
| Tamanho da mesa (L×C) | 406×800 mm | |
| Curso longitudinal máximo | 910 mm | |
| Viagem cruzada máxima | 450 mm | |
| Distância fuso–mesa (máx.) | 550 mm | |
| Tamanho do mandril magnético | 400×800 mm | |
| Velocidade mesa longitudinal | 7–23 m/min | |
| Movimento transversal da mesa | Alimentação automática | 0.1–8 mm/min |
| Velocidade rápida | 990 mm/min | |
| Alimentação volante | 0.02 mm/div. | |
| Movimento vertical da cabeça | Alimentação automática | 0.005/0.1/0.02/0.03/0.04/0.05 mm/stroke |
| Velocidade rápida | 610 (H) / 480 (R) mm/min | |
| Alimentação volante | 0.005 mm/div. | |
| Roda de moagem | Velocidade (50Hz/60Hz) | 1450 / 1750 rpm |
| Tamanho (OD×L×ID) | Φ350×40×Φ127 mm | |
| Motor de fuso | 5.5 kW | |
| Motor hidráulico | 2.2 kW | |
| Motor bomba de refrigeração | 0.09 kW | |
| Motor de elevação | 0.25 (H) / 0.75 (R) / servo D kW | |
| Motor de alimentação cruzada | 0.04 kW | |
| Carga máxima na mesa | 500 kg | |
| Potência nominal total | 9 kW | |
| Rugosidade da superfície | Ra ≤ 0.25 μm | |
| Dimensões da embalagem | 2720×2265×2250 mm | |
| Peso bruto | 3600 kg | |
Principais Características
1. Unidade hidráulica separada com permutador de calor elimina vibrações e tensões térmicas.
2.º Guias de mesa temperadas e polidas transversal e longitudinalmente. As guias contrárias revestidas com Durcite-B garantem uma elevada rigidez e baixo atrito.
3. Guia de mesa longitudinal V-plana, guia de mesa transversal duplo V
4. Alimentação automatizada por computador através de avanço rápido até à altura da peça de trabalho, curso de desbaste e acabamento de superfície ajustável, retorno automático à posição inicial no final do programa.
5. Os rolamentos axiais e radiais no fuso de retificação estão fixos sem folga.
6. A base da máquina recozida garante uma elevada precisão.
7.º Reforços fortes e paredes grossas garantem rigidez.
8. O avanço vertical automático digital possui um servomotor.
9. Os batentes finais permitem um deslocamento longitudinal e transversal ajustável.
10. O sistema hidráulico de última geração garante uma deslocação suave da mesa, mesmo com uma elevada carga de trabalho.
