Description

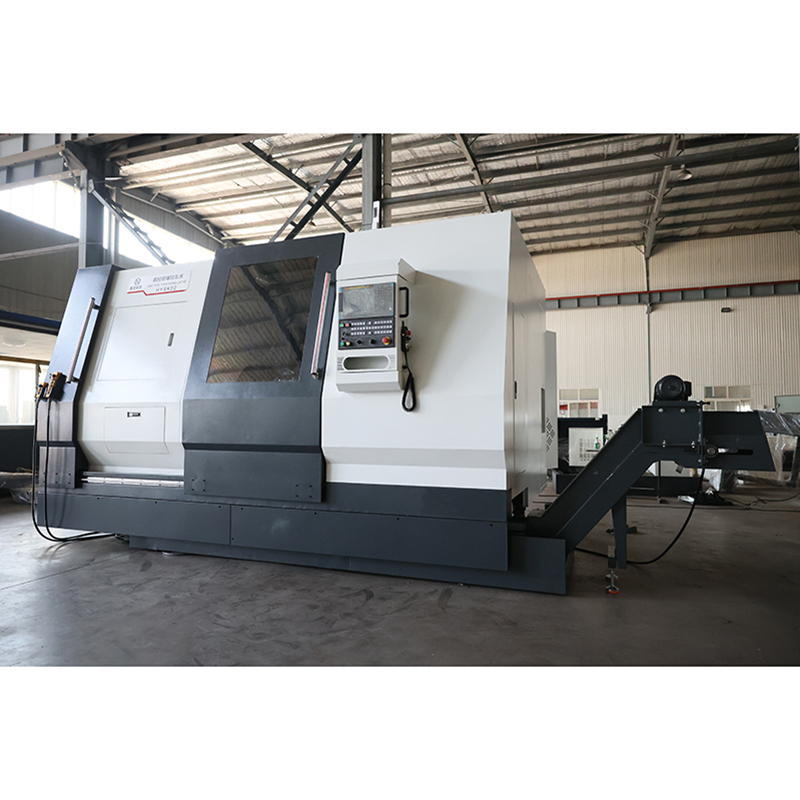

Exibição dos Componentes do Torno para Roscas de Tubos
Detalhes da Máquina
 |
 |
| Mandril Elétrico de 4 Mandíbulas | Porta-ferramentas de 4 Posições |
| Furo do eixo muito grande para diferentes tubos, mandril manual duplo. | Padrão com torre elétrica de 4 estações, torre elétrica de 6/8 estações opcional. |
 |
 |
| Sistema Controlador CNC | Contraponto |
| Padrão: GSK Opcional: Siemens, Fanuc, Mitsubishi e outros. |
Padrão com contraponto manual. Opcional: contraponto hidráulico ou pneumático. |
Especificação
| Especificações | UNIDADE | SQK38A×1500 |
| Capacidade da base | ||
| Diâmetro máximo sobre a base | mm | 850 |
| Diâmetro máximo sobre o carro transversal | mm | 650 |
| Comprimento máximo da peça | mm | 1500 |
| Diâmetro máximo de corte | mm | Eixos 630 Discos 750 |
| Ângulo de inclinação da base | ° | 45 |
| Capacidade máxima de carga | T | 2 |
| Fuso | ||
| Diâmetro interno do fuso | mm | 380 |
| Tipo de fuso | Conexão cilíndrica curta | |
| Diâmetro máximo da peça | mm | 370 |
| Modo de velocidade do fuso | Hidráulico de duas velocidades | |
| Faixa de velocidade do fuso | r/min | 20-600 |
| Motor | ||
| Potência do motor do fuso | KW | 37 |
| Avanço | ||
| Deslocamento máximo de X/Z | mm | X:410 Z:1550 |
| Deslocamento rápido X/Z | mm/min | 10000/10000 |
| Canhão do contraponto | ||
| Diâmetro | mm | 180 |
| Curso | mm | 160 |
| Cônico | Morse NO.6 | |
| Torre | ||
| Modelo da torre | Torre horizontal de 8 estações | |
| Tamanho da haste da ferramenta | mm | 32×32 |
| Mandril | Mandril composto elétrico | |
| Dimensões da máquina-ferramenta | ||
| Comprimento × Largura × Altura | mm | 4200×1950×2680 |
| Peso da máquina | T | 20 |
Caraterísticas Principais
- Estrutura integral de leito inclinado, com a melhor estabilidade de processamento em cortes pesados;
- Design de trilho guia tipo caixa, boa rigidez, baixa vibração de corte, menor desgaste da ferramenta;
- Grande abertura do eixo, alta passabilidade, mandris duplos dianteiro e traseiro para fixação estável da peça de trabalho;
- Vários processos podem ser concluídos em uma única fixação, com boa precisão de processamento e alta eficiência de produção.
