Description

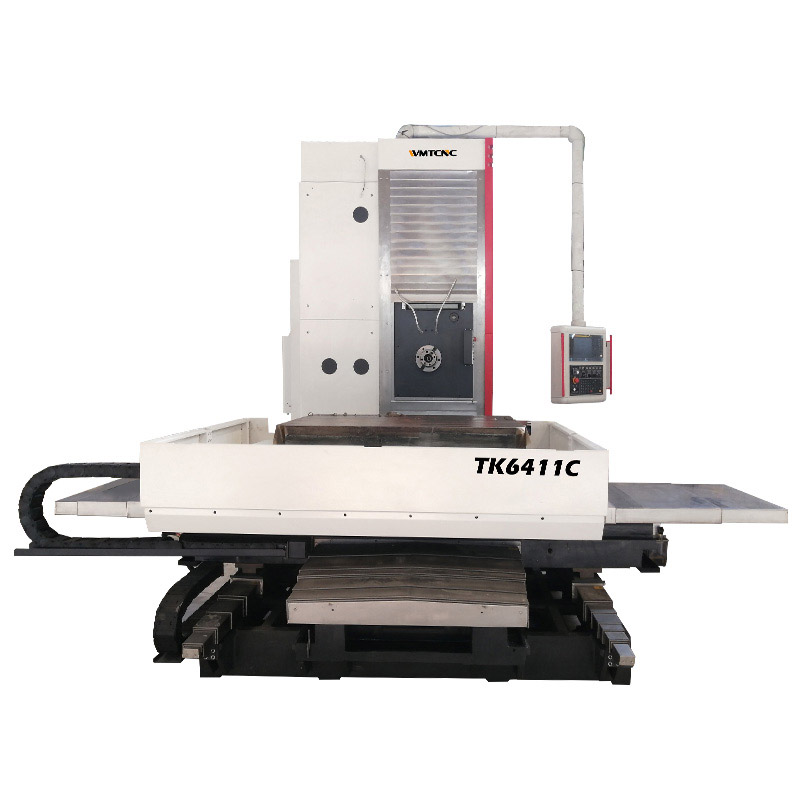

A Máquina Mandriladora e Fresadora Horizontal TK6411C, baseada na mandriladora tradicional, foi projetada com otimizações. A máquina pode ser amplamente utilizada no processamento de peças grandes como corpos de caixas, carcaças, bases de motores, etc., para operações de furação, mandrilamento, brochamento, alargamento, faceamento, fresagem de superfícies planas, rosqueamento, entre outras. É especialmente adequada para peças em forma de caixa de médio e grande porte, tanto para mandrilamento bruto quanto acabamento, fresagem e outros processos de usinagem.

Especificações

Especificações	TK6411C
Tamanho da mesa de trabalho	1350×1000mm
Carga máxima da mesa de trabalho	5000kg
Diâmetro do fuso	130mm
Conicidade do fuso (7:24)	NO. 50
Velocidade do fuso	12-1500r/min, *12-1200r/min
Potência do fuso	15/18.5kw
Binário máximo do fuso	1500Nm
Velocidade da mesa rotativa	N/A
Deslocamento no eixo X	1600
Deslocamento no eixo Y	1200, *1600mm
Deslocamento no eixo Z	1200mm
Deslocamento no eixo W	550mm
Curso horizontal do cursor da mesa rotativa U	N/A
Rotação da mesa B	equal division 5°, *1°, *0.001°
Velocidade de avanço dos eixos X/Y/Z	5–5000mm/min
Velocidade de avanço do veio W	5–5000mm/min
Velocidade de avanço do veio B	N/A
Velocidade de avanço do veio U	N/A
Avanço rápido dos eixos X/Y/Z	10m/min
Avanço rápido do veio W	5m/min
Avanço rápido do veio B	5.5r/min
Avanço rápido do veio U	N/A
Tipo de haste da ferramenta	BT50
Botão de retenção padrão	JB3381.2-83 (50#)
Precisão de posicionamento dos eixos X/Y/Z/W	0.03mm
Precisão de posicionamento do eixo B	10″
Posicionamento da mesa em 4 pontos	N/A
Precisão de reposicionamento dos eixos X/Y/Z/W	0.02mm
Reposicionamento do eixo B	4″
Potência total	60kVA
Dimensões da máquina	6000×5600×3600mm
Sistema CNC	FANUC-0i Mf Plus

 Teste De Precisão Tridimensional

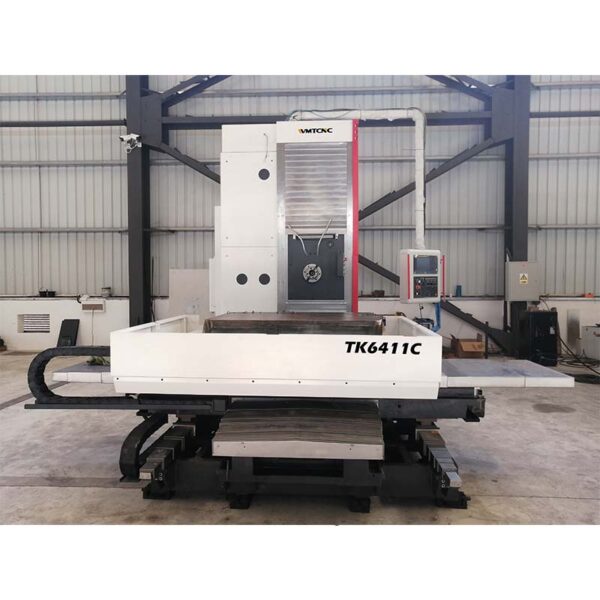

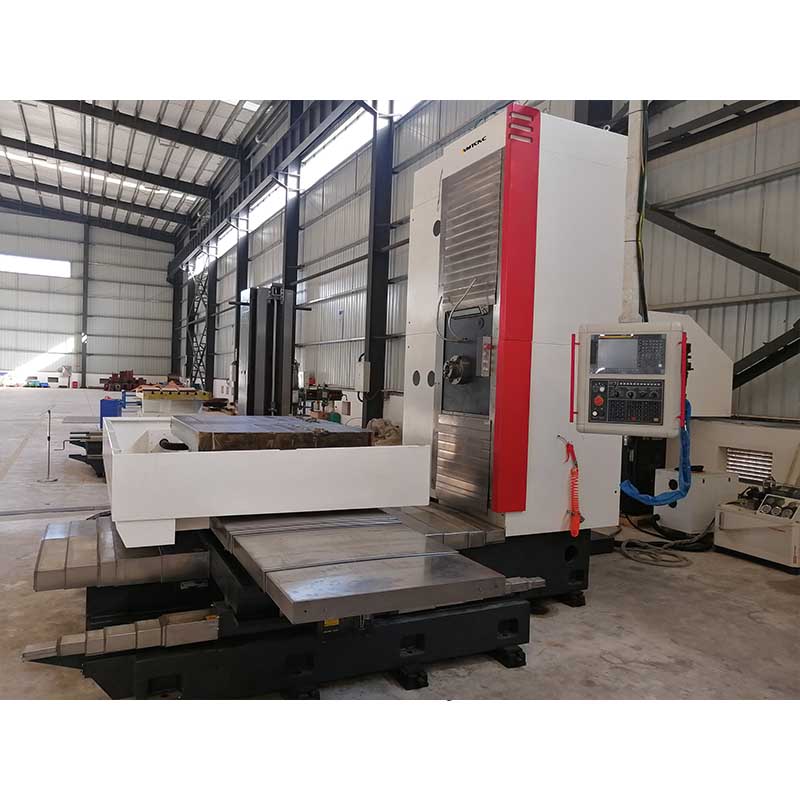

Detalles de la Máquina

Caraterísticas Principais

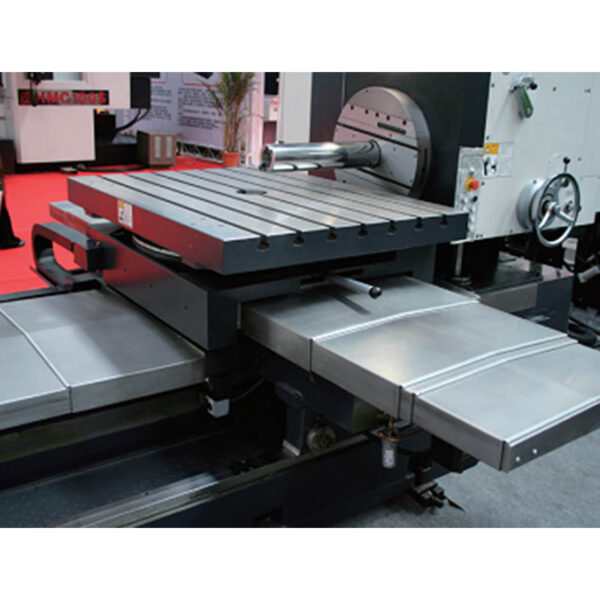

• Esta máquina está equipada com uma única coluna, caixa lateral suspensa, mesa de trabalho com posicionamento em quatro pontos e rotação manual.
• Os eixos X, Y e Z são controlados por sistema CNC, permitindo movimento simultâneo.

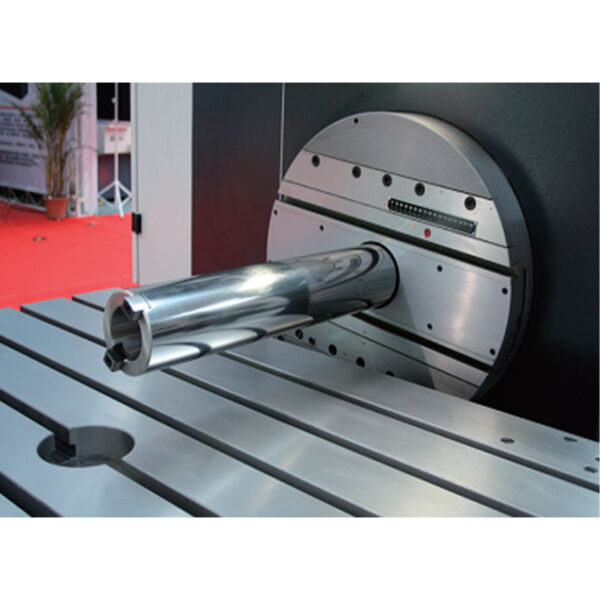

• O eixo de mandrilamento e o eixo da cabeça de faceamento são controlados por motor de servo, possibilitando o processamento automático.
• Os eixos X, Y e Z utilizam guias deslizantes retangulares com aplicação de plástico Teflon, garantindo absorção de vibração e alta precisão.
• A caixa do fuso possui contrapeso para equilíbrio, e tanto o fuso quanto o eixo da cabeça de faceamento são controlados por motor servo AC.
