Description

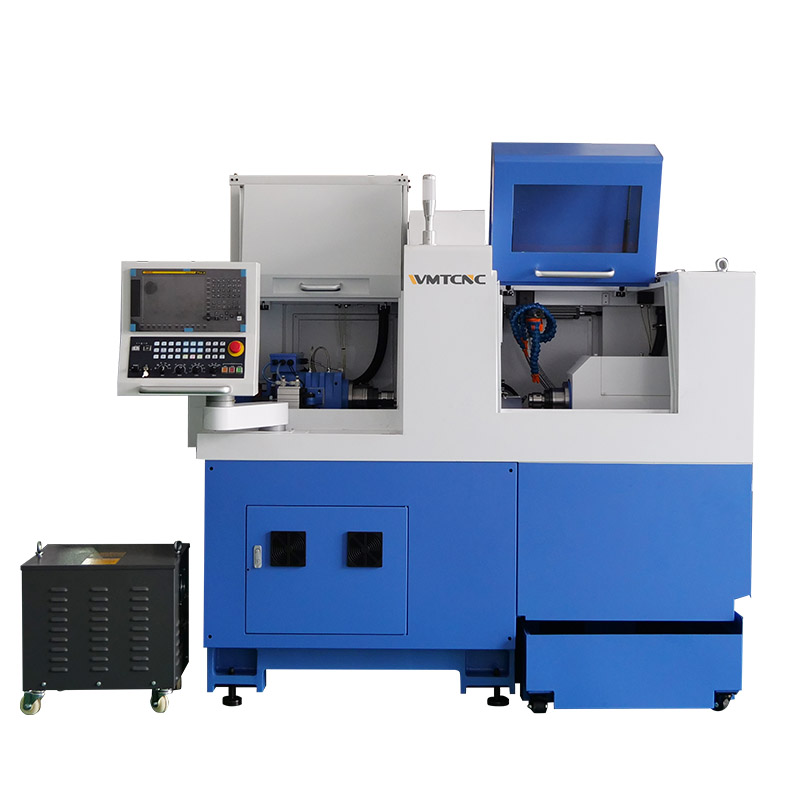

Torno automático CNC tipo suíço YB205 com ferro fundido de alto desempenho: Design estrutural estável, ferro fundido Meehanna de alta qualidade (metal meehanite) toda a cama e placa de arrasto, forte rigidez e boa estabilidade. Amplamente utilizado nas indústrias de comunicação, eletrónica, automóvel, pneumática e hidráulica, médica, instrumentação, aviação e outras para a maquinagem de peças complexas, pequenas, de precisão e de veio estreito.
Detalhes da Máquina
 |
 |

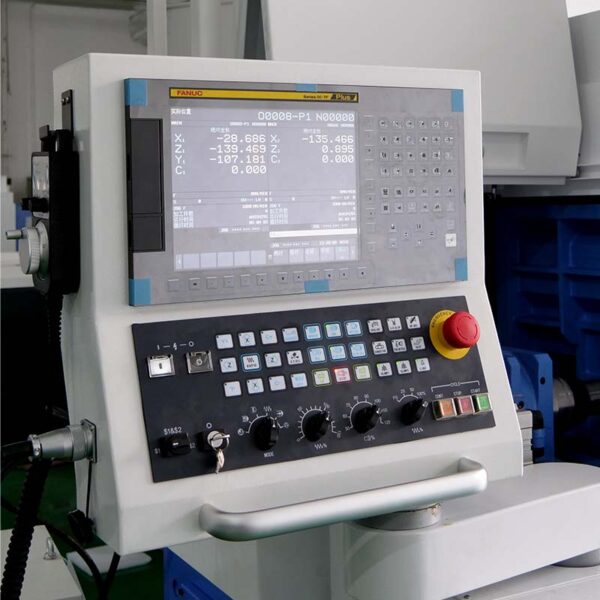

| Sistema CNC |

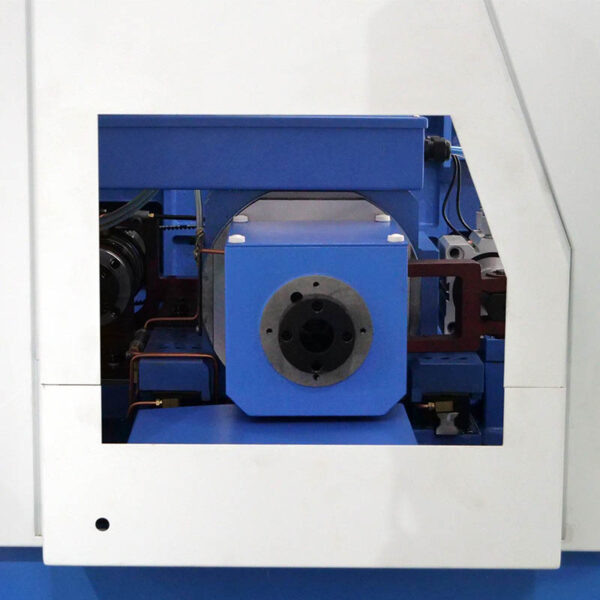

Eixo Elétrico Refrigerado a Óleo de Alta Precisão |
| De série com o sistema Syntec de Taiwan, controlo de canal duplo, alta eficiência, alta precisão, de acordo com as necessidades do sistema opcional Japan Fanuc ou Mitsubishi. |
Reduzir drasticamente a deformação térmica da caixa do fuso através da temperatura do motor incorporada com um refrigerador de óleo industrial de alta precisão. |
 |
 |
Estrutura de Guia Conveniente e Flexível
|

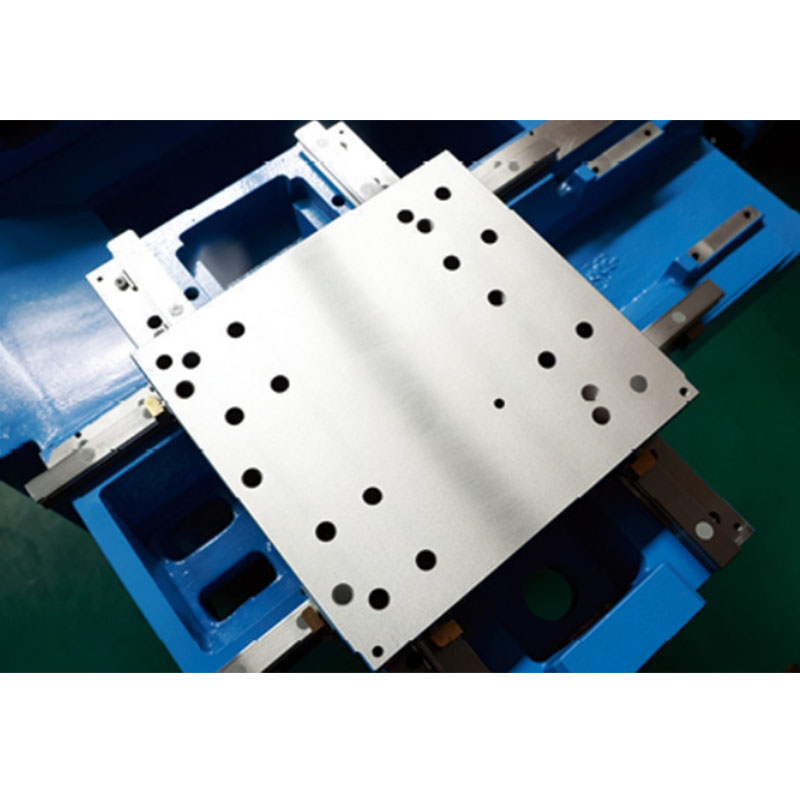

Ferro Fundido Meehanna de alto Desempenho |
| Comutação rápida entre o modo de manga guia e o modo sem manga guia, o sistema tem uma interface de comutação rápida de modo incorporada, que pode facilmente e rapidamente realizar o melhor modo de maquinação para a peça de trabalho. |
Todas as peças fundidas da série são feitas de ferro fundido Meehanna de alto desempenho (metal meehanite) com tecnologia de análise de elementos finitos, após tratamento de envelhecimento, forte rigidez e boa estabilidade. |
 |
 |

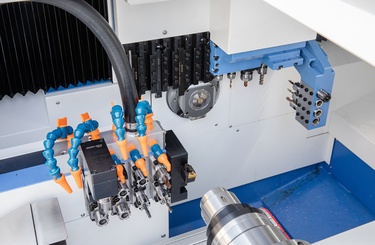

| Ferramenta Eléctrica Multi-estilo (Opcional) |

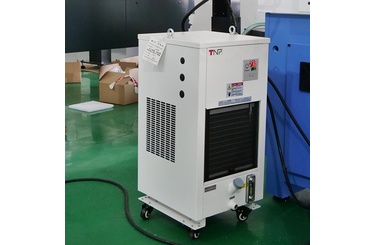

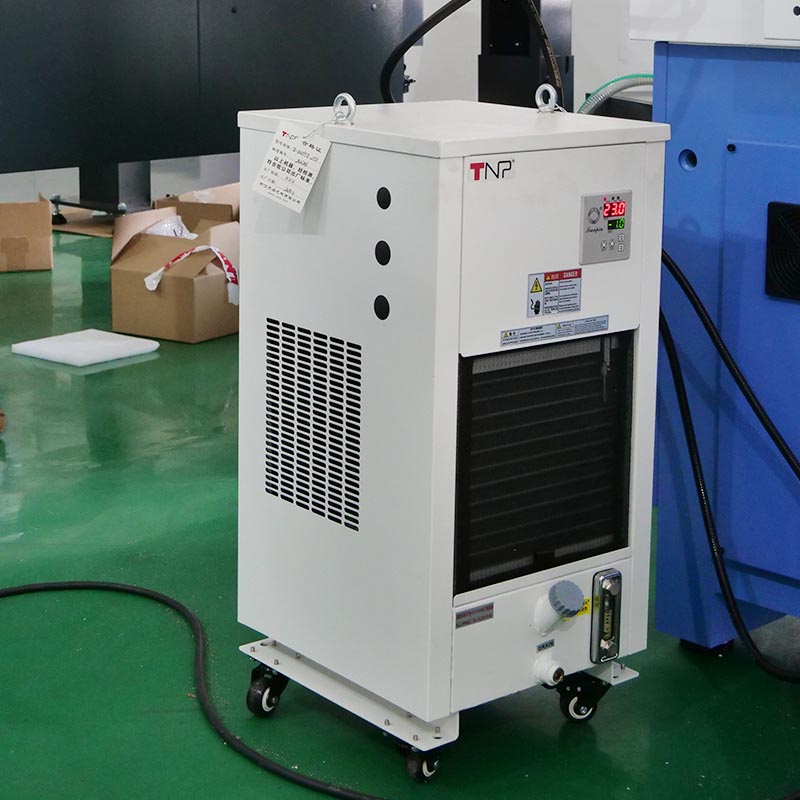

Arrefecedor de Óleo |
| Uma vasta gama de opções de ferramentas eléctricas e uma escolha de máquinas de 6 eixos tornam fácil e flexível a resposta à complexidade de formas complexas na maquinagem múltipla. |
Evita que o óleo se deteriore devido à temperatura elevada, mantém a viscosidade do óleo inalterada e faz com que a máquina-ferramenta trabalhe de forma estável. |
 |
 |

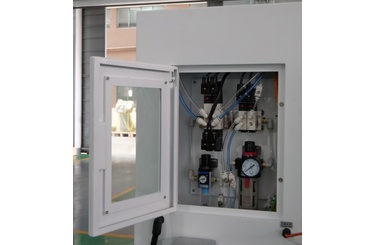

| Componentes Pneumáticos |

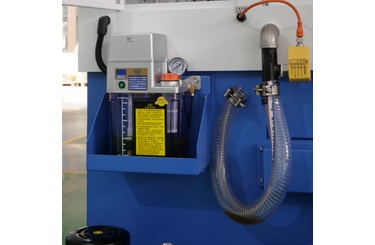

Sistema de Lubrificação |
| A troca automática de ferramentas, a fixação da peça de trabalho e outras funções podem ser realizadas para reduzir o tempo de maquinação. |
Lubrificação automática intermitente regular e quantitativa. Ajustar o tempo de lubrificação em conformidade. |
Processamento de Amostras de Torno CNC Tipo Suíço
 |
| Amplamente utilizado nas indústrias de comunicação, eletrónica, automóvel, pneumática e hidráulica, médica, de instrumentação, aeronáutica e outras para o processamento de peças complexas, pequenas, de precisão e de veio fino. |
Especificação do Torno CNC Suíço CK1203
| Especificação |
YB205 |
| Capacidade de processamento |
Diâmetro máximo da barra (mm) |
Ф20 |
| Diâmetro do furo do eixo principal (mm) |
Ф25 |
| Comprimento máximo de maquinagem (mm) |
Sem manga de guia |
2.5D (Máximo 50) |
| Manga de guia fixa |
220 (Opcional) |
| Manga de guia rotativa |
180 |
| Diâmetro máx. de aperto do fuso traseiro (mm) |
Ф20 |
| Diâmetro máx. de perfuração do fuso principal (mm) |
Ф10 |
| Diâmetro máx. de roscagem do fuso principal (mm) |
M10 |
| Diâmetro máx. de perfuração do fuso traseiro (mm) |
Ф10 |
| Diâmetro máx. de roscagem do fuso traseiro (mm) |
M8 |
| Diâmetro máx. de perfuração da ferramenta radial ativa (mm) |
Ф8 |
| Diâmetro máx. de roscagem da ferramenta radial ativa (mm) |
M6 |
| Diâmetro máx. de perfuração da ferramenta ativa traseira (mm) |
Ф8 (Opcional) |
| Diâmetro máx. de roscagem da ferramenta ativa traseira (mm) |
M6 (Opcional) |
| Capacidade mecânica |
Velocidade do fuso principal (r/min) |
10000 (Manga de guia rotativa 8000) |
| Velocidade do fuso posterior (r/min) |
10000 |
| Velocidade radial da ferramenta ativa (r/min) |
5000 |
| Velocidade da ferramenta viva traseira (r/min) |
6000 (Opcional) |
| Velocidade de deslocação rápida (m/min) |
24 (X2、Y1、Z1、Z2) |
| 20 (X1) |
| Deslocação do fuso (mm) |
≤0.002 |
| Precisão de reposicionamento |
≤0.003 |
| Sistemas de ferramentas |
Ferramenta cilíndrica |
1(Ø16) + 5(Ø12) |
| Ferramenta de maquinagem de faces |
4 (ER16) |
| Ferramenta radial ativa |
2 (ER11) + 2 (ER16) |
| Ferramenta de acionamento posterior |
4 (ER16) + 1 (Ф20) |
| Potência do motor |
Eixo principal (kW) |
4.2 |
| Eixo traseiro (kW) |
3.1 |
| Eixo de acionamento linear (kW) |
1 (X1、X2、Y1、Z1) |
| 0.75 (Z2) |
| Ferramenta ativa radial (kW) |
1 |
| Ferramenta ativa traseira (kW) |
0.75 (Opcional) |
| Bomba de refrigeração (kW) |
0.4 |
| Peso da máquina (kg) |
2400 |
| Dimensão total (C×L×A) (mm) |
2380×1300×1770 |
Características Principales:
- Sistema CNC: Sistema padrão de nova geração de Taiwan, controlo de canal duplo, alta eficiência, alta precisão. O sistema Mitsubishi do Japão pode ser selecionado de acordo com as necessidades do cliente.
- Eixo de alta precisão: O rolamento do fuso da máquina-ferramenta adota rolamentos de contato angular de alta precisão importados para garantir alta rigidez do fuso e retenção de precisão de longa duração, desvio do fuso ≤ 2μm.
- Alimentação de alta precisão: Eixos de alimentação servo-acionados, rolamentos de parafuso de alta precisão importados, guia de parafuso de alta precisão importado, para garantir a precisão de usinagem e manutenção de precisão de longa data, alimentando a repetibilidade da precisão de posicionamento de cada eixo ≤ 3μm.
- Estrutura da manga de guia: Ele pode realizar a troca rápida entre o modo de manga guia e o modo de manga não guia para atender aos requisitos de usinagem diversificados.
- Sistema de ferramentas: A máquina adopta uma estrutura de ferramentas vertical de duas filas com estrutura compacta e troca rápida de ferramentas. A configuração da ferramenta eléctrica radial pode satisfazer as necessidades de torneamento complexo, fresagem, perfuração e outros processos de maquinação de compostos.
- Automação: Através da configuração da máquina de alimentação automática, pode realizar o processamento contínuo automático.
