Description

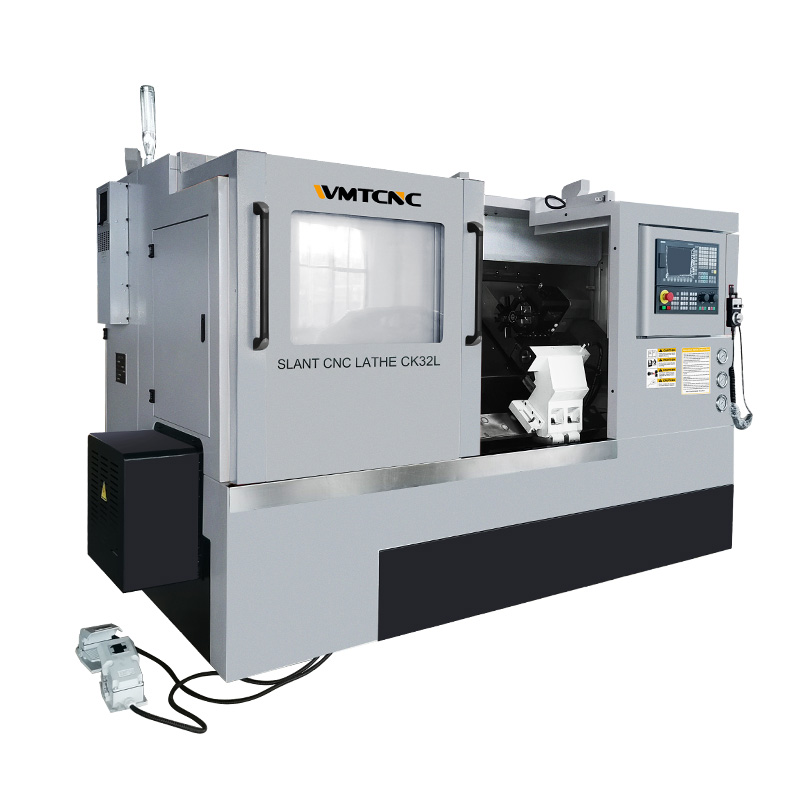

A máquina pode roscar superfície cilíndrica, superfície cónica, face circular, face final, ranhura, perfurar e maquinar vários tipos de roscas. A estrutura de leito inclinado integrado de 45 graus. Fácil vazamento de líquido, alta rigidez e boa operação. WMTCNC BRAND cnc e torno CK32L oferecerá um serviço perfeito por excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
 |
|

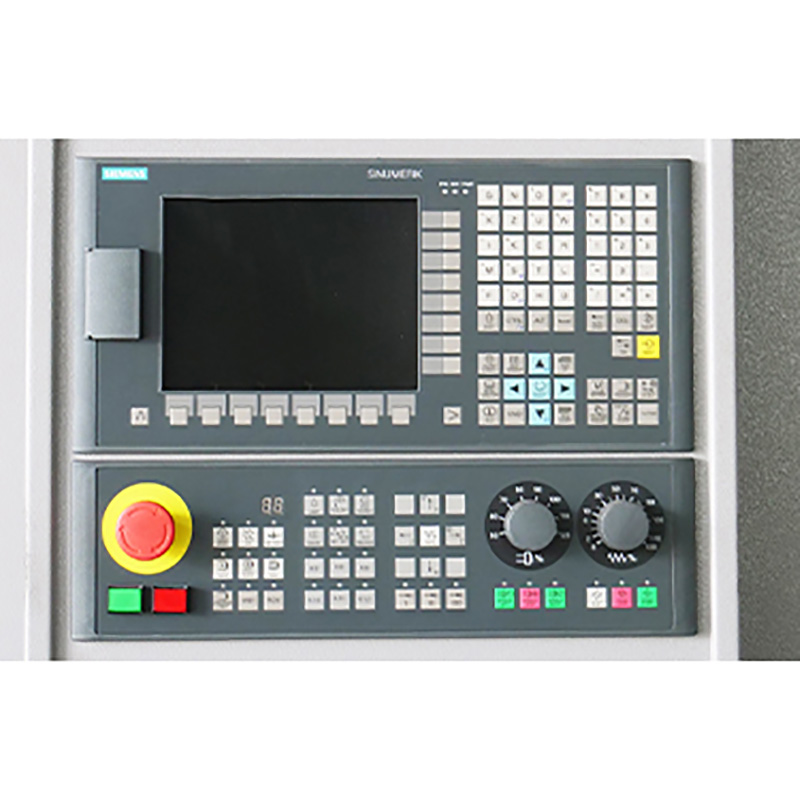

| Sistema de Controlo CNC | Mandril de Precisão |

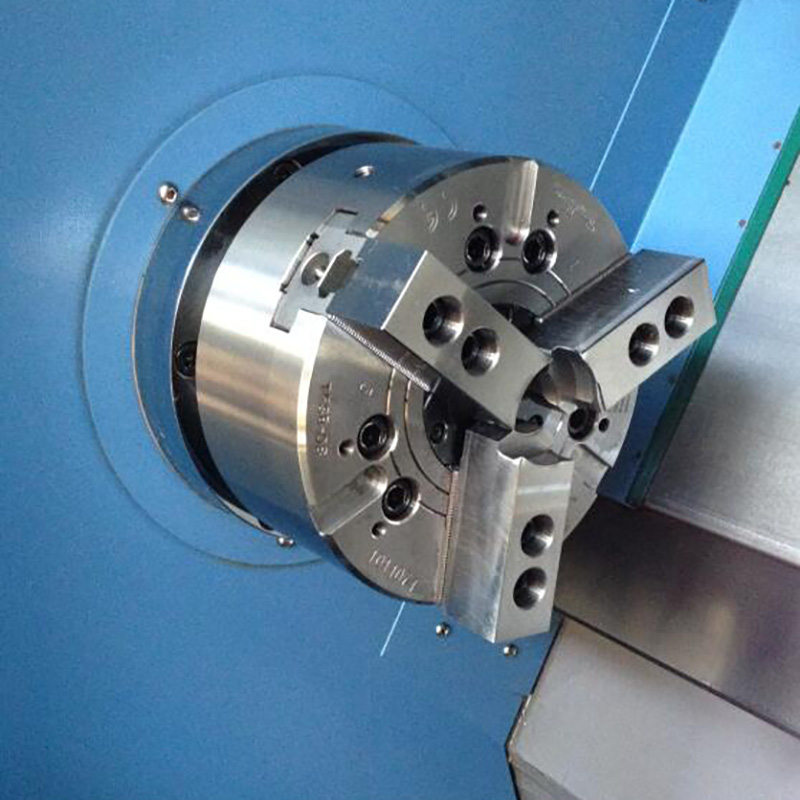

| Padrão: GSK Opcionais: Siemens, Syntec, Fanuc, Mitsubishi e outros. | Padrão: mandril hidráulico oco Suporte de trabalho e aperto. Ferro fundido de elevada rigidez para uma longa vida útil. |
 |
 |
| Torreta | Contraponto |
| Padrão: Torre horizontal de 12 posições de alta potência Troca automática de ferramentas e posicionamento durante o processamento, melhora a produtividade e reduz os custos de mão de obra. |
Padrão: Cabeçote móvel hidráulico integral Ao maquinar peças de veio, utilize o seu centro para apertar a peça de trabalho para garantir a estabilidade. |
 |
 |
| Sistema de Lubrificação | Armário Elétrico |
| Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. | A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | CK32L |
| Capacidade | |
| Diâmetro máx. do balanço. sobre a cama | φ320mm |
| Comprimento máx. da peça de trabalho | 500mm |
| Diâmetro máx. do balanço. sobre slide | φ160mm |
| Fuso | |
| Gama de velocidade do fuso | 4000rpm |
| Furo do fuso | φ56 |
| Máx. dia. de furo passante | φ40mm |
| Nariz de fuso | A2-5 |
| Tamanho do mandril | φ160mm |
| Eixo | |
| Tipo de guia e parafuso | Taiwan linear guideway & screw |
| Deslocamento do eixo X | 210mm |
| Curso do eixo Z | 500mm |
| Avanço rápido no eixo X/Z | 15/15 m/min |
| Torre | |
| Tipo | Electric turret,*Hydraulic turret |
| Nº de estações de ferramentas | 8 position |
| Tamanho da haste da ferramenta | 20×20mm |
| Cabeçote móvel | |
| Tipo de contraponto | Hydraulic sleeves |
| Diâmetro exterior | φ60mm |
| Curso da pena do cabeçote móvel | 80mm |
| Conicidade da ponta do cabeçote móvel | MT4 |
| Motor | |
| Potência do motor do fuso | 4kw,*5.5kw |
| Potência da bomba de refrigeração | 370w |
| Dimensões da máquina | |
| Dimensão total (C×L×A) | 2700×1550×1700mm |
| Tamanho da embalagem (C×L×A) | 2950×2260×2280mm |
| Peso líquido/bruto | 2600/2900kg |
Caraterísticas Principais:
- Torno CNC inclinado de alta precisão com parafuso e guia linear de Taiwan.
- O fuso de alta precisão do tipo cartucho assegura a rigidez e a precisão.
- O parafuso de esferas de alta precisão de grau C3 de Taiwan garante uma precisão de posicionamento mais estável.
- Controlador Siemens, Fanus, Syntec, Fagor como opcional.
- Ferro fundido monobloco de toda a máquina garante uma elevada rigidez.
