Description

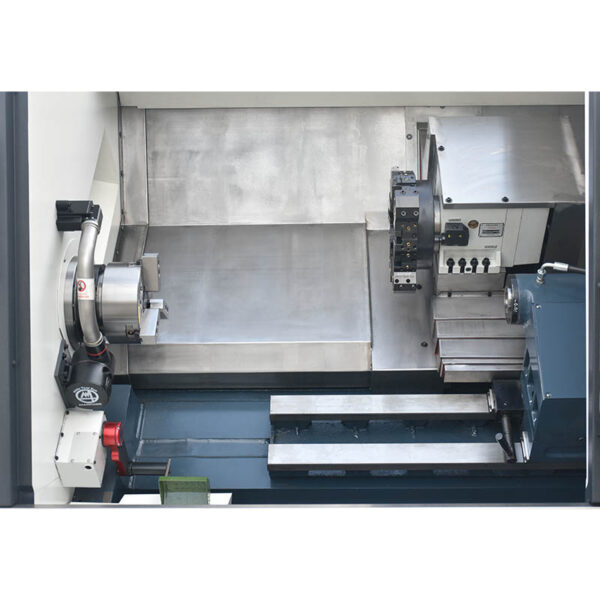

Torno cnc CK50L é um estilo de equipamento de usinagem de precisão economicamente aplicável, caracterizado pela estabilidade e precisão, alta eficiência e baixo consumo. undefinedTorno cnc CK50L irá oferecer-lhe um serviço perfeito através de excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
 |
|

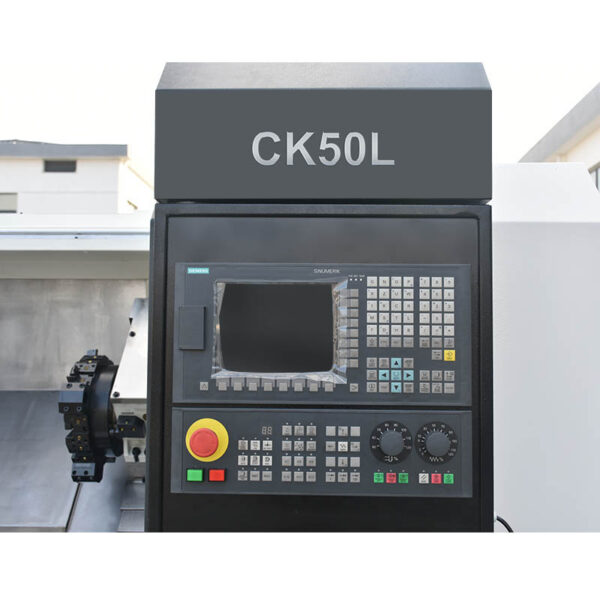

| Sistema de Controlo CNC | Mandril de Precisão |
| Padrão: GSK Opcionais: Siemens, Syntec, Fanuc, Mitsubishi e outros. | Padrão: mandril hidráulico oco Suporte de trabalho e aperto. Ferro fundido de elevada rigidez para uma longa vida útil. |
 |
 |
| Torreta | Contraponto |
| Padrão: torre eléctrica Opcional: torreta hidráulica, torre de energia Troca automática de ferramentas e posicionamento durante o processamento, melhora a produtividade e reduz os custos de mão de obra. |
Padrão: Cabeçote móvel hidráulico integral Ao maquinar peças de veio, utilize o seu centro para apertar a peça de trabalho para garantir a estabilidade. |
 |
 |

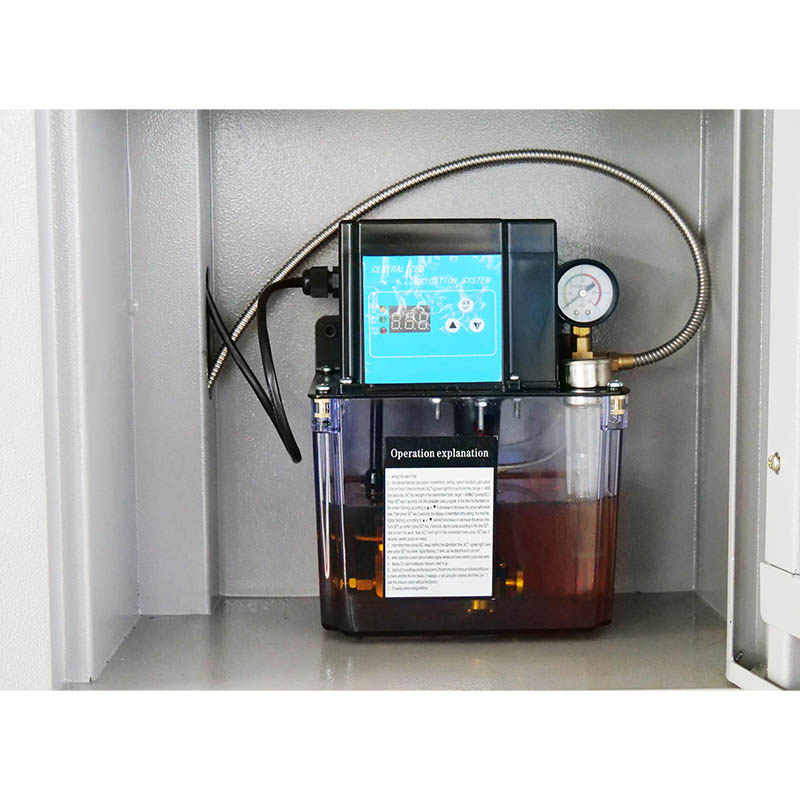

| Sistema de Lubrificação | Armário Elétrico |
| Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. | A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | CK50L |
|---|---|
| Capacidade | |
| Diâmetro máx. do balanço sobre a cama | φ550mm |
| Comprimento máx. da peça de trabalho | 750mm |
| Diâmetro máx. do balanço sobre o slide | φ250mm |
| Fuso | |
| Gama de velocidade do fuso | 4000rpm, *3000rpm |
| Furo do fuso | φ66mm, *φ86mm |
| Máx. diâmetro de furo passante | φ50mm, *φ70mm |
| Nariz de fuso | A2-6, *A2-8 |
| Tamanho do mandril | φ200mm, *φ250mm |
| Eixo | |
| Tipo de guia e parafuso | Taiwan linear guideway & screw |
| Deslocamento do eixo X | 280mm |
| Curso do eixo Z | 750mm |
| Avanço rápido no eixo X/Z | 15/15 m/min |
| Torre | |
| Tipo | Electric turret, *Hydraulic turret, *Power turret |
| Nº de estações de ferramentas | 8, *12 position |
| Tamanho da haste da ferramenta | 25×25, *20×20mm |
| Cabeçote móvel | |
| Tipo de contraponto | Hydraulic sleeves |
| Diâmetro exterior | φ90mm |
| Curso da pena do cabeçote móvel | 120mm |
| Conicidade da ponta do cabeçote móvel | MT5 |
| Motor | |
| Potência do motor do fuso | 7.5kW, *11kW |
| Potência da bomba de refrigeração | 370W |
| Dimensões da máquina | |
| Dimensão total (C×L×A) | 2950×1780×1850mm |
| Tamanho da embalagem (C×L×A) | 3300×2270×2280mm |
| Peso líquido/bruto | 4200/4500kg |
Caraterísticas Principais:
- Máquina inclinada cnc de torno de alta precisão com parafuso de Taiwan e guia linear.
- O fuso de alta precisão do tipo cartucho garante rigidez e precisão.
- O parafuso de esferas de alta precisão de grau C3 de Taiwan garante uma precisão de posicionamento mais estável.
- Controlador Siemens, Fanuc, Fagor, Syntec como opcional.
- O ferro fundido monobloco de toda a máquina garante uma elevada rigidez.
