Description

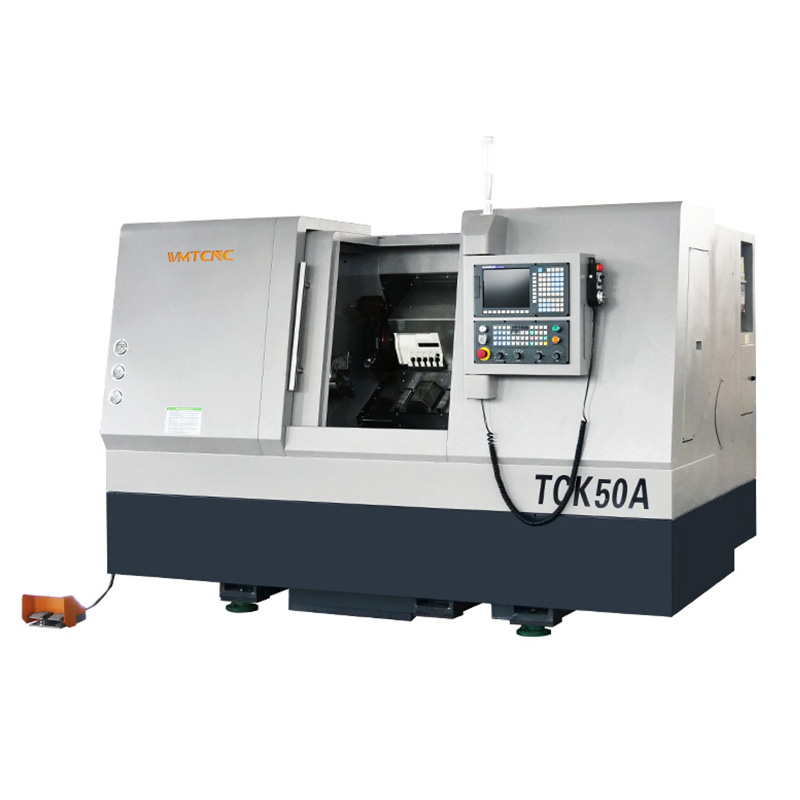

A máquina de torneamento CNC de precisão TCK50A é um tipo de equipamento de usinagem de precisão economicamente viável, caracterizado por estabilidade e precisão, alta eficiência e baixo consumo. A máquina de torneamento CNC de precisão da marca WMTCNC oferece um serviço perfeito através de excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
 |
|

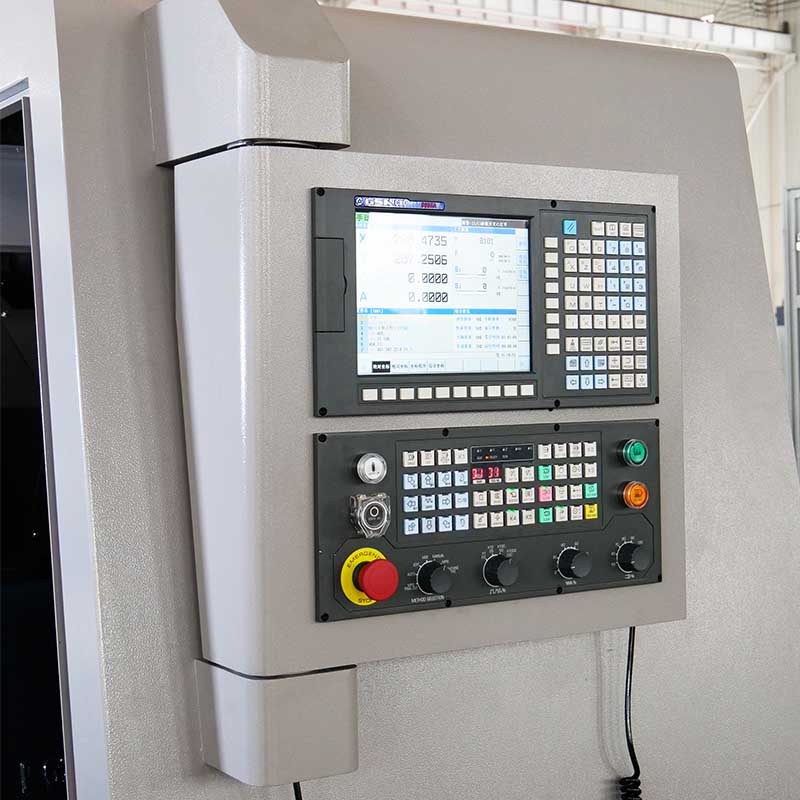

| Sistema de Controlo CNC | Mandril Hidráulico de 3 Garras |
| Padrão: GSK Opcional: Siemens, Syntec, Fanuc, Mitsubishi e outros. |
Fixação e aperto da peça. Ferro fundido de alta rigidez para longa vida útil. |
 |
 |
| Torreta | Contraponto |
| Padrão: Torre horizontal de 12 posições com 80 centros de alta potência A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra. |
Padrão: Contraponto hidráulico integral Ao usinar peças de eixo, use o seu centro para apertar a peça de trabalho e garantir a estabilidade. |
 |
 |

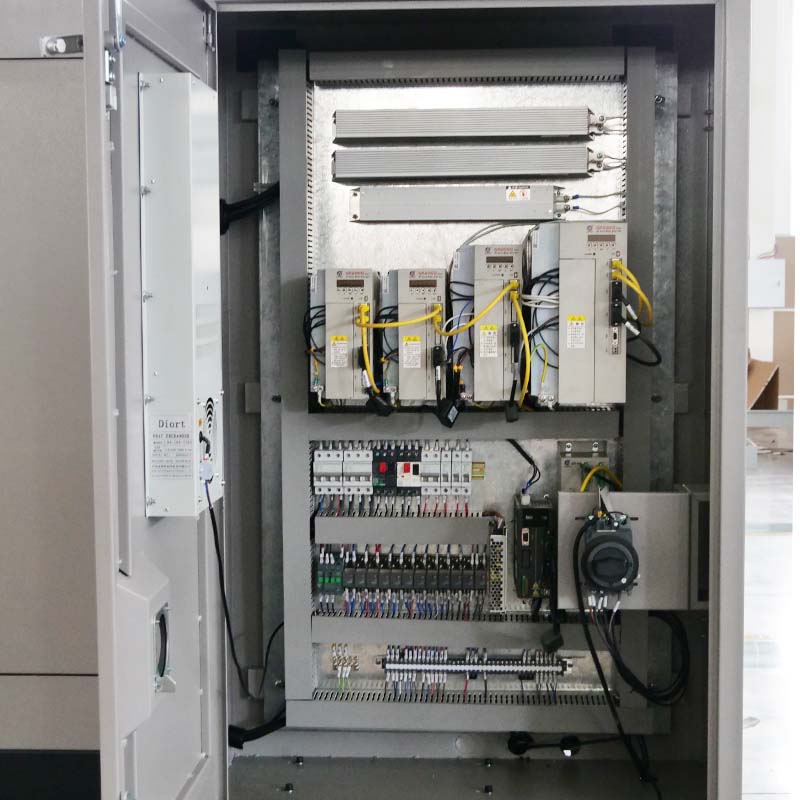

| Sistema de Lubrificação | Armário Elétrico |
| Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. |
A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | TCK50A |
| Capacidade | |
| Tamanho do mandril hidráulico | 8″ |
| Diâmetro máx. do balanço. sobre a cama | 500mm |
| Comprimento máx. da peça de trabalho | 450mm |
| Diâmetro máx. de rotação. | 400mm |
| Diâmetro máx. do balanço. sobre slide | 280mm |
| Fuso | |
| Diâmetro do furo do fuso | 65mm |
| Máx. dia. de furo passante | 50mm |
| Nariz de fuso | A2-6 |
| Gama de velocidade do fuso | 50～3000 r/min |
| Máx. binário de saída do fuso | 177Nm |
| Motor de fuso | 11kw |
| Eixo | |
| Deslocamento do eixo X | 200mm |
| Curso do eixo Z | 550mm |
| Avanço rápido no eixo X | 18m/min |
| Avanço rápido no eixo Z | 18m/min |
| Torre | |
| Tipo de torre | BMT45 |
| Torre de energia | 12 position |
| Tamanho da haste da ferramenta | 25×25mm |
| Tamanho da haste da ferramenta de mandrilar | φ40/φ32/φ25/φ20mm |
| Tipo de contraponto | Hydraulic |
| Deslocamento do cabeçote móvel | 450mm |
| Conicidade da ponta do cabeçote móvel | MT5 |
| Capacidade de carga máx. | |
| Partes do disco | 200kg |
| Peças do eixo | 500kg |
| Outros | |
| G. W | 3650kg |
| Dimensão total (CxLxA) | 2700×1890×1945mm |
Caraterísticas Principais:

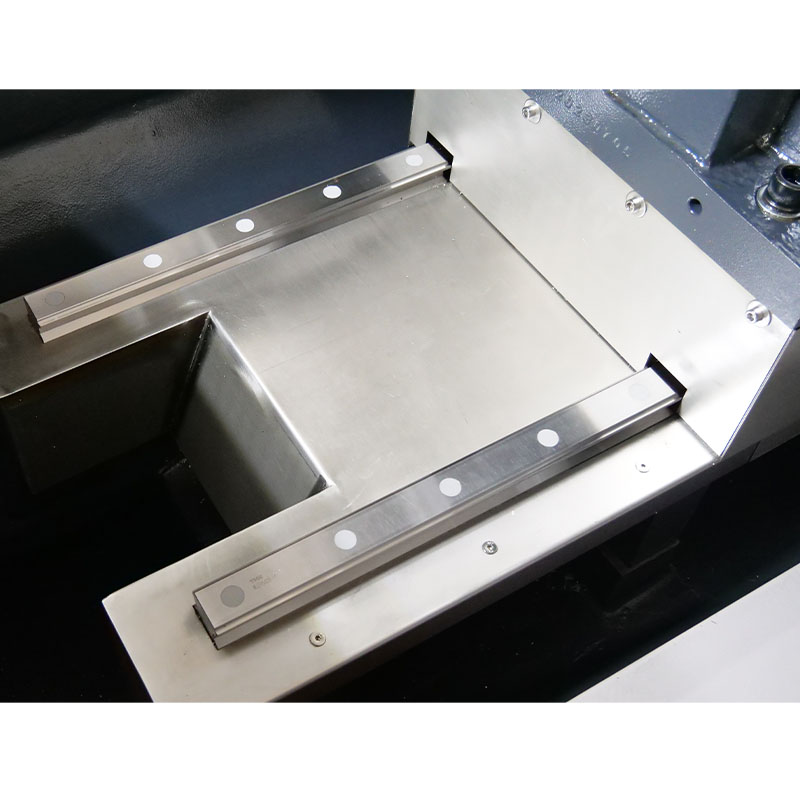

- Torno CNC de alta precisão com cama inclinada e trilho linear, com parafuso e guia linear de Taiwan.
- O eixo tipo cartucho de alta precisão garante rigidez e precisão.
- O parafuso de esferas de alta precisão C3 de Taiwan garante posicionamento e maior estabilidade.
- Opções de sistemas de controlo Siemens, Fanuc, Syntec e Fagor.
- O monobloco de ferro fundido de toda a máquina garante alta rigidez.
