Description

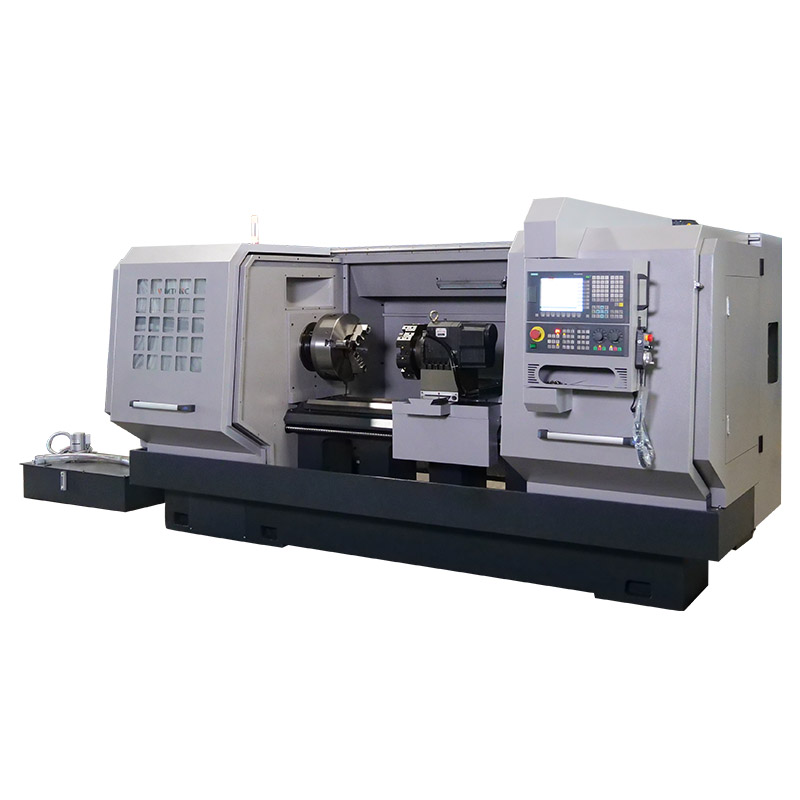

O torno CNC de bancada plana CDK6150 é uma ferramenta especializada que fabrica componentes de precisão, destacando-se pela sua bancada horizontal que proporciona uma base sólida para todas as operações de usinagem e transformando matérias-primas em peças finamente elaboradas.

Detalhes da Maquina

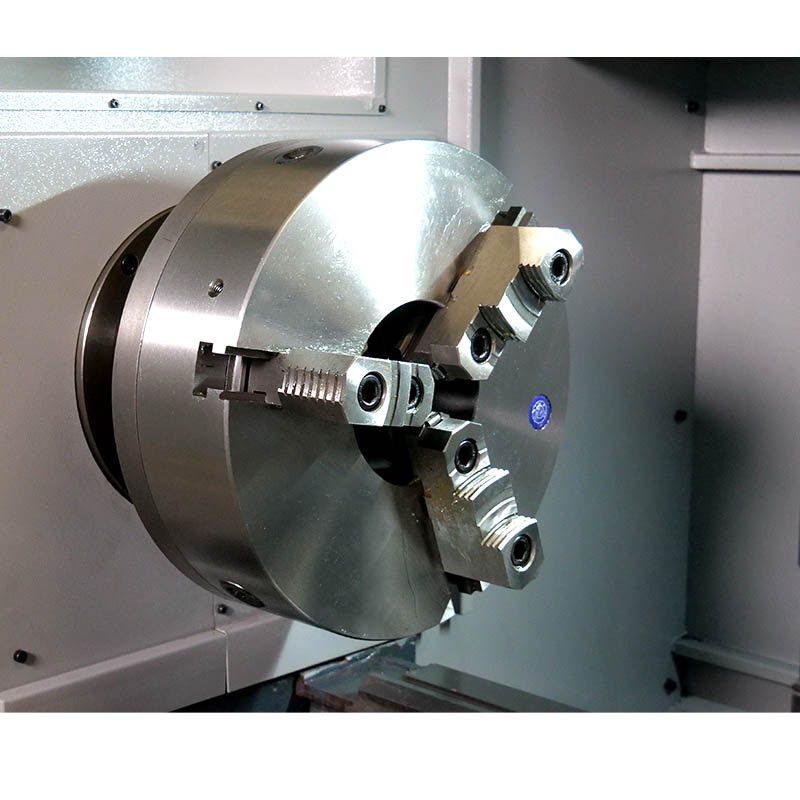

Sistema Controlador CNC	Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.	Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

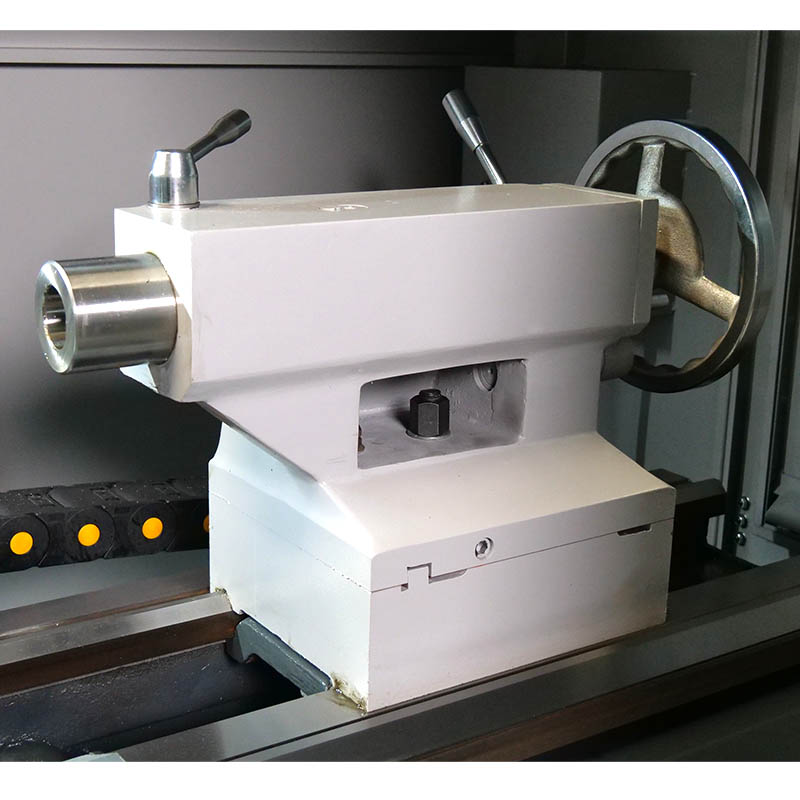

Porta-ferramentas	Contraponto
Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações.	Padrão com contraponto manual. Opcional: contraponto hidráulico.

Guia da Base da Máquina	Armário Elétrico
Guia de alta frequência mais resistente e durável.	A disposição da linha é organizada e a manutenção é segura e fácil.

Especificação

Especificação	CDK6160
Capacidade
Tamanho do mandril	3-jaw chuck(500)
Diâmetro máx. do balanço. sobre a cama	600mm
Distância entre o centro	1000/1500/2000/3000mm
Diâmetro máx. do balanço. sobre slide	370mm
Largura da cama	400mm
Fuso
Gama de velocidade do fuso	70-500r/70-500rmin
Modo de velocidade do fuso	stepleess Frequency Speed Adjustment
Furo do fuso	200/225mm
Nariz de fuso	Short cylindrical thread connection
Conicidade do fuso	N/A
Eixo
Deslocamento do eixo X	310mm
Curso do eixo Z	800mm
Avanço rápido no eixo X/Z	4000/5000mm/min
Velocidade do motor do eixo X	1500rpm
Binário do motor do eixo X	6N.m
Potência do motor do eixo X	1.5kw
Velocidade do motor do veio Z	1500rpm
Binário do motor do eixo Z	10N.m
Potência do motor do eixo Z	1.5kw
Cabeçote móvel
Diâmetro exterior	80mm
Curso da pena do cabeçote móvel	200mm
Conicidade da ponta do cabeçote móvel	Morse No. 5
Parafuso de esferas X/Z	X=25/Z=40mm
Torre
Tipo	Electrical type
Modelo de poste de ferramentas elétrico	HAK21192
Nº de estações de ferramentas	4 position
Secção máx. de ferramenta	25x25mm
Tempo de indexação da torre	2.6s
Motor
Potência do motor do fuso	7.5kw
Potência da bomba de refrigeração	0.125KW
Precisão de posicionamento	0.02mm
Precisão de reposicionamento	0.01mm
Dimensões da máquina
Dimensão total (C×L×A)	2800×1800×1850mm for 1 M
Tamanho da embalagem (C×L×A)	3050*2300*2100mm for 1 M
N.w	3.1t

Caraterísticas Principais

• Encerramento completo, operação segura e simples.
• Bancada de fundição de alta rigidez.
• Torno CNC de grande diâmetro com rolamento de fuso de alta precisão.
• Sistema GSK, FANUC, Siemens como seleção opcional.
• Guias de bancada endurecidas industrialmente.
