Description

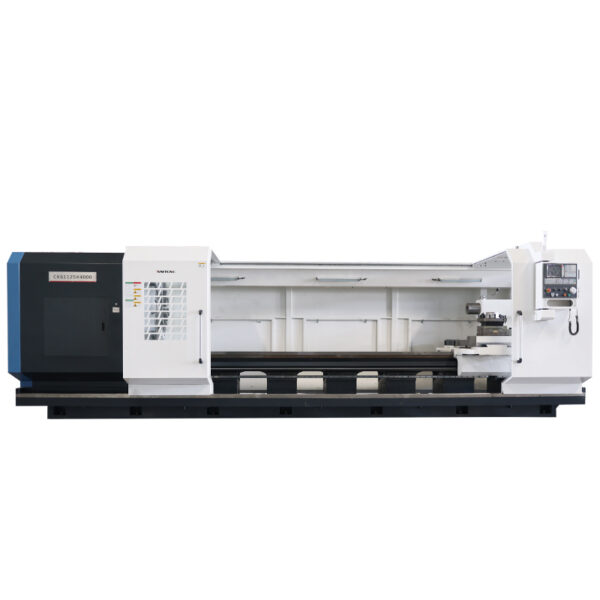

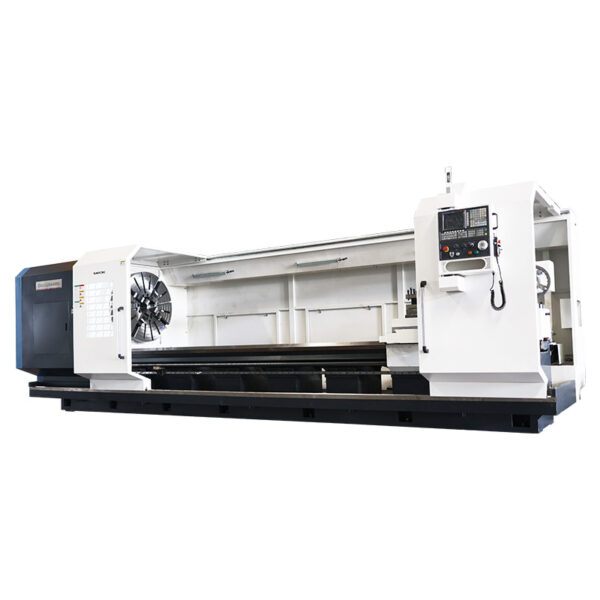

O torno de furo de eixo grande é principalmente uma máquina-ferramenta especial para processamento de torneamento de rosca de tubo, e também pode ser usado para torneamento de círculo externo, perfuração e superfície plana de torno comum. Aplica-se ao processamento e reparação de tubo de perfuração, colar de perfuração, tubo de perfuração quadrado e revestimento em petróleo, metalurgia, indústria química, energia hidroelétrica e departamentos geológicos.
Especificação
| Especificação | CK61125 |
| Capacidade | |
| Tamanho do mandril | 3-jaw chuck(400)/4-jaw chuck(1000) |
| Diâmetro máx. do balanço. sobre a cama | 1250mm |
| Distância entre o centro | 1500/2000/3000/4000/5000/6000mm |
| Diâmetro máx. do balanço. sobre slide | 930mm/860mm |
| Largura da cama | 600/650mm/755mm |
| Fuso | |
| Gama de velocidade do fuso | 25-700r/min/10-300r/min |
| Modo de velocidade do fuso | Three gears,Variable speed in one gear |
| Furo do fuso | 105mm/140mm |
| Nariz de fuso | C11/A2-15 |
| Conicidade do fuso | Metric1:20/120/Metric1:20/150 |
| Eixo | |
| Deslocamento do eixo X | 630mm |
| Curso do eixo Z | 1500mm |
| Avanço rápido no eixo X/Z | 4000/5000mm/min |
| Velocidade do motor do eixo X | 1500r/min |
| Binário do motor do eixo X | 15N.m/22N.m |
| Potência do motor do eixo X | 2.4kw/3.5kw |
| Velocidade do motor do veio Z | 1500r/min |
| Binário do motor do eixo Z | 22N.m/30N.m |
| Potência do motor do eixo Z | 3.5kw/4.7kw |
| Cabeçote móvel | |
| Diâmetro exterior | 100mm |
| Curso da pena do cabeçote móvel | 250mm/300mm |
| Conicidade da ponta do cabeçote móvel | Morse No. 6 |
| Parafuso de esferas X/Z | X=32/Z=63 for 1.5/2m,Z=80mm for 3m/3m+ |

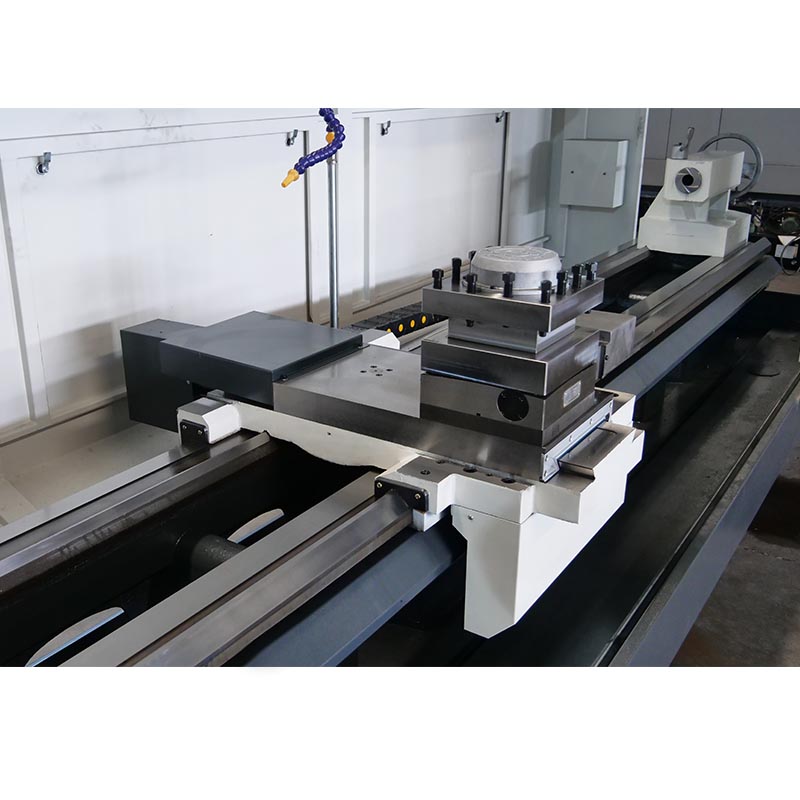

| Torre | |
| Tipo | Electrical type |
| Modelo de poste de ferramentas elétrico | HAK-21280/SLD170A |
| Nº de estações de ferramentas | 4 position |
| Secção máx. de ferramenta | 32x32mm |
| Tempo de indexação da torre | 4.1s |
| Motor | |
| Potência do motor do fuso | 15/22kw |
| Potência da bomba de refrigeração | 0.125KW |
| Precisão de posicionamento | 0.02mm |
| Precisão de reposicionamento | 0.01mm |
| Dimensões da máquina | |
| Dimensão total (C×L×A) | 3800×2300×2150mm for 1.5M |
| Tamanho da embalagem (C×L×A) | 4050*2300*2400mm for 1.5M |
| N.w | 8.5t |
