Description

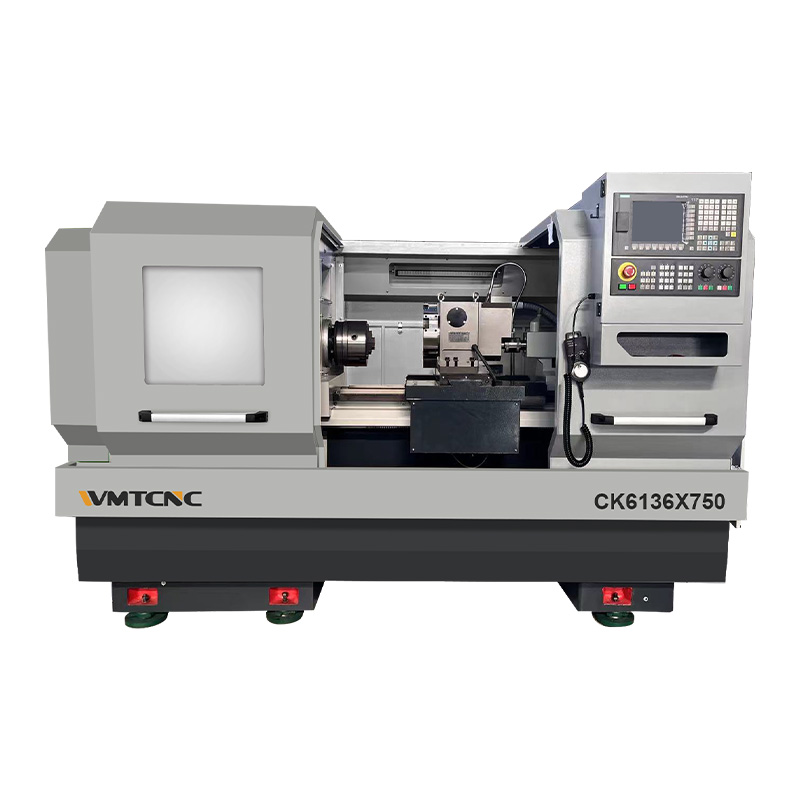

A máquina de torneamento CNC é usada principalmente para tornear superfícies cilíndricas internas e externas, superfícies finais, superfícies cónicas, superfícies arqueadas e roscas de eixos, etc., com alta eficiência e processamento preciso. A máquina de torneamento automática CNC CK6136 da marca WMTCNC oferece um serviço perfeito com excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.

Detalhes da Maquina

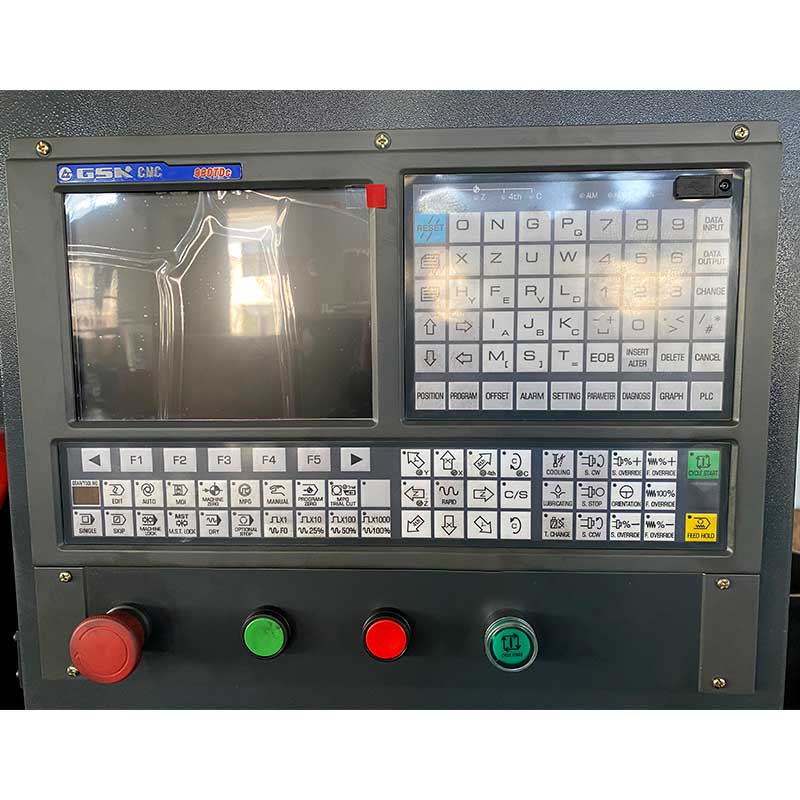

Sistema Controlador CNC	Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.	Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

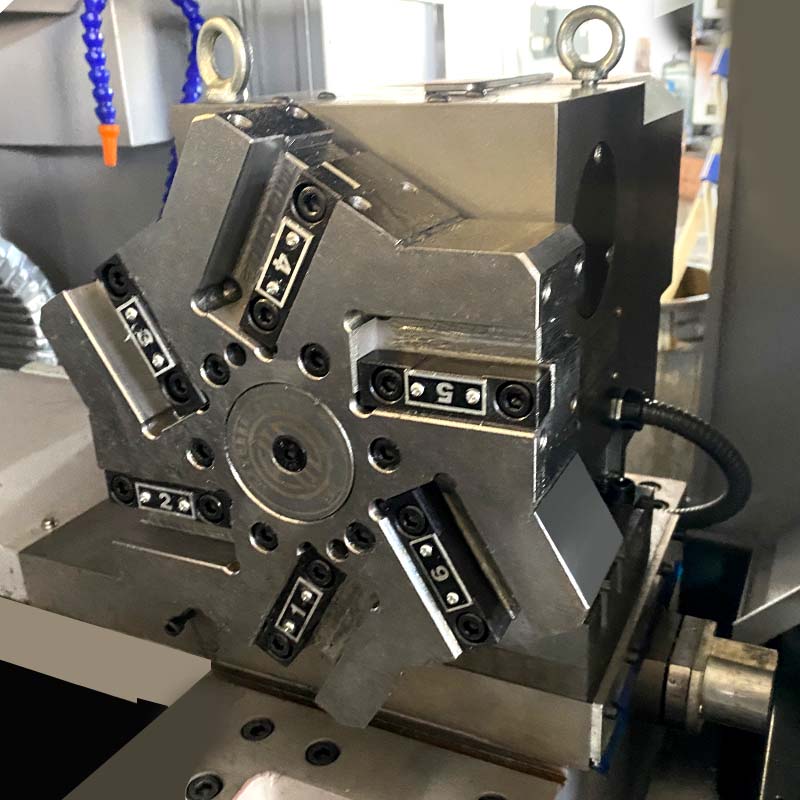

Porta-ferramentas	Contraponto
Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações.	Padrão com contraponto manual. Opcional: contraponto hidráulico.

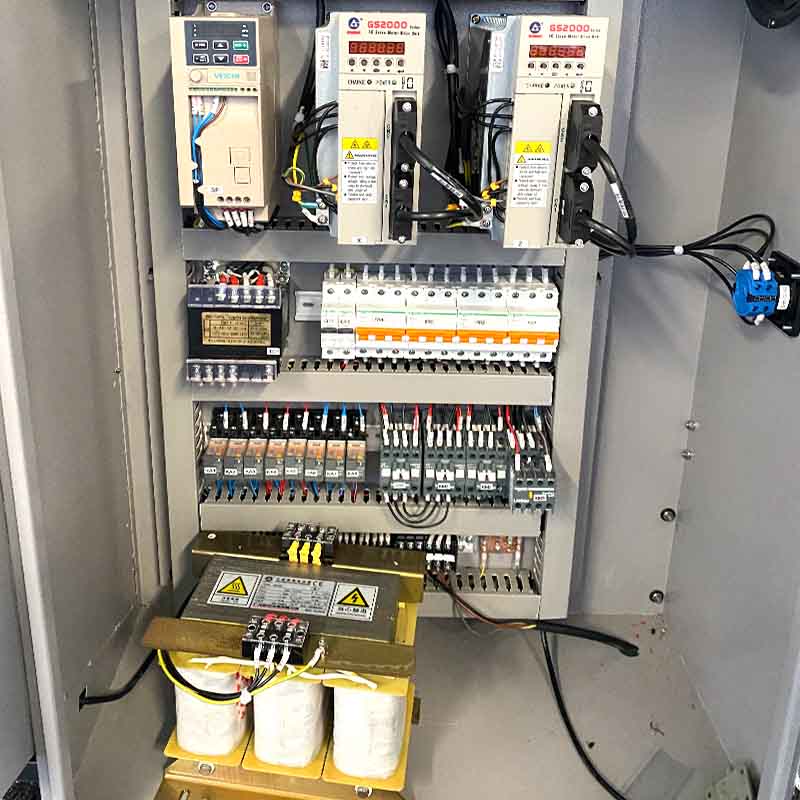

Guia da Base da Máquina	Armário Elétrico
Guia de alta frequência mais resistente e durável.	A disposição da linha é organizada e a manutenção é segura e fácil.

Especificação

Especificação	CK6136
Capacidade
Tamanho do mandril	8”
Diâmetro máx. do balanço. sobre a cama	360mm
Diâmetro máx. do balanço. sobre slide	210 mm (Φ190 mm)
Distância entre o centro	500/750/1000/1500mm
Largura da cama	330mm

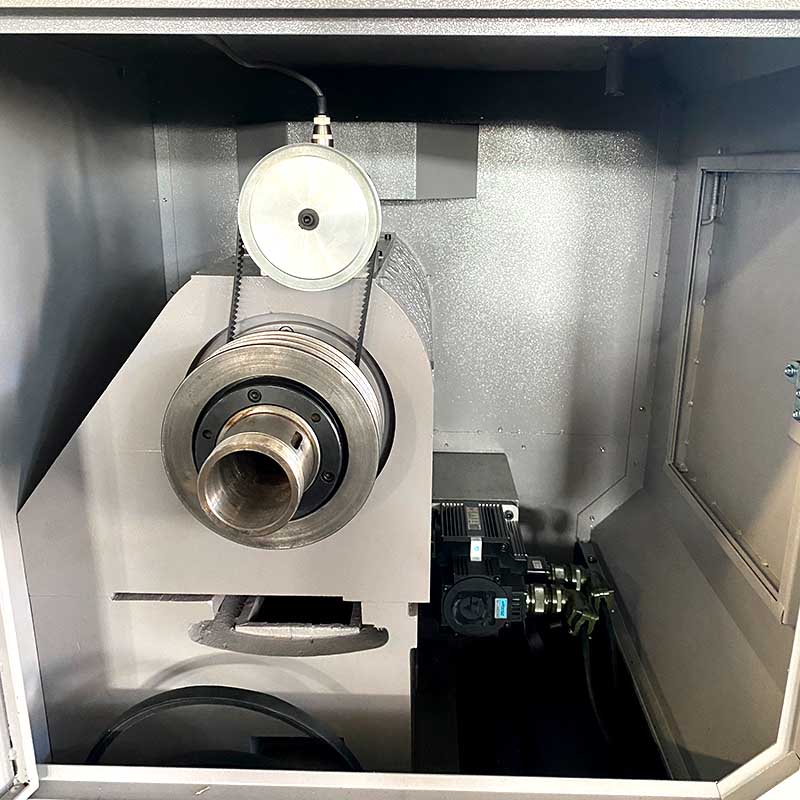

Fuso
Gama de velocidade do fuso	150-2200 rpm
Furo do fuso	Φ60mm
Máx. dia. de furo passante	Φ50mm
Nariz de fuso	A2-6
Cone do fuso	MT6
Eixo
Deslocamento do eixo X	250mm
Curso do eixo Z	500/750/1000/1500mm
Avanço rápido no eixo X/Z	6/8m/min
Torre
Tipo	Electrical type
Nº de estações de ferramentas	4, *6, *8 position
Secção máx. de ferramenta	20x20mm
Cabeçote móvel
Diâmetro exterior	Φ55mm
Curso da pena do cabeçote móvel	120mm
Conicidade da ponta do cabeçote móvel	MT4
Motor
Potência do motor do fuso	5.5kw, *7.5kw
Potência da bomba de refrigeração	120w
Dimensões da máquina
Dimensão total (C×L×A)	1700/2050/2520/3050x1400x1680mm
Tamanho da embalagem (C×L×A)	1850/2250/2640/3200x1530x2020mm
N.w	1350/1500/1700/2100kg
G.w	1550/1700/1900/2300kg

Caraterísticas Principais

• Caixa completa, operação segura e fácil.
• Base fundida de alta rigidez.
• Rolamento do eixo de alta precisão.
• Sistemas GSK, FANUC e Siemens como opções selecionáveis.
• Guias da base do torno automático CNC endurecidas industrialmente.
