Description

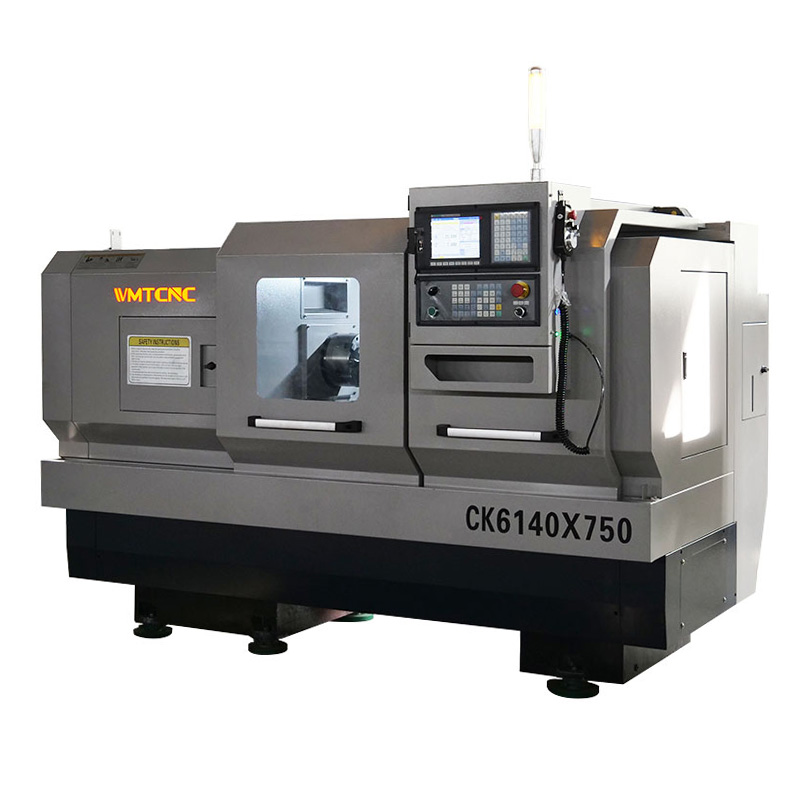

Utilizado principalmente para tornear superfícies cilíndricas internas e externas, superfícies finais, superfícies cónicas, superfícies arqueadas e roscas de eixos, etc., com alta eficiência e processamento preciso. O torno CNC para metal WMTCNC CK6140 oferece um serviço perfeito graças ao seu excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.

Detalhes da Maquina

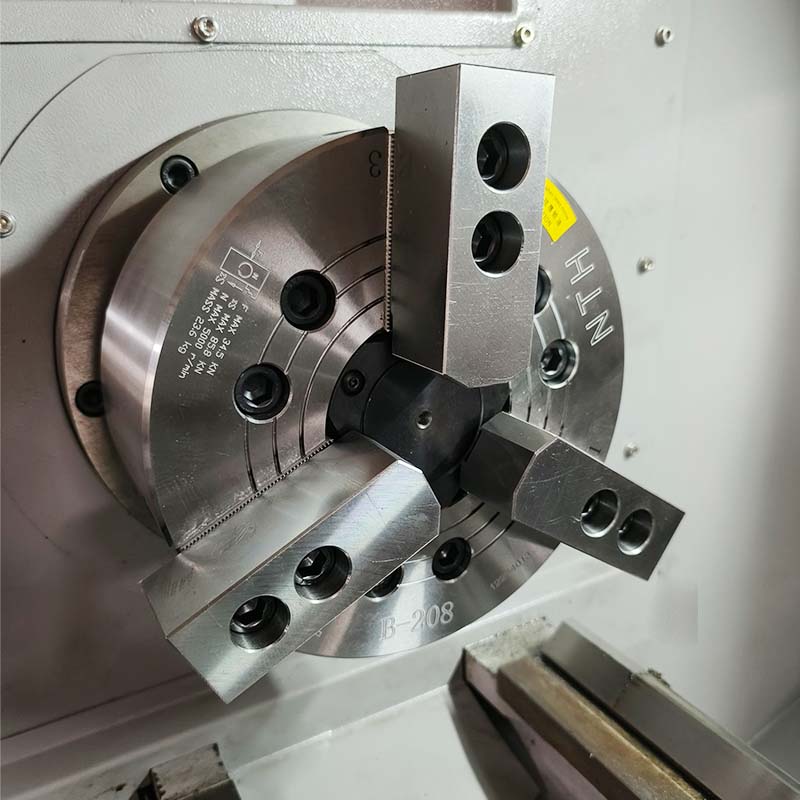

Sistema Controlador CNC	Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.	Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

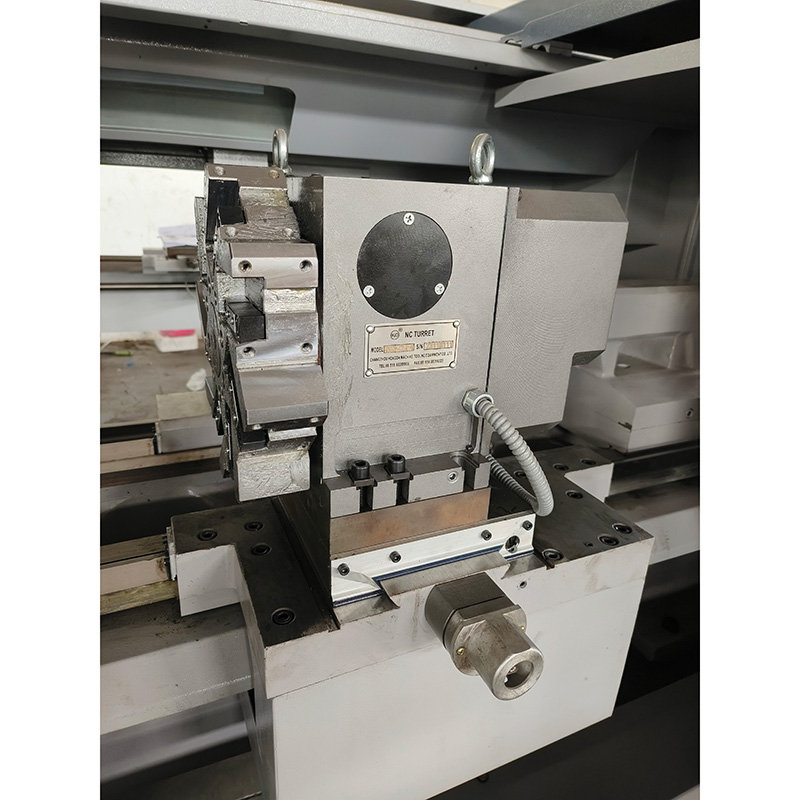

Porta-ferramentas	Contraponto
Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações.	Padrão com contraponto manual. Opcional: contraponto hidráulico.

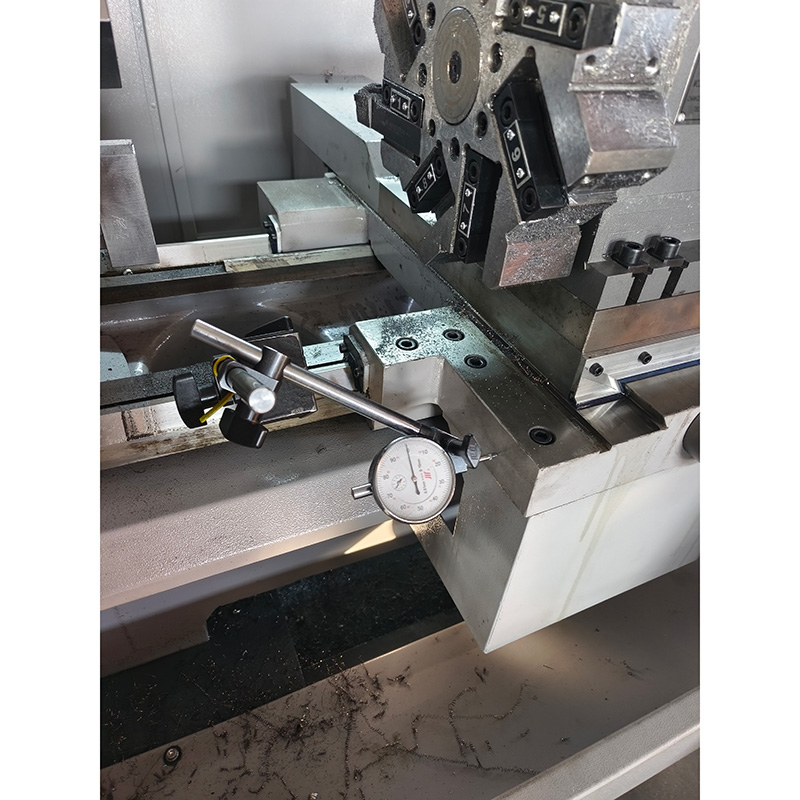

Guia da Base da Máquina	Armário Elétrico
Guia de alta frequência mais resistente e durável.	A disposição da linha é organizada e a manutenção é segura e fácil.

Especificação

Especificação	CK6140
Balanço máximo sobre a cama	Φ400mm
Máx. giro sobre o carro	φ230 mm
Máx. balanço sobre slide transversal	φ220 mm
Comprimento máximo da peça de trabalho
Distância entre centros	750 mm
Largura da cama	330mm
Gama de velocidade do fuso	150–2500 rpm
Furo do fuso	66mm（60mm）
Nariz de fuso	A2-6
Largura do carril	350mm
Conicidade do furo do fuso	MT6 (1:20)
Mandril	3-jaw Chuck;￠200 mm
Diâmetro do mandril
Gama de velocidade (variável)	3000 rpm
Deslocamento do eixo X	290 mm
Curso do eixo Z	500 / 750 / 1000 / 1500 mm
Velocidade rápida X/Z	6 / 8 m/min
Parafuso X/Z	2505 / 3210
Estação de posto de ferramentas	4-position; 25×25 mm
Tipo
Porta-ferramentas
Curso da luva do cabeçote móvel	150 mm（120 mm）
Diâm./orifício da luva do cabeçote móvel	65 mm（55 mm）
Potência do motor principal	5.5 kW
Potência da bomba de refrigeração	120 W
Tamanho da embalagem (C×L×A)	2500 × 1500 × 1700 mm
Dimensão geral (C×L×A)	1700 / 2050 / 2520 / 3050 × 1400 × 1680 mm
NO	1900 kg
Precisão de posicionamento	X ≤ 0.03 mm；Z ≤ 0.04 mm
Precisão de reposicionamento	X ≤ 0.0075 mm；Z ≤ 0.01 mm
Potência do motor do eixo X	6 N·m
Potência do motor do eixo Z	8 N·m
Cabeçote móvel com cone de penas	MT4#
Precisão de maquinação	IT6–IT7

Caraterísticas Principais

• Caixa completa, operação segura e fácil.
• Base fundida de alta rigidez.
• Rolamento do eixo de alta precisão.
• Sistemas GSK, FANUC e Siemens como opções selecionáveis.
• Guias da base do torno CNC metálico endurecidas industrialmente.
