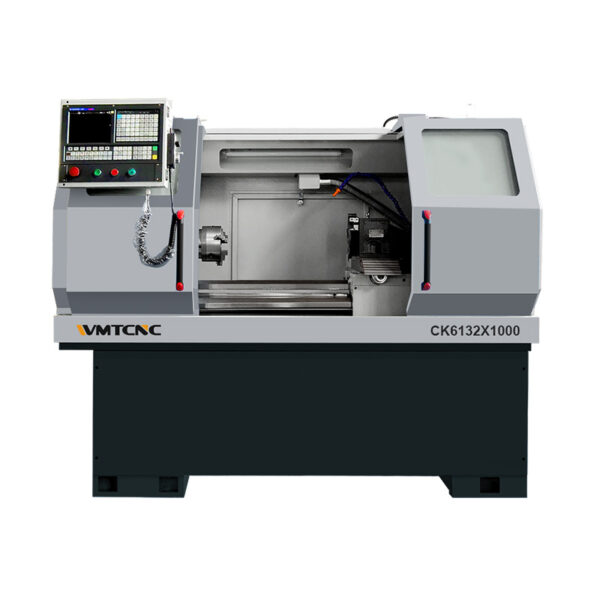

O torno CNC para metal CK6132 é um torno de bancada plana de alta precisão concebido para a usinagem precisa de componentes metálicos. A sua construção robusta e funcionalidades avançadas garantem um excelente desempenho e precisão. As guias da bancada endurecidas por indução e os rolamentos do eixo de alta precisão proporcionam rigidez e precisão. Enquanto isso, o parafuso de esferas de grau de retificação garante um posicionamento estável. Além disso, a base monobloco de ferro fundido aumenta a rigidez geral da máquina. Com várias capacidades e múltiplas estações de ferramentas, este torno CNC para metal é uma escolha confiável para diversas aplicações de usinagem.
Detalhes da Maquina
Sistema Controlador CNC
Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.
Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

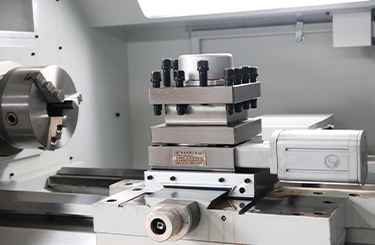

Porta-ferramentas
Contraponto

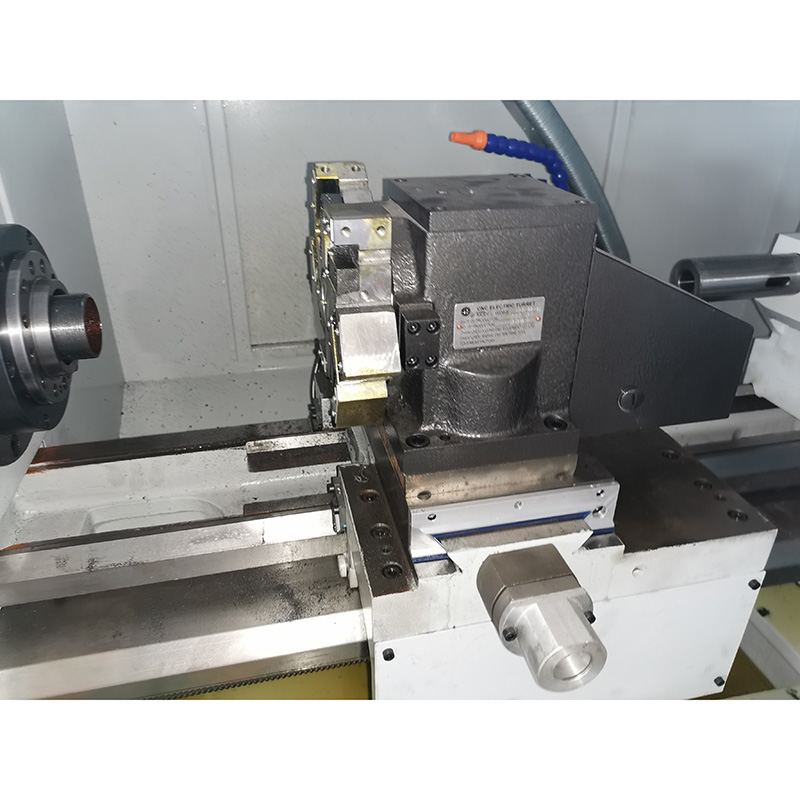

Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade.
Padrão com contraponto manual. Opcional: contraponto hidráulico.
Guia da Base da Máquina

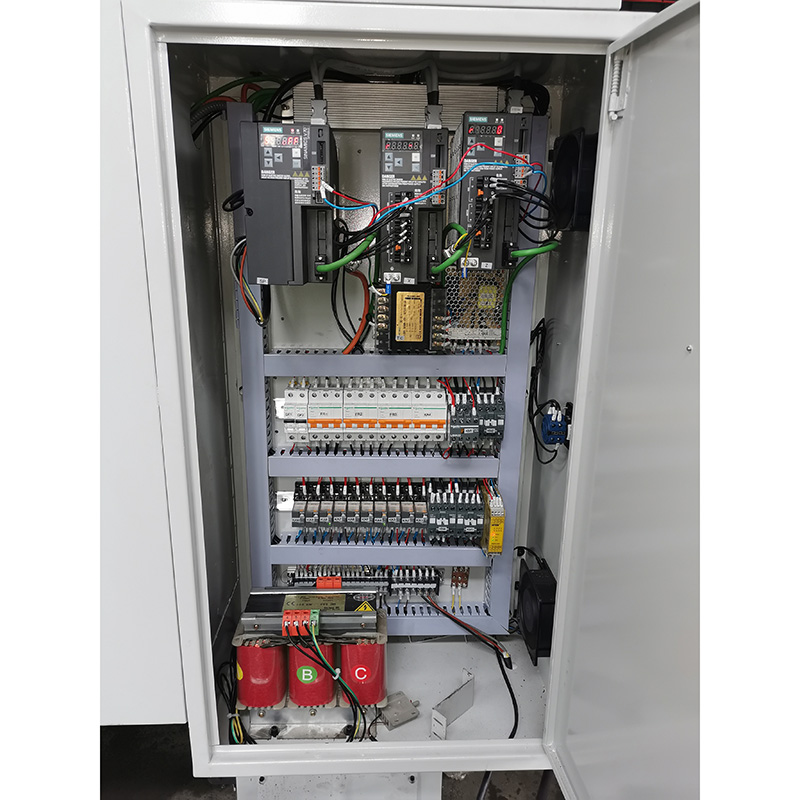

Armário Elétrico
Guia de alta frequência mais resistente e durável.
A disposição da linha é organizada e a manutenção é segura e fácil.
Especificação
Especificação
CK6132
Capacidade
Tamanho do mandril
6”, *8”
Diâmetro máx. do balanço. sobre a cama
360mm
Diâmetro máx. do balanço. sobre slide
150 mm
Distância entre o centro
500/750/1000mm
Largura da cama
215mm
Fuso
Gama de velocidade do fuso
150-2500 rpm
Furo do fuso
Φ40mm
Máx. dia. de furo passante
Φ28mm
Nariz de fuso
A2-5
Cone do fuso
MT5
Eixo
Deslocamento do eixo X
180mm
Curso do eixo Z
500/750/1000mm
Avanço rápido no eixo X/Z
6/8m/min
Torre
Tipo
Electrical type
Nº de estações de ferramentas
4, *6 position
Secção máx. de ferramenta
4P (20x20mm),*6P (16x16mm)
Cabeçote móvel
Diâmetro exterior
Φ32mm
Curso da pena do cabeçote móvel
100mm
Conicidade da ponta do cabeçote móvel
MT4
Motor
Potência do motor do fuso
4kw
Potência da bomba de refrigeração
120w
Dimensões da máquina
Dimensão total (C×L×A)
1620/1850/2150x1150x1600mm
Tamanho da embalagem (C×L×A)
1780/1960/2260x1320x2000mm
N.w
800/900/1050kg
G.w
950/1100/1300kg
Caraterísticas Principais
Usinagem de alta precisão: O torno CNC para metal CK6132 foi projetado para oferecer resultados de usinagem de alta precisão, tornando-o adequado para uma ampla gama de projetos de metalurgia.
Caminho da base endurecido por indução: O caminho da base deste torno foi endurecido por indução para atingir uma dureza de cerca de HRC50, garantindo excelente durabilidade e precisão a longo prazo.
Eixo de alta velocidade: O torno possui um eixo com uma faixa de velocidade de 150-2500 rpm, permitindo a usinagem eficiente de vários materiais.
Precisão de posicionamento estável: A utilização de parafusos de esferas de alta qualidade para retificação garante uma precisão de posicionamento estável e precisa, resultando num desempenho de usinagem consistente.
Construção durável: A base monobloco em ferro fundido proporciona uma rigidez excecional, garantindo estabilidade e reduzindo a vibração durante as operações de usinagem.
Controlos CNC fáceis de utilizar: Equipado com torre elétrica e controlos CNC fáceis de utilizar, o torno oferece um funcionamento intuitivo e uma programação eficiente para uma maior produtividade.
