Description

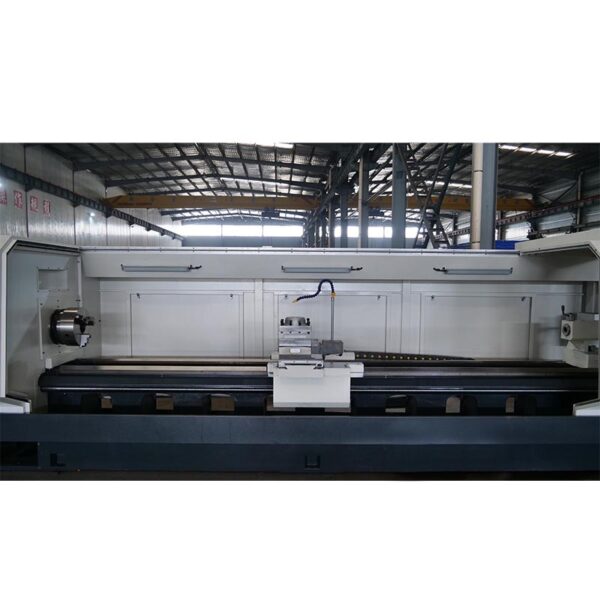

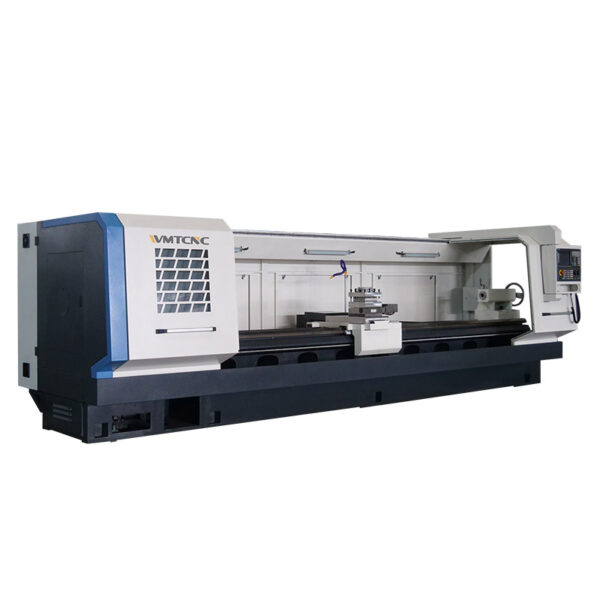

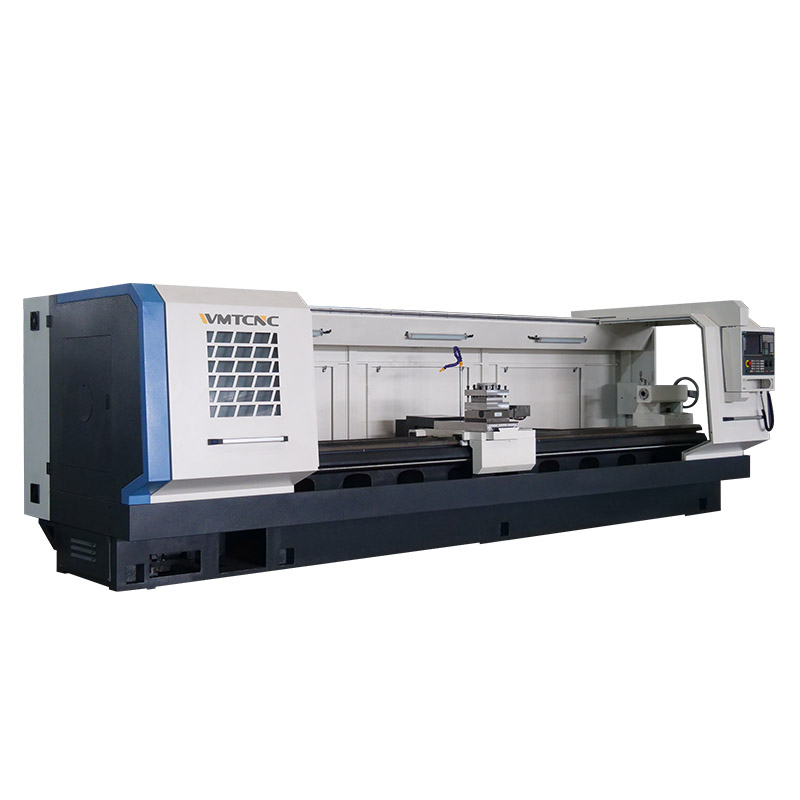

O CK6163 é um torno CNC para serviços pesados que oferece a escolha ideal para lidar com tarefas de usinagem pesadas. Possui uma estrutura robusta e durável, tornando-o adequado para várias necessidades de usinagem de peças de grande escala. Com tecnologia CNC avançada e um sistema de acionamento de alto desempenho, o torno CNC para serviços pesados CK6163 alcança alta precisão e eficiência nas operações de usinagem.

Detalhes da Maquina

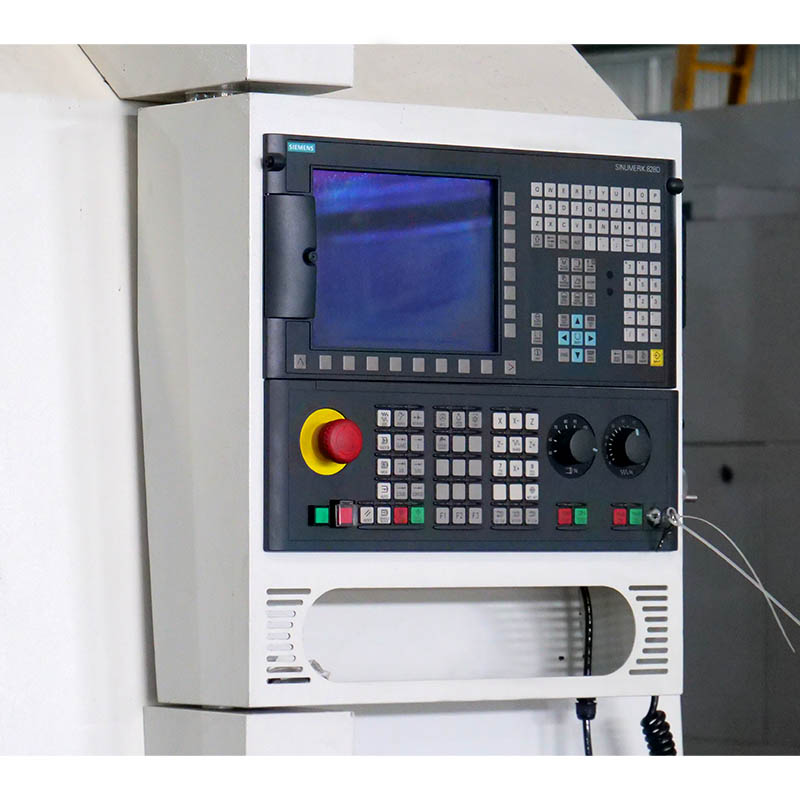

Sistema Controlador CNC	Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.	Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

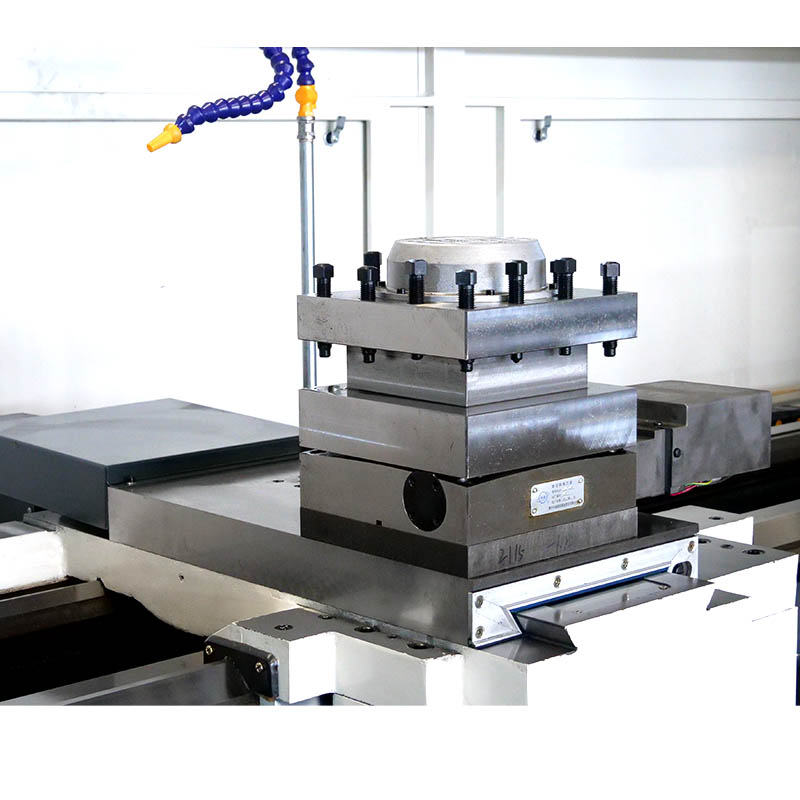

Porta-ferramentas	Contraponto
Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações.	Padrão com contraponto manual. Opcional: contraponto hidráulico.

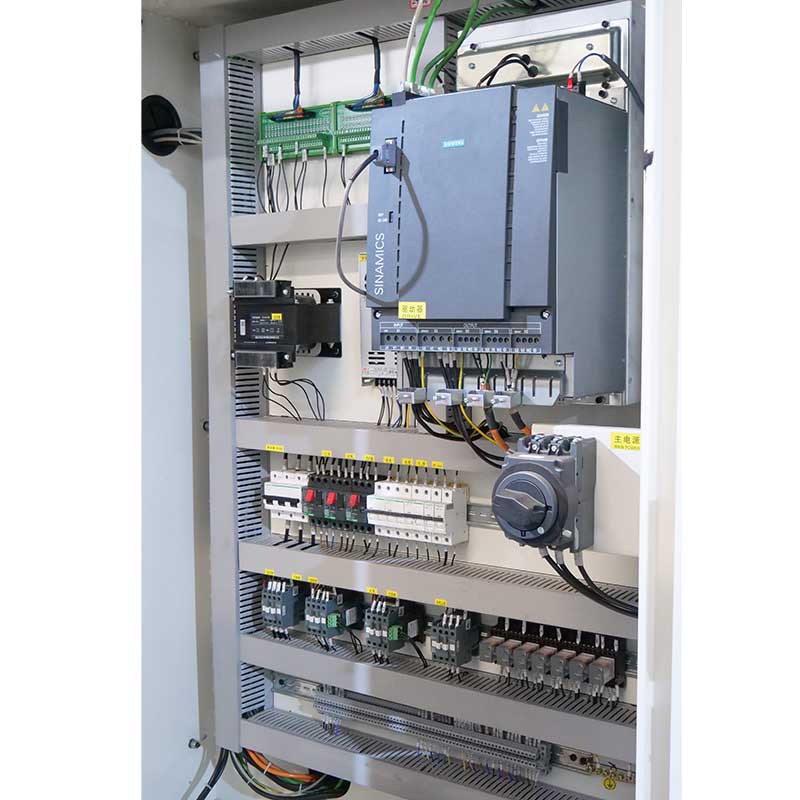

Guia da Base da Máquina	Armário Elétrico
Guia de alta frequência mais resistente e durável.	A disposição da linha é organizada e a manutenção é segura e fácil.

Especificação

Especificação		Unidade	CK6163X4000
Sistema Nc			Padrão:GSK 980TC3
Diâmetro máx. de oscilação sobre a cama		mm	630
Diâmetro máximo de oscilação sobre o carro transversal		mm	350
Comprimento máximo da peça de trabalho		mm	4000
Largura da base		mm	550
Furo do fuso		mm	105
Nariz do fuso			C11
Furo cónico do fuso			Métrico 1:20/120
Potência do motor do fuso		Kw	15
Modo de velocidade do fuso			As engrenagens, ajuste suave
Gama de velocidade do fuso		r/min	L:10-200，M:180-500，H:480-1200
Deslocação rápida X/Z		mm/min	4000/6000
Unidade de ajuste de alimentação mínima do eixo X/Z		mm	0.001
Deslocação máxima de X/Z		mm	X:350 Z:3850
Motor do eixo X	Velocidade	r/min	1500
	Torque	N.m	10
	Potência	Kw	1.5
Motor do eixoZ	Velocidade	r/min	1500
	Torgue	N.m	30
	Potência	Kw	4.7
Mandril do cabeçote móvel	Diâmetro	mm	100
	Curso	mm	250
	Cone		Morse NO.5
Posto de ferramentas elétrico	Modelo		HAK21240
	N.º de estações de ferramentas		Vertical de quatro estações
	Ferramenta de torneamento	mm	32×32
	Tempo de indexação da torre	S	2.6
Mandril			K11-Φ380 mandril de três mandíbulas
Precisão de posicionamento		mm	0.02
Precisão de reposicionamento		mm	0.01
Dimensões totais (C*L*A)		mm	6200x2000x1800
Peso da máquina		T	7

Caraterísticas Principais

• Cama de fundição de alta rigidez;
• Rolamento do fuso de alta precisão;
• Guias do leito endurecidas industrialmente.
