Description

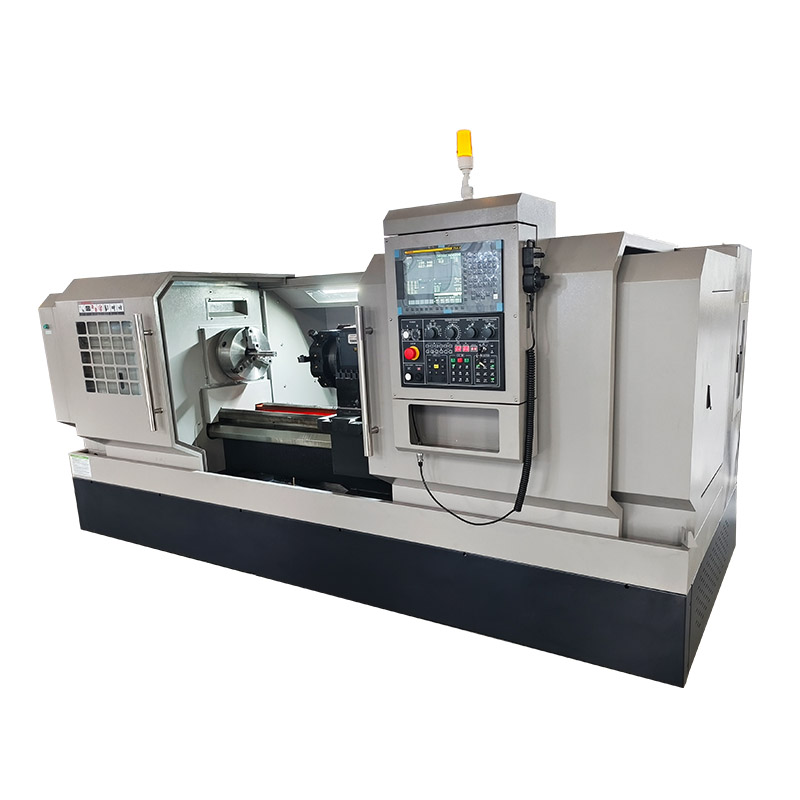

Utilizado principalmente para tornear superfícies cilíndricas internas e externas, superfícies finais, superfícies cónicas, superfícies arqueadas e roscas de eixos, etc., com alta eficiência e processamento preciso. O torno CNC de bancada plana WMTCNC CK6166 oferece um serviço perfeito com excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.

Detalhes da Maquina

Sistema Controlador CNC	Mandril de 3 Garras
Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc.	Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida

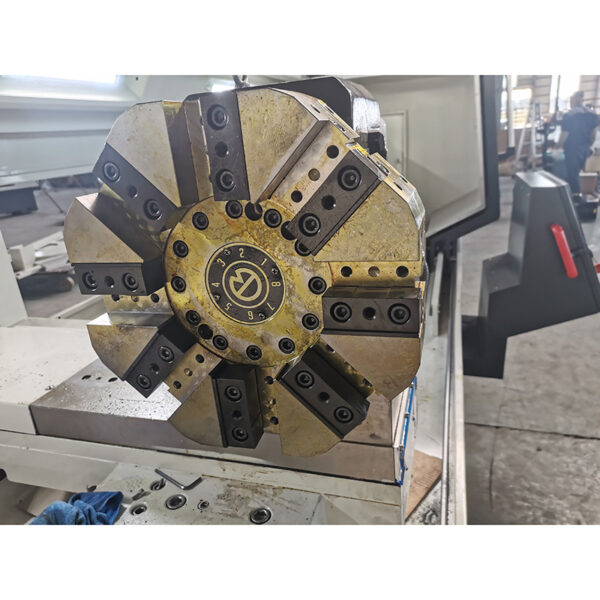

Porta-ferramentas	Contraponto
Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações.	Padrão com contraponto manual. Opcional: contraponto hidráulico.

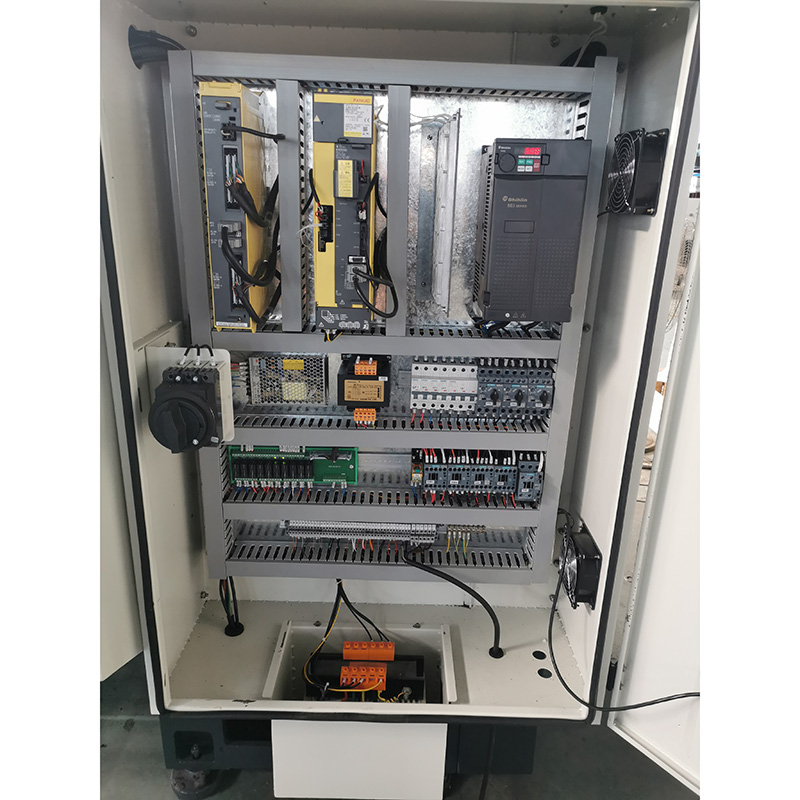

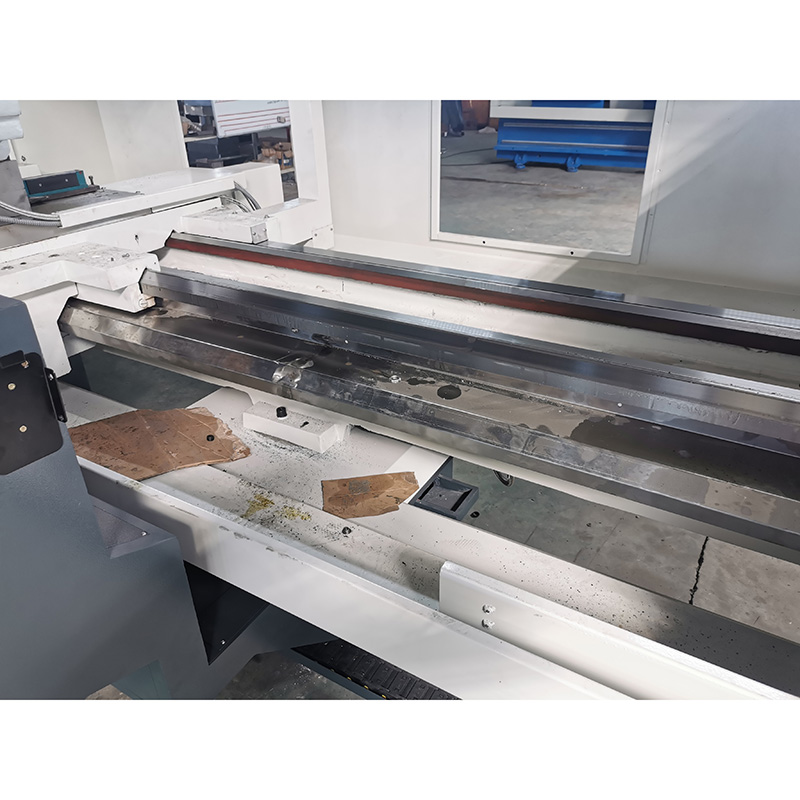

Guia da Base da Máquina	Armário Elétrico
Guia de alta frequência mais resistente e durável.	A disposição da linha é organizada e a manutenção é segura e fácil.

Especificação

Especificação	CK6166
Capacidade
Tamanho do mandril	12”
Diâmetro máx. do balanço. sobre a cama	660mm
Diâmetro máx. do balanço. sobre slide	420mm
Distância entre o centro	1000/1500/2000/3000mm
Largura da cama	400mm
Fuso
Gama de velocidade do fuso	45–180 / 180–750 / 600–1600rpm
Furo do fuso	Ф80mm, *Ф105mm
Máx. dia. de furo passante	Ф60mm, *Ф77mm
Nariz de fuso	A2-8 (*105mm for C-11)
Cone do fuso	Φ90mm 1:20, *105mm for 120mm 1:20
Eixo
Deslocamento do eixo X	360mm
Curso do eixo Z	1000/1500/2000/3000mm
Avanço rápido no eixo X/Z	4/6m/min
Torre
Tipo	Electrical type
Nº de estações de ferramentas	4, *6, *8 position
Secção máx. de ferramenta	25x25mm
Cabeçote móvel
Diâmetro exterior	Φ75mm
Curso da pena do cabeçote móvel	150mm
Conicidade da ponta do cabeçote móvel	MT5
Motor
Potência do motor do fuso	11kw
Potência da bomba de refrigeração	90w
Dimensões da máquina
Dimensão total (C×L×A)	2750/3250/3700/4600 × 1800 × 2000mm
Tamanho da embalagem (C×L×A)	2900/3400/3800/4700 × 2000 × 2250mm
N.w	2700/2900/3300/3800kg
G.w	2900/3200/3600/4300kg

Caraterísticas Principais

• Caixa completa, operação segura e fácil.
• Base fundida de alta rigidez.
• Rolamento do eixo de alta precisão.
• Sistemas GSK, FANUC e Siemens como opções selecionáveis.
• Guias da base do torno automático CNC endurecidas industrialmente.
