Description

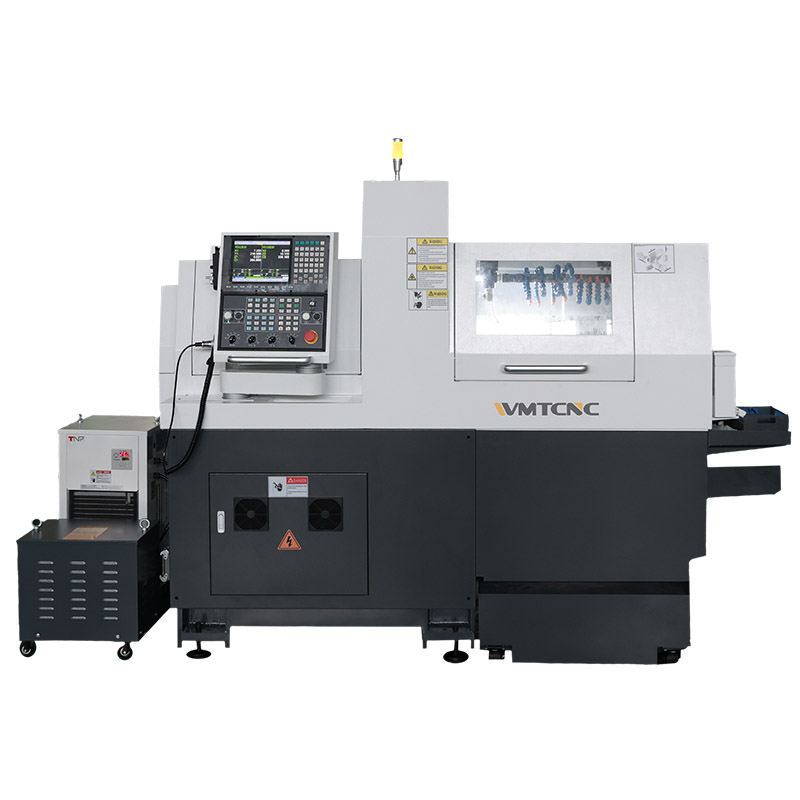

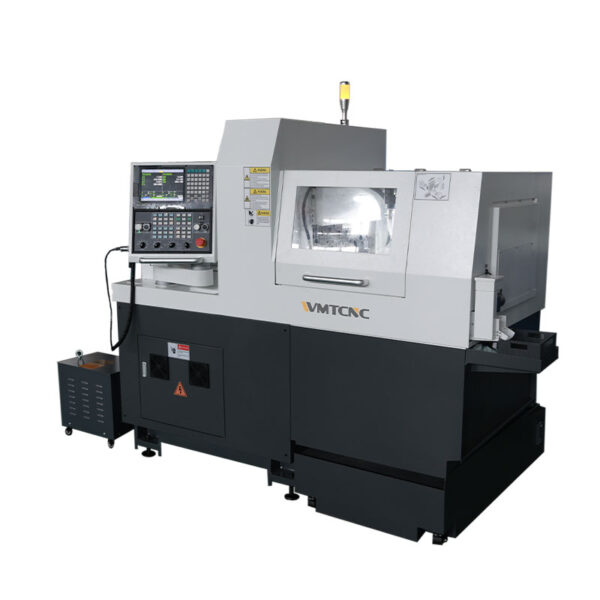

Torno automático CNC tipo suíço YB205 com ferro fundido de alto desempenho: Design estrutural estável, ferro fundido Meehanna de alta qualidade (metal meehanite) toda a cama e placa de arrasto, forte rigidez e boa estabilidade. Amplamente utilizado nas indústrias de comunicação, eletrónica, automóvel, pneumática e hidráulica, médica, instrumentação, aviação e outras para a maquinagem de peças complexas, pequenas, de precisão e de veio estreito.
Especificação do Torno CNC Suíço YB205
| Especificação | YB205 | ||
| Capacidade de processamento | Diâmetro máximo da barra (mm) | Ф20 | |
| Diâmetro do furo do eixo principal (mm) | Ф25 | ||
| Comprimento máximo de maquinagem (mm) | Sem manga de guia | 2.5D (Máximo 50) | |
| Manga de guia fixa | 220 (Opcional) | ||
| Manga de guia rotativa | 180 | ||
| Diâmetro máx. de aperto do fuso traseiro (mm) | Ф20 | ||
| Diâmetro máx. de perfuração do fuso principal (mm) | Ф10 | ||
| Diâmetro máx. de roscagem do fuso principal (mm) | M10 | ||
| Diâmetro máx. de perfuração do fuso traseiro (mm) | Ф10 | ||
| Diâmetro máx. de roscagem do fuso traseiro (mm) | M8 | ||
| Diâmetro máx. de perfuração da ferramenta radial ativa (mm) | Ф8 | ||
| Diâmetro máx. de roscagem da ferramenta radial ativa (mm) | M6 | ||
| Diâmetro máx. de perfuração da ferramenta ativa traseira (mm) | Ф8 (Opcional) | ||
| Diâmetro máx. de roscagem da ferramenta ativa traseira (mm) | M6 (Opcional) | ||
| Capacidade mecânica | Velocidade do fuso principal (r/min) | 10000 (Manga de guia rotativa 8000) | |
| Velocidade do fuso posterior (r/min) | 10000 | ||
| Velocidade radial da ferramenta ativa (r/min) | 5000 | ||
| Velocidade da ferramenta viva traseira (r/min) | 6000 (Opcional) | ||
| Velocidade de deslocação rápida (m/min) | 24 (X2、Y1、Z1、Z2) | ||
| 20 (X1) | |||
| Deslocação do fuso (mm) | ≤0.002 | ||
| Precisão de reposicionamento | ≤0.003 | ||
| Sistemas de ferramentas | Ferramenta cilíndrica | 1(Ø16) + 5(Ø12) | |
| Ferramenta de maquinagem de faces | 4 (ER16) | ||
| Ferramenta radial ativa | 2 (ER11) + 2 (ER16) | ||
| Ferramenta de acionamento posterior | 4 (ER16) + 1 (Ф20) | ||
| Potência do motor | Eixo principal (kW) | 4.2 | |
| Eixo traseiro (kW) | 3.1 | ||
| Eixo de acionamento linear (kW) | 1 (X1、X2、Y1、Z1) | ||
| 0.75 (Z2) | |||
| Ferramenta ativa radial (kW) | 1 | ||
| Ferramenta ativa traseira (kW) | 0.75 (Opcional) | ||
| Bomba de refrigeração (kW) | 0.4 | ||
| Peso da máquina (kg) | 2400 | ||
| Dimensão total (C×L×A) (mm) | 2380×1300×1770 | ||
Características Principales:
- Sistema CNC: Sistema padrão de nova geração de Taiwan, controlo de canal duplo, alta eficiência, alta precisão. O sistema Mitsubishi do Japão pode ser selecionado de acordo com as necessidades do cliente.
- Eixo de alta precisão: O rolamento do fuso da máquina-ferramenta adota rolamentos de contato angular de alta precisão importados para garantir alta rigidez do fuso e retenção de precisão de longa duração, desvio do fuso ≤ 2μm.
- Alimentação de alta precisão: Eixos de alimentação servo-acionados, rolamentos de parafuso de alta precisão importados, guia de parafuso de alta precisão importado, para garantir a precisão de usinagem e manutenção de precisão de longa data, alimentando a repetibilidade da precisão de posicionamento de cada eixo ≤ 3μm.

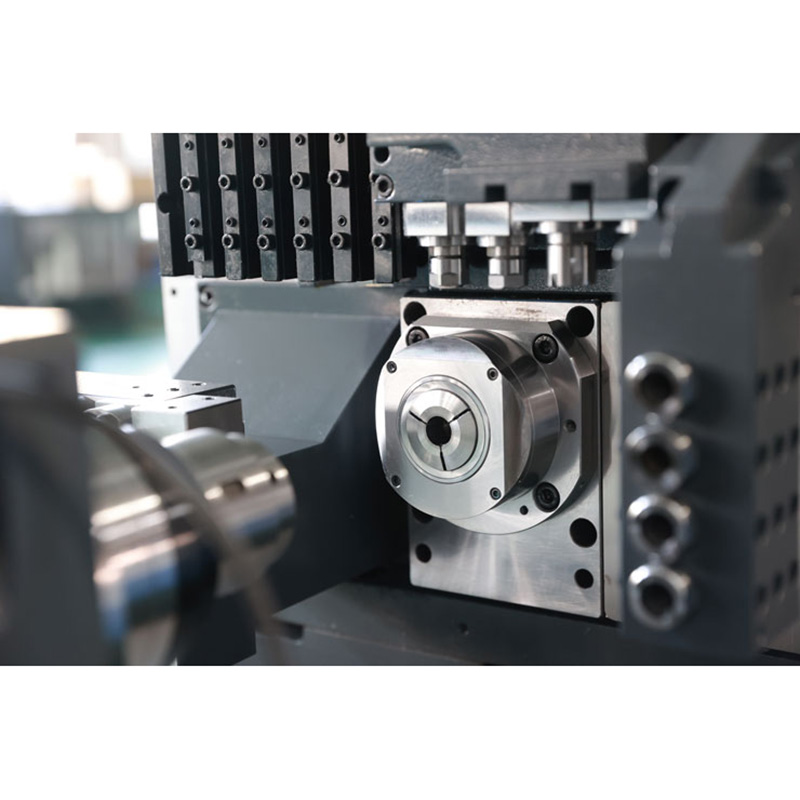

- Estrutura da manga de guia: Ele pode realizar a troca rápida entre o modo de manga guia e o modo de manga não guia para atender aos requisitos de usinagem diversificados.

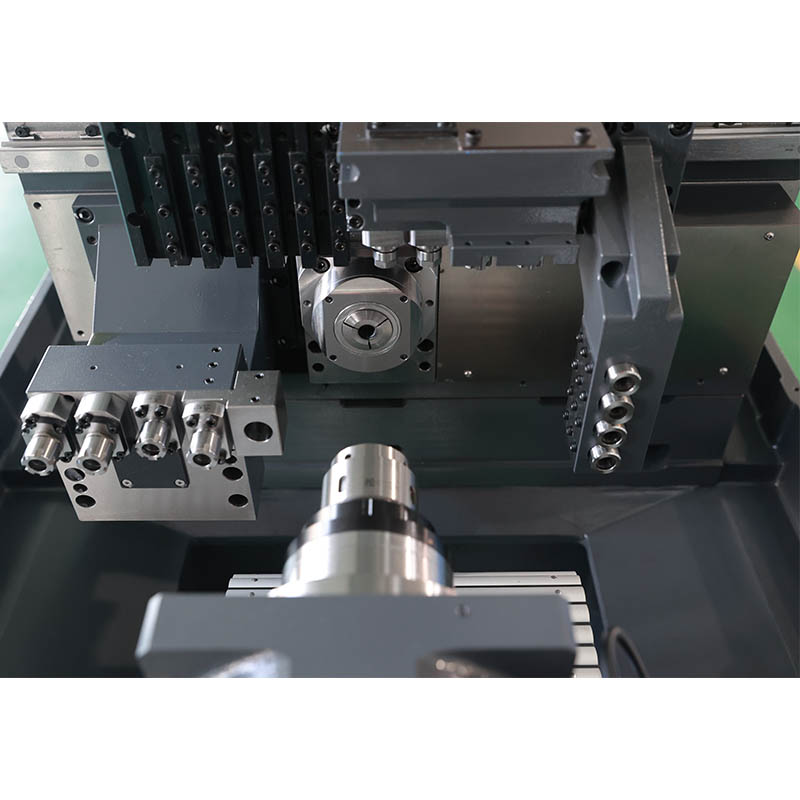

- Sistema de ferramentas: A máquina adopta uma estrutura de ferramentas vertical de duas filas com estrutura compacta e troca rápida de ferramentas. A configuração da ferramenta eléctrica radial pode satisfazer as necessidades de torneamento complexo, fresagem, perfuração e outros processos de maquinação de compostos.
- Automação: Através da configuração da máquina de alimentação automática, pode realizar o processamento contínuo automático.
