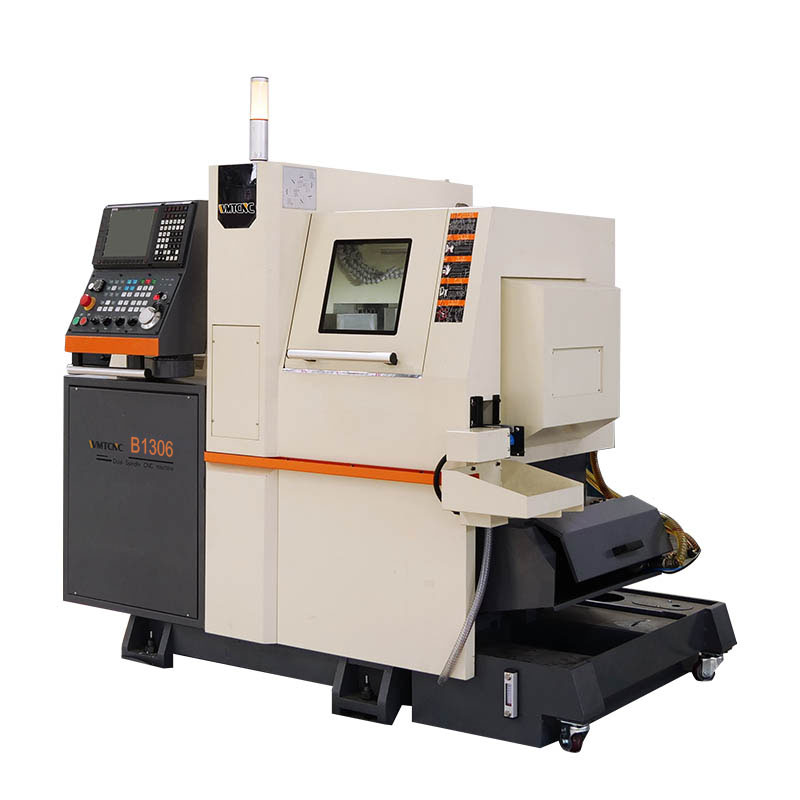

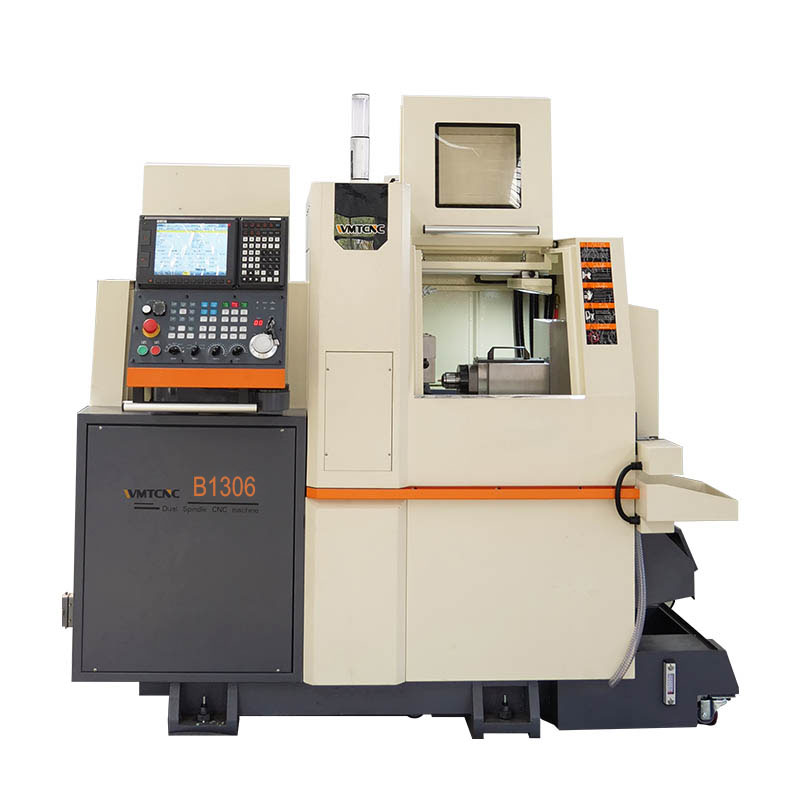

A máquina de torno cnc suíço de eixo duplo B1306 tem a capacidade de carro e composto de fresagem, uma alta precisão, ampla gama e equipamento de processamento altamente prático. Este torno cnc suíço é adequado para as tarefas de processamento em grande escala, multi-variedade e alta precisão de peças de “eixos delgados” com diâmetros relativamente grandes e peças ‘pequenas’ e “alienígenas”. Carros, motocicletas, comunicações, refrigeração, ótica, ótica, eletrodomésticos, microeletrônica, eletrônica, relógios, telefones celulares e outras indústrias têm uma variedade de peças de eixo complexas de alta precisão, multi-lote e pequenas peças de precisão.
Demostración de Descomposición Estructural
Os princípios de design de precisão são herdados da estrutura para obter uma maquinação de alta precisão.
Além disso, a mesa de ferramentas traseira está equipada com um eixo Y2, que pode realizar um processamento composto para obter um processamento simultâneo completo da parte traseira, lateral e do lado do fuso.
Detalhes da Máquina

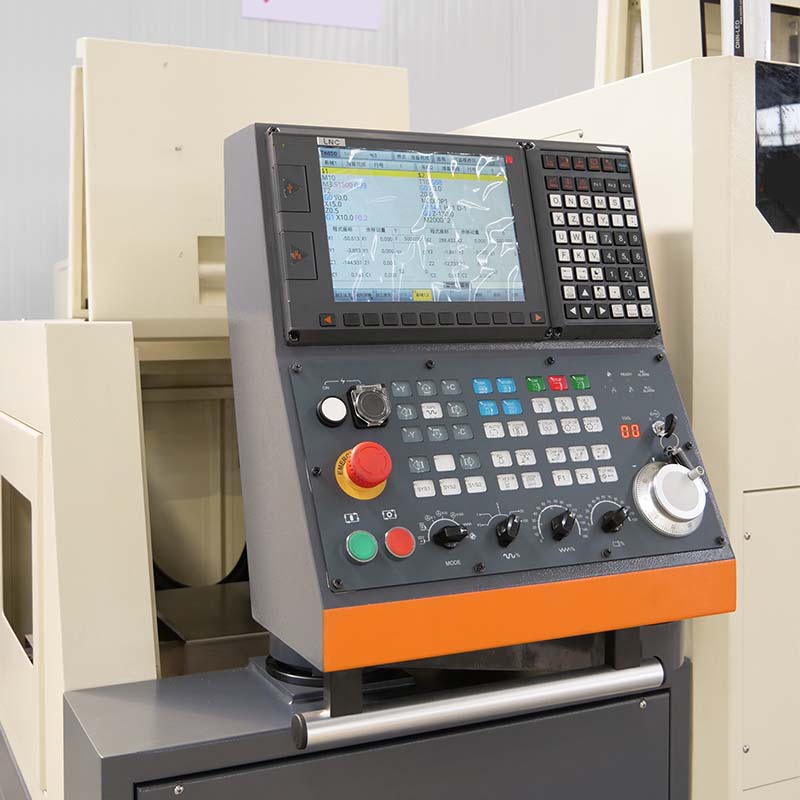

Sistema Controlador CNC
Fuso Principal
Equipado com sistema CNC de alta qualidade da marca YZ190, fácil de operar.

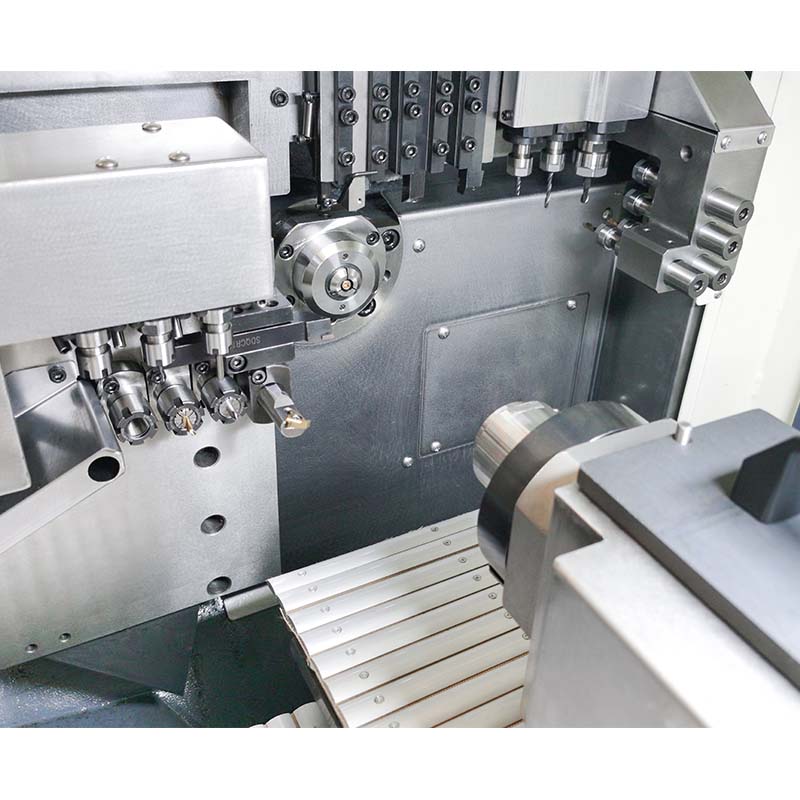

A parte do eixo está equipada com 5 cortadores quadrados, 3 cabeças de potência na lateral e 4 ferramentas de perfuração na extremidade, que podem girar para cima, para baixo, para a esquerda e para a direita.

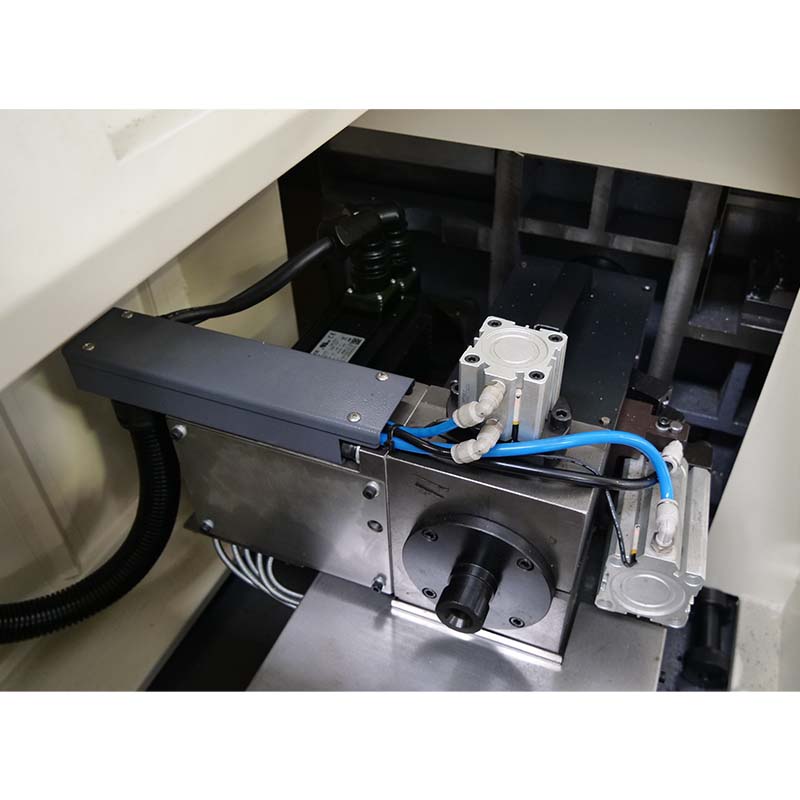

Fuso Secundário
Trilho Guia
A parte do eixo traseiro está equipada com 4 cortadores de extremidade, 1 cortador quadrado e 3 cabeças de potência laterais que podem ser movidas para cima e para baixo.
O trilho-guia padrão da famosa marca THK/HIWIN pode melhorar significativamente a estabilidade da usinagem, atender aos requisitos de alta precisão e rigidez e manter a precisão por mais tempo.

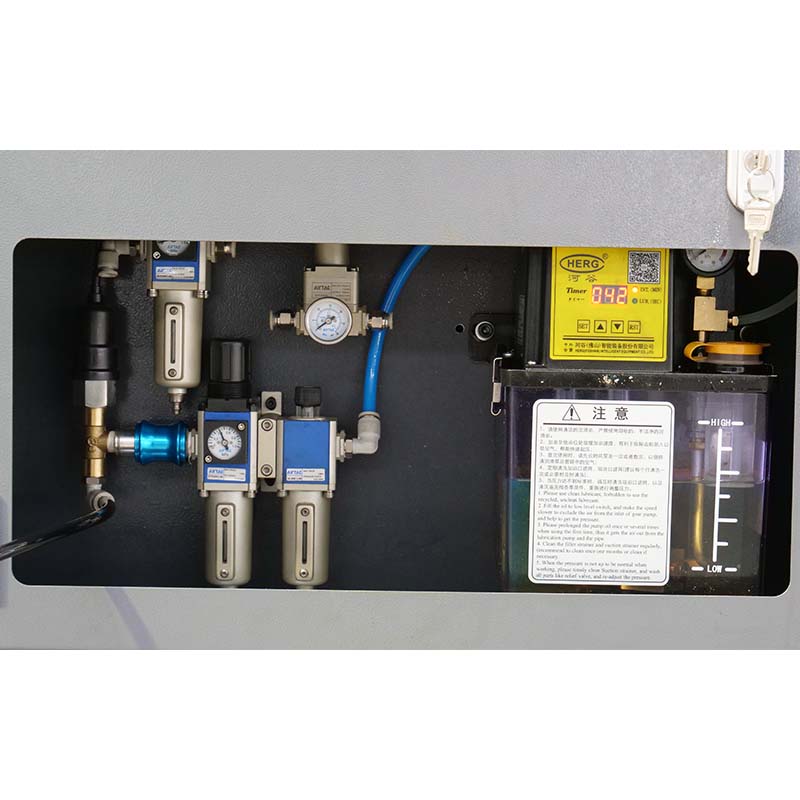

Componentes Pneumáticos e Sistema de Lubrificação
Potência do Motor
Lubrificação intermitente automática quantitativa e regular. É possível realizar trocas automáticas de ferramentas, fixação de peças e outras funções para reduzir o tempo de usinagem.
Maior precisão, maior velocidade de rotação, grande adaptabilidade e boa estabilidade.
Especificação
Especificação
B1306
controlador
Modelo do controlador
YZ190
Equivalente de impulsos do eixo X
0.0005mm
Equivalente de impulsos do eixo Y
/
Equivalente de impulsos do eixo Z
0.001mm
Velocidade de corte
1-4000mm/min
Velocidade de avanço rápido do eixo X
20000mm/min
Velocidade de avanço rápido do eixo Y
20000mm/min
Velocidade de avanço rápido do eixo Z
20000mm/min
Eixo de rotação
Max. Diâmetro da barra
Φ13mm
Diâmetro do furo de passagem do fuso
Φ14mm
A altura do centro do fuso a partir do solo
1040mm
Velocidade do fuso
0-5000r/min
Potência do motor do fuso
2kW
Cortador do fuso
/
12*12 square knife+(5pcs)
/
∮16 hole knife/ER11(4pcs)
Cabeça de potência do lado do fuso
Velocidade da cabeça de potência do lado ER11/ER16
