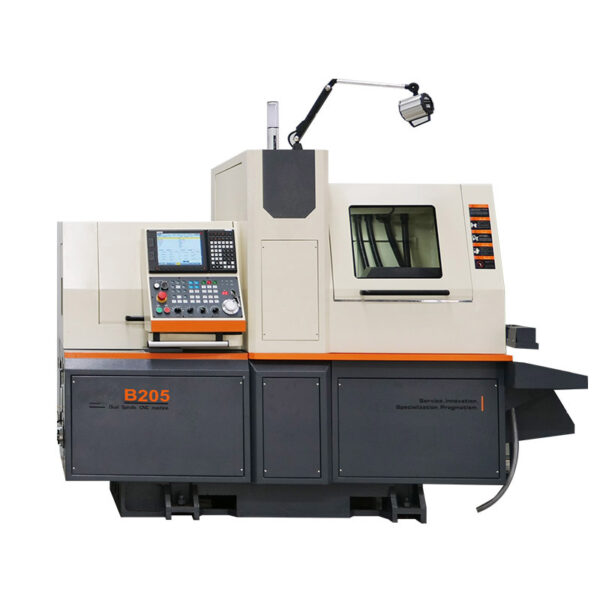

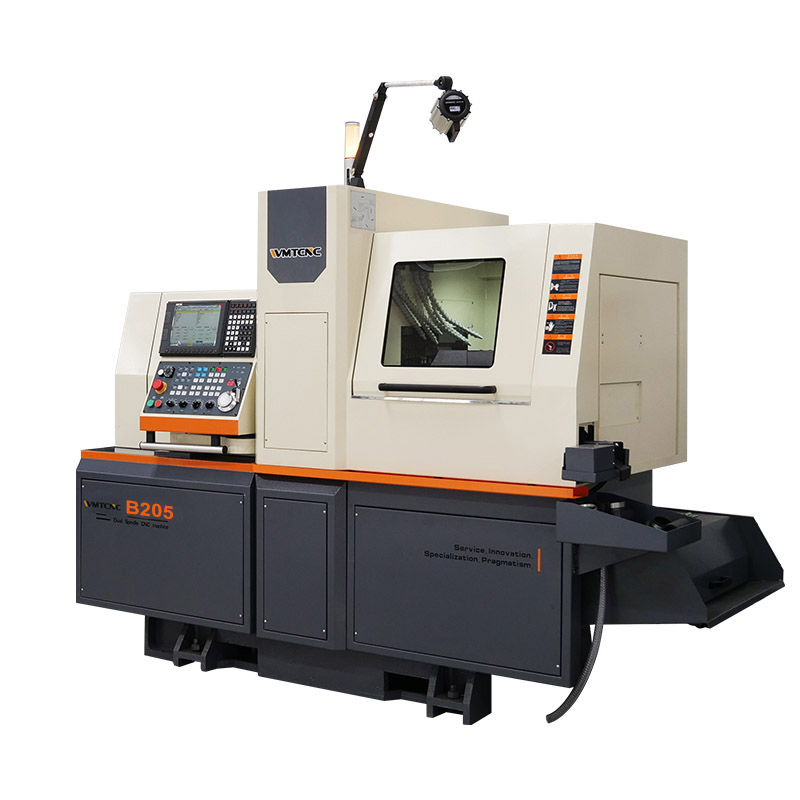

B205 torno cnc de dois fusos tipo wiss O sistema CNC adopta quatro eixos de quatro ligações, alta estabilidade, alta precisão, fácil operação. Se o processo precisar, as ferramentas deslizantes podem ser selecionadas para perfurar e fresar. Torno cnc de tipo suíço com estabilidade de design estrutural, cama de ferro fundido de alta qualidade e forte rigidez. Configurado com alimentador, realiza processamento contínuo automático.

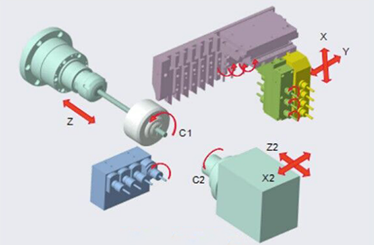

Demostración de Descomposición Estructural
O eixo principal/subeixo está equipado com indexação e posicionamento do eixo C. Pode satisfazer as necessidades de maquinação de compostos complexos de torneamento, fresagem e perfuração.

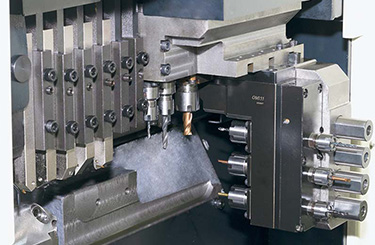

As ferramentas de grupo adoptam uma estrutura de carril de guia escalonada, para melhorar a rigidez da mesa de suporte da ferramenta, remoção suave de cavacos.
Detalhes da Máquina
Sistema Controlador CNC
Fuso Principal

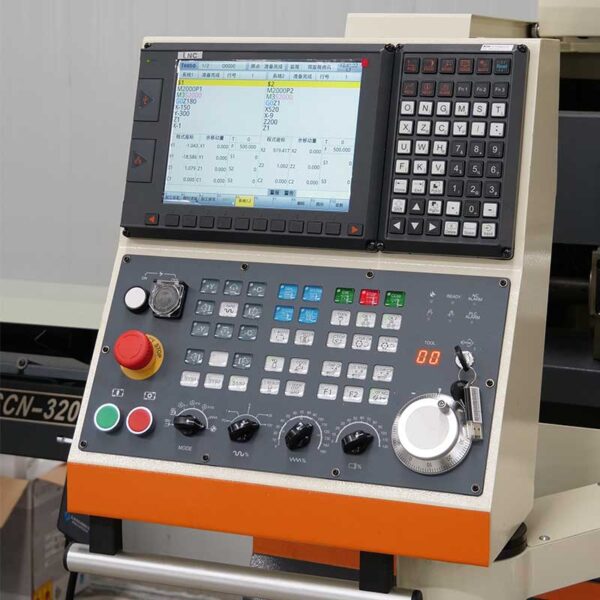

Equipado com sistema CNC de alta qualidade da marca Taiwan LNC, fácil de operar.

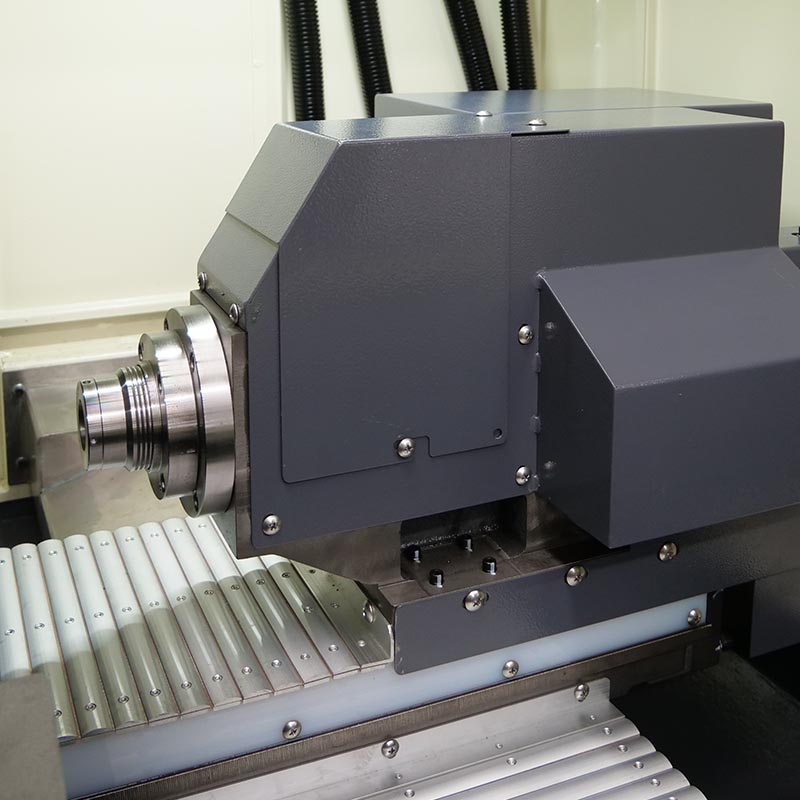

O fuso principal adota um rolamento de esferas de contato angular de ultra alta precisão importado, para garantir a alta rigidez e a retenção de precisão duradoura do fuso principal.

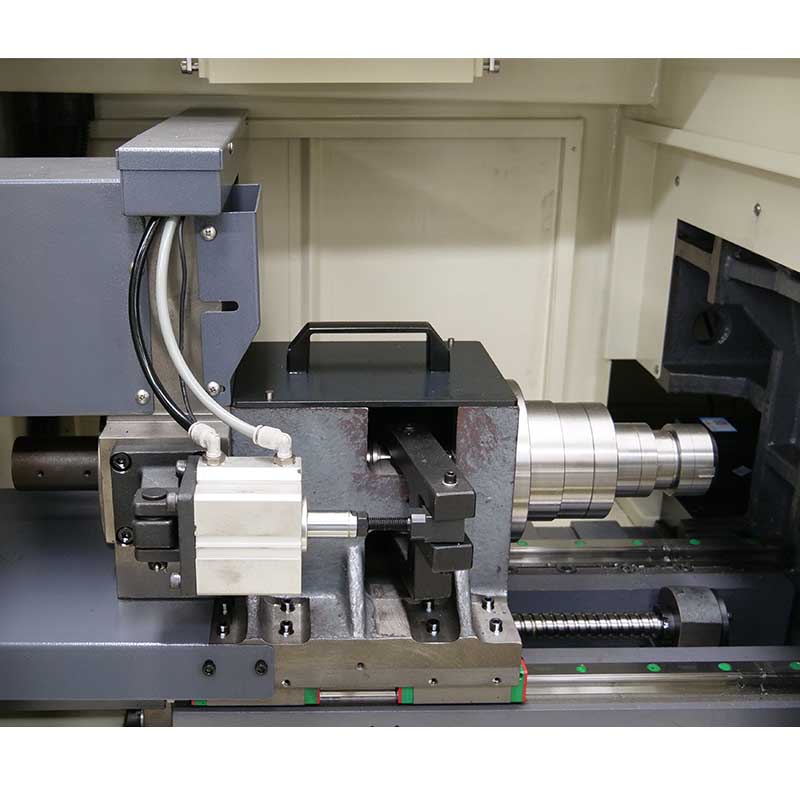

Fuso Secundário
Trilho Guia
Equipado com 4 ferramentas de corte frontal, até 5 ferramentas de corte ou 4 cabeças de potência ou combinações cruzadas.
Adota um rolamento de fuso de alta precisão importado e um trilho guia de alta precisão Rexroth alemão. Melhora significativamente a estabilidade do processamento para atender aos requisitos de alta precisão e alta rigidez.

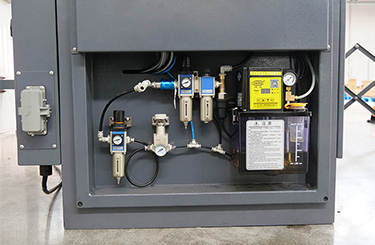

Componentes neumáticos y sistema de lubricación
Potência do Motor
Lubricación intermitente automática cuantitativa y regular. Se pueden realizar cambios automáticos de herramientas, sujeción de piezas y otras funciones para acortar el tiempo de mecanizado.
Maior precisão, maior velocidade de rotação, grande adaptabilidade e boa estabilidade.
Especificação
Especificação
B205
Controlador
Modelo do controlador
LNCT6850
Equivalente de impulsos do eixo X
0.0005mm
Equivalente de impulsos do eixo Y
Equivalente de impulsos do eixo Z
0.001mm
Velocidade de corte
1–4000mm/min
Velocidade de avanço rápido do eixo X
28000mm/min
Velocidade de avanço rápido do eixo Y
28000mm/min
Velocidade de avanço rápido do eixo Z
28000mm/min
Eixo de rotação
Max. Diâmetro da barra
Φ20mm
Diâmetro do furo de passagem do fuso
Φ21mm
A altura do centro do fuso a partir do solo
1050mm
Velocidade do fuso
0-5000r/min
Potência do motor do fuso
5kW
Cortador do fuso
/
12*12 square knife (6pcs)
/
∮20 hole knife(4pcs)
Cabeça de potência do lado do fuso
Velocidade da cabeça de potência do lado ER11/ER16
