Description

Os 3 eixos do torno suíço CNC CK1303 adotam trilhos de guia lineares, que são acionados por servomotores de valor absoluto. A estrutura linear do porta-ferramentas tem a característica de troca rápida de ferramentas. O sistema CNC do torno suíço CNC tem funções perfeitas e operação simples. De acordo com as necessidades de processamento das peças, a cabeça de potência lateral pode ser selecionada para realizar o processamento combinado de perfuração e fresagem. Equipado com alimentador automático, é possível realizar a produção automática.

Vantagens

O número de ferramentas é múltiplo e a troca de ferramentas é rápida. Pode processar todos os tipos de peças super finas. A cabeça ativa satisfaz as necessidades de processamento complexo de torneamento e fresagem (a cabeça ativa pode ser selecionada).

Detalhes da Máquina

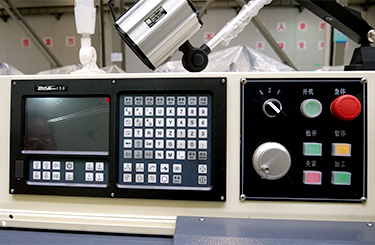

Sistema controlador CNC	Fuso
Equipado com sistema CNC de alta qualidade da marca YZ190, fácil de operar.	Reduz o número de fixações e melhora a precisão da usinagem.

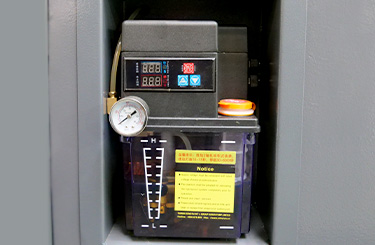

Sistema de Lubrificação	Sistema pneumático
Equipado com um sistema de lubrificação automática para garantir um funcionamento suave e duradouro do sistema de transmissão.	Para inspección de herramientas, limpieza de virutas en orificios de husillo y soplado de mandriles.

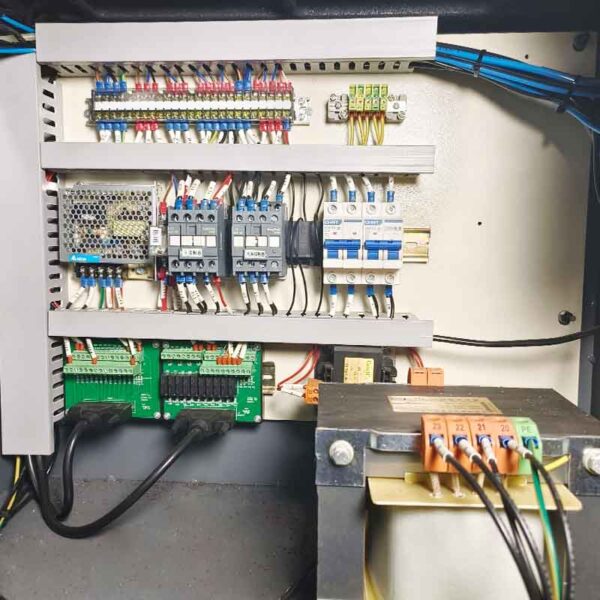

Potência do Motor	Condutor
Maior precisão, maior velocidade de rotação, grande adaptabilidade e boa estabilidade.	Capacidade de controlar com precisão a velocidade, a direção e a posição do motor para atingir os requisitos de maquinagem da peça de trabalho do torno CNC.

Amostra de Processamento

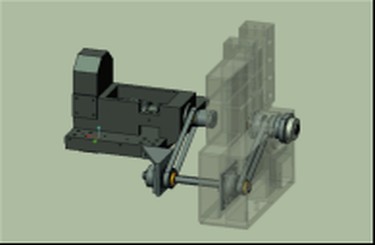

O casquilho guia rotativo e o eixo principal rodam ao mesmo tempo, o que permite processar veios finos com um comprimento inferior a 100 mm, de modo a que a peça processada possa manter uma coaxialidade e retidão relativamente elevadas. É muito adequado para tornear peças de trabalho com grande relação comprimento/dia. É adequado para o processamento de materiais com formas especiais.

Especificação

Especificação	CK1303
Capacidade
Máx. Dia da Barra.	Φ13mm
Comprimento máximo da peça de trabalho	180mm
Modo de guia de diapositivos	Linear Guide Rail
Fuso
Furo do fuso	Φ14mm
Tamanho do fuso de perfuração	ER11/16mm
Velocidade do fuso	0-5000r/min
A altura do centro do fuso em relação ao solo	980mm
Eixo
Deslocamento do eixo X	60mm
Viagem no eixo Y	200mm
Curso do eixo Z	180mm
Velocidade de avanço rápido do eixo X/Y/Z	24m/min
Velocidade de corte	1-4000mm/min

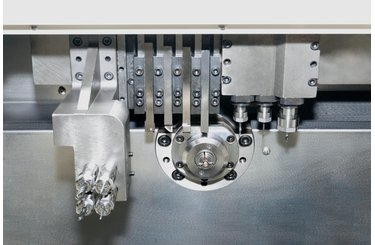

Posto de ferramentas
Ferramenta de gangue	10 Nos.
Perfuração frontal	4 Nos.
Ferramenta de torneamento	6 Nos.
Tamanho da ferramenta	10x10mm
Motor
Modelo de controlador CNC	YZ190
Mín. unidade de configuração	0.001mm
Eixo X Pulso Equivalente	0.0005mm
Eixo Y Pulso Equivalente	0.001mm
Eixo Z Pulso Equivalente	0.001mm
Máx. Tamanho da programação	±9999.999
Pressão de entrada de ar comprimido	0.4–0.6Mpa
Potência do fuso	2kw
Potência do servomotor do veio X/Y/Z	0.75/0.75/0.75kw
Corte de potência do motor	0.18kw
Potência total de entrada	5kw
Dimensões da máquina
Dimensão total (C×L×A)	1530x1150x1790mm
Peso	800kg

Características Principales:

• O número de ferramentas é múltiplo e a troca de ferramentas é rápida. Pode processar todos os tipos de peças superfinas.
• A cabeça móvel atende às necessidades de torneamento e fresagem de processamento complexo (a cabeça móvel pode ser selecionada).
• Layout razoável, aparência pequena e área de cobertura reduzida. A bucha guia rotativa e o eixo principal giram ao mesmo tempo, o que permite processar eixos finos com comprimento inferior a 100 mm, para que a peça processada possa manter uma coaxialidade e retidão relativamente altas. É muito adequado para tornear peças com grande relação comprimento/diâmetro. É adequado para processar materiais com formas especiais.
