Description

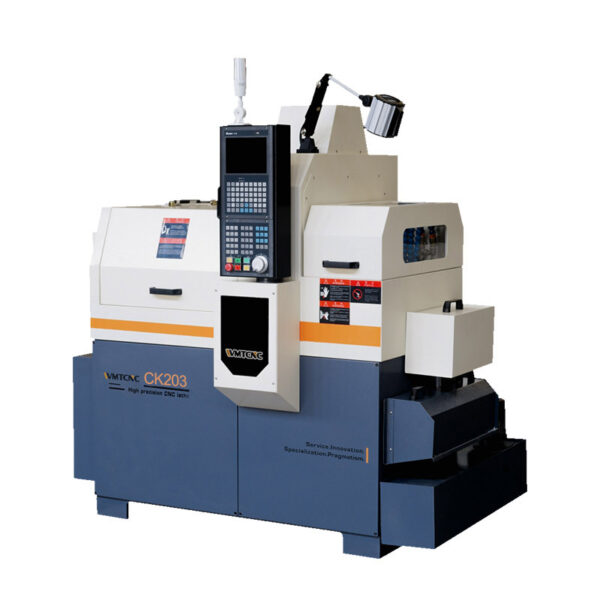

Os 3 eixos do torno CNC estilo suíço CK203 adotam trilhos de guia lineares, que são acionados por servomotores de valor absoluto. A estrutura linear do porta-ferramentas tem a característica de troca rápida de ferramentas. O sistema CNC do torno CNC estilo suíço tem funções perfeitas e operação simples. De acordo com as necessidades de processamento das peças, o cabeçote lateral pode ser selecionado para realizar o processamento combinado de perfuração e

Vantagens

O número de ferramentas é grande e a troca de ferramentas é rápida. Pode processar todos os tipos de peças super finas. A cabeça ativa atende às necessidades de processamento de compostos de torneamento e fresagem (a cabeça ativa pode ser selecionada). Layout razoável, aparência pequena e área de piso pequena.

O design exclusivo sem manga de guia, resolve o problema do material de cauda até 120mm-180mm. Depois de usar a manga sem guia, o material da cauda pode ter o mesmo comprimento que o da máquina de deslizamento de ferramentas, reduzindo o desperdício de matérias-primas. Como a manga de guia não pode ser usada para processamento, a ovalização do diâmetro externo da peça de trabalho causada pela flexão do material da máquina do tipo suíço foi muito melhorada, de modo que a verdadeira redondeza da máquina é equivalente à da máquina de deslizamento de ferramentas, e os requisitos para matérias-primas são reduzidos. De acordo com a demanda de produção, a luva guia e a luva guia rotativa também podem ser usadas.

Selecionada areia de resina de alta qualidade, a base é integralmente moldada e submetida a um rigoroso tratamento de envelhecimento. Tem a melhor rigidez, excelente desempenho de absorção de choque e força para garantir a estabilidade da máquina.

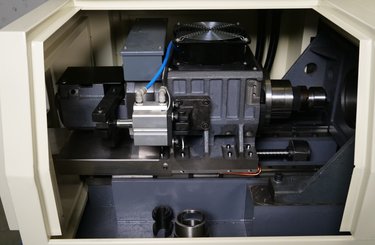

Detalhes da Máquina

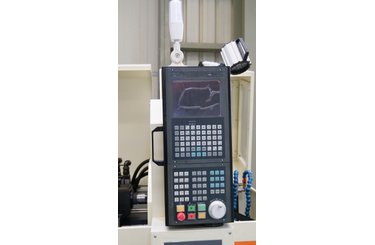

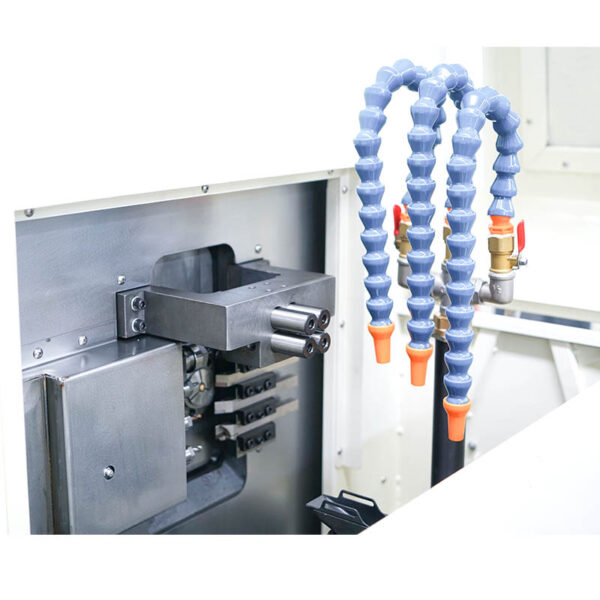

Sistema controlador CNC	Sistema de Refrigeração
O sistema CNC funciona com peças elétricas de qualidade, o que garante um funcionamento rápido e uma utilização duradoura.	Melhora drasticamente a eficiência da usinagem e a vida útil da ferramenta.

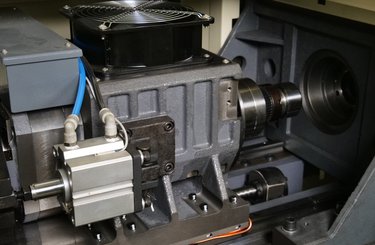

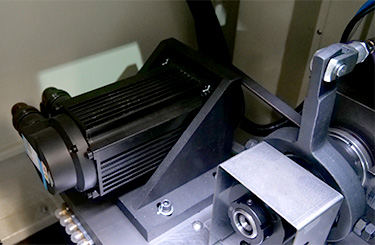

Caixa do Fuso	Motor de máquina
Segura o fuso e o gira para realizar as funções de arranque, travagem, mudança de velocidade e mudança de direção do fuso.	Alta potencia y alta capacidad de sobrecarga.

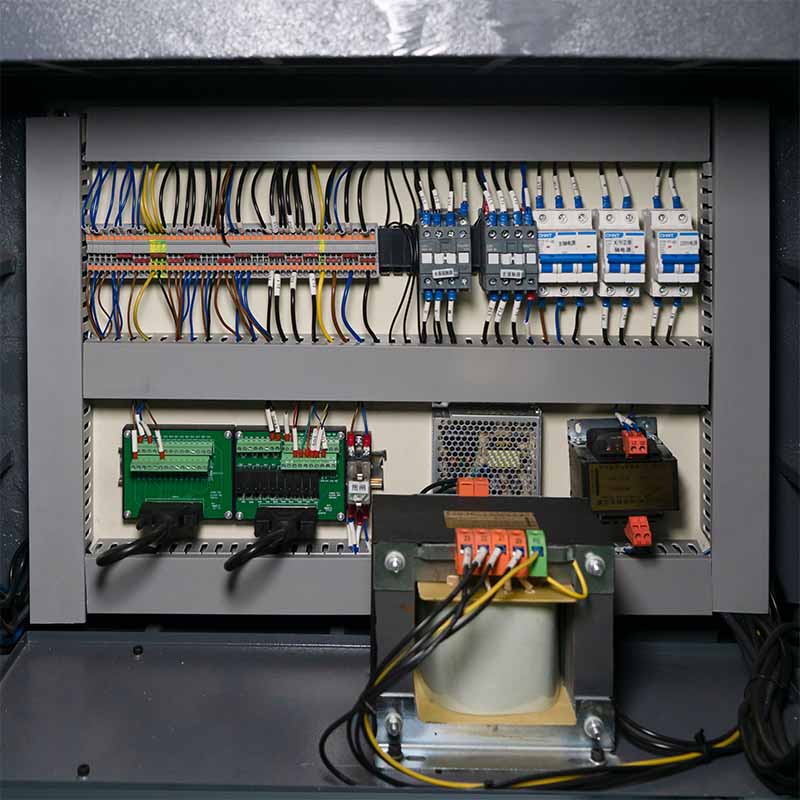

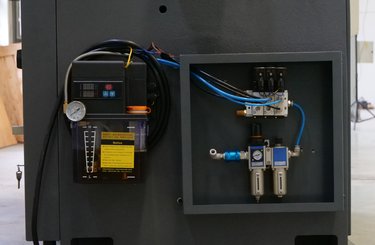

Componentes pneumáticos e sistema de lubrificação	Condutor
A troca automática de ferramentas, a fixação da peça e outras funções podem ser realizadas para encurtar o tempo de maquinação.	Capacidade de controlar com precisão a velocidade, a direção e a posição do motor para atingir os requisitos de maquinagem da peça de trabalho do torno CNC.

Especificação

Especificação	CK203
Capacidade
Máx. Dia da Barra.	Φ20mm
Comprimento máximo da peça de trabalho	330mm
Modo de guia de diapositivos	Linear Guide Rail
Fuso
Furo do fuso	Φ21mm
Tamanho do fuso de perfuração	ER11/20mm
Velocidade do fuso	0-6000r/min
A altura do centro do fuso em relação ao solo	980mm
Eixo
Deslocamento do eixo X	80mm
Viagem no eixo Y	150mm
Curso do eixo Z	330mm
Velocidade de avanço rápido do eixo X/Y/Z	20m/min
Velocidade de corte	1-4000mm/min

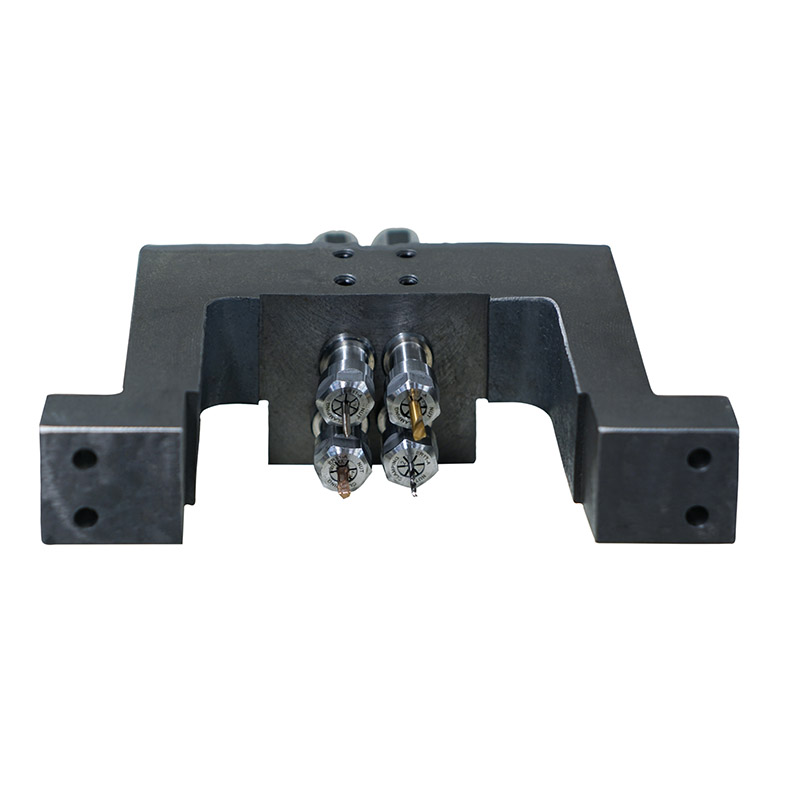

Posto de ferramentas
Ferramenta de gangue	14 Nos.
Perfuração frontal	4 Nos.
Ferramenta de torneamento	10 Nos.
Tamanho da ferramenta	12x12mm
Motor
Modelo de controlador CNC	YZ190
Mín. unidade de configuração	0.001mm
Eixo X Pulso Equivalente	0.0005mm
Eixo Y Pulso Equivalente	0.001mm
Eixo Z Pulso Equivalente	0.001mm
Máx. Tamanho da programação	±9999.999
Pressão de entrada de ar comprimido	0.4–0.6Mpa
Potência do fuso	2.2kw
Potência do servomotor do veio X/Y/Z	0.75/0.75/0.75kw
Corte de potência do motor	0.18kw
Potência total de entrada	5kw
Dimensões da máquina
Dimensão total (C×L×A)	1600x1170x1860mm
Peso	1220kg
