Description

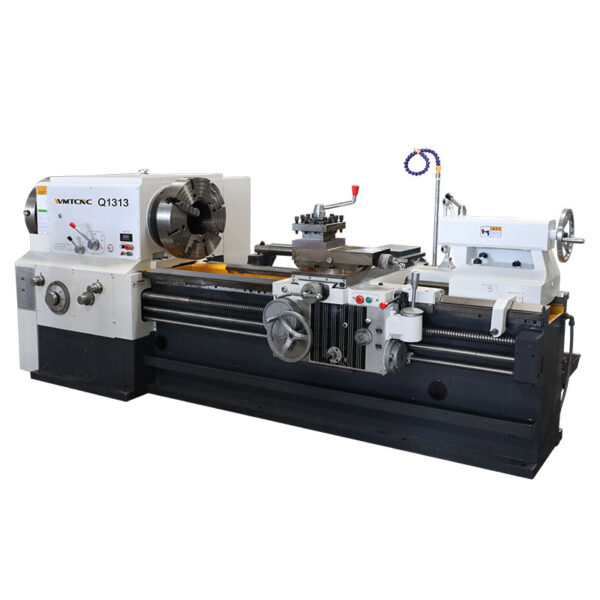

A máquina de roscar tubos Q1313 é usada principalmente para tornear roscas internas e externas, incluindo roscas métricas e em polegadas, além de ter todas as funções comuns de um torno de motor normal, como processar o furo interno e a face final de eixos e discos. Esta máquina está equipada com um dispositivo de barra de guia cónica que permite a esta série processar roscas cónicas.
Especificação
| Especificação | Q1313 |
| Capacidade | |
| Tamanho do mandril | 3-jaw chuck(380) |
| Diâmetro máx. de oscilação sobre a cama | 630mm |
| Diâmetro máx. de oscilação sobre a corrediça | 340mm |
| Comprimento máx. da peça de trabalho | 1500mm |
| Largura da base | 550mm |
| Fuso | |
| Furo do fuso | 135mm |
| Potência do motor do fuso | 11kw |
| Velocidade do fuso | VF 2steps(40-800)r/min |
| Eixo | |
| Grau/gama de avanço do eixo Z | 32/0.095-1.4mm/r |
| Grau/gama de avanço do eixo X | 32/0.042-0.7 |
| velocidade de deslocação rápida do carro | 3740mm/min |
| Velocidade de deslocação rápida do carro | 1870mm/min |
| Classe / gama de roscas métricas | 22/1-15mm |
| Grau / gama de roscas em polegadas | 26/14-1T.P.I |
| Deslocação da corrediça | 330mm |
| Deslocação máxima da torre | 200mm |
| Cabeçote móvel | |
| Diâmetro da fresa do cabeçote móvel | 100mm |
| Curso da fresa do cabeçote móvel | 250mm |
| Cone de fresa do cabeçote móvel | MT5 |
| Dimensões da máquina | |
| Dimensões totais (CxLxA) | 3700x1710x1480mm |
| Peso da máquina | 4.3t |
Caraterísticas Principais
- O fuso de grande diâmetro e o mandril duplo permitem a fixação e o processamento de tubos de grande diâmetro.
- A base integral da máquina é feita de ferro de alta resistência para uma elevada rigidez e precisão.
- As guias endurecidas por ultra-sons são suficientemente duras para proporcionar uma boa resistência ao desgaste.
- Equipada com um dispositivo de barra guia cónica, permite que a máquina processe roscas cónicas.
