Description

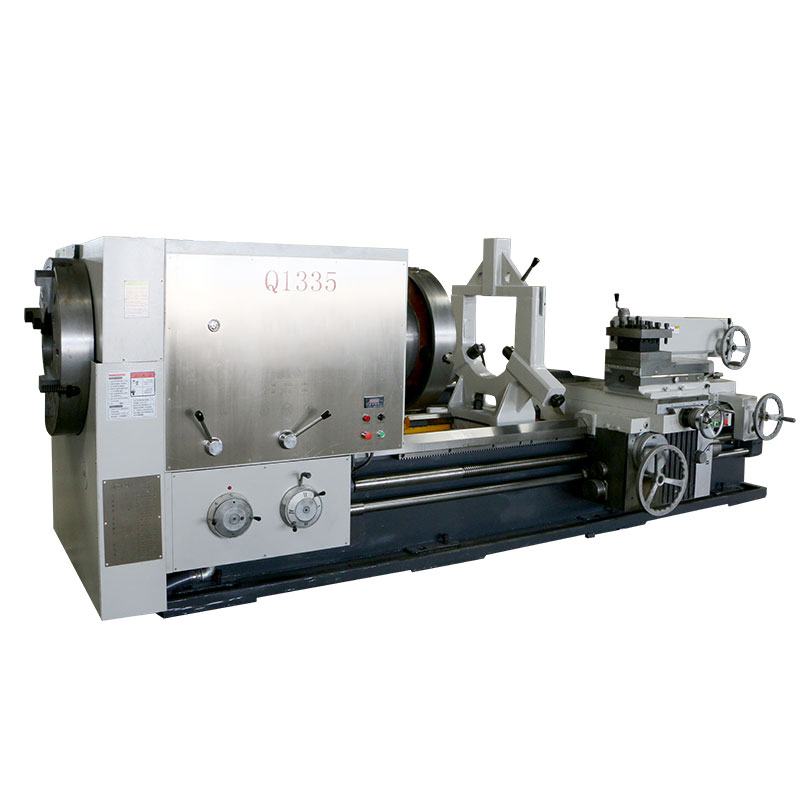

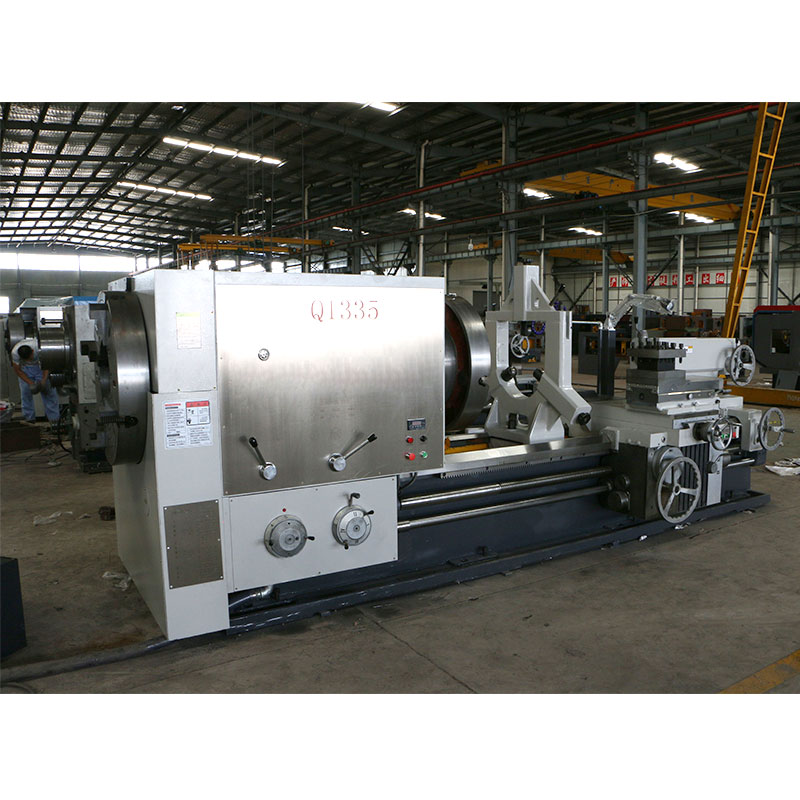

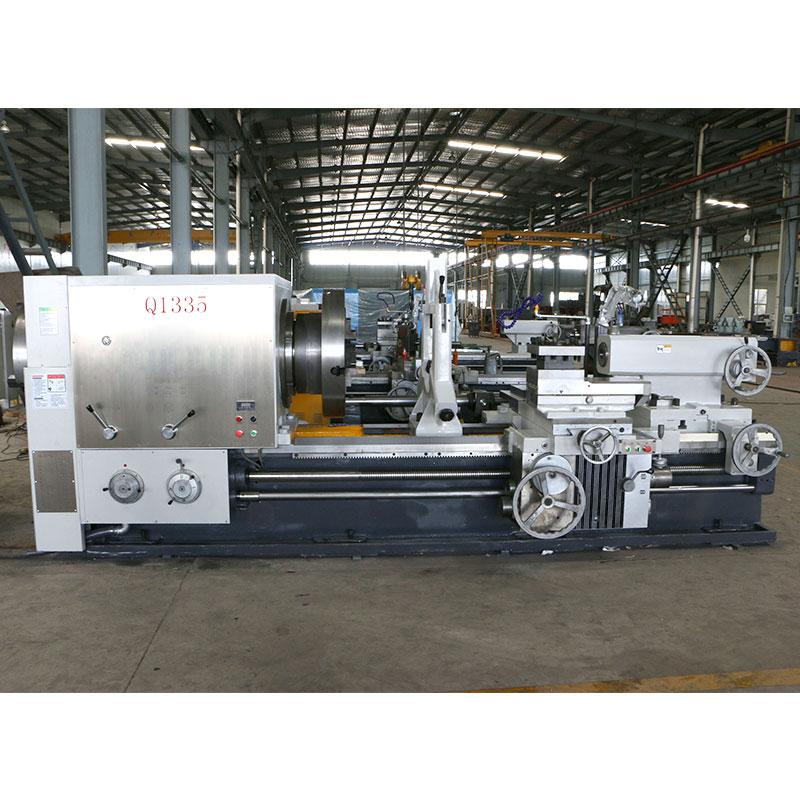

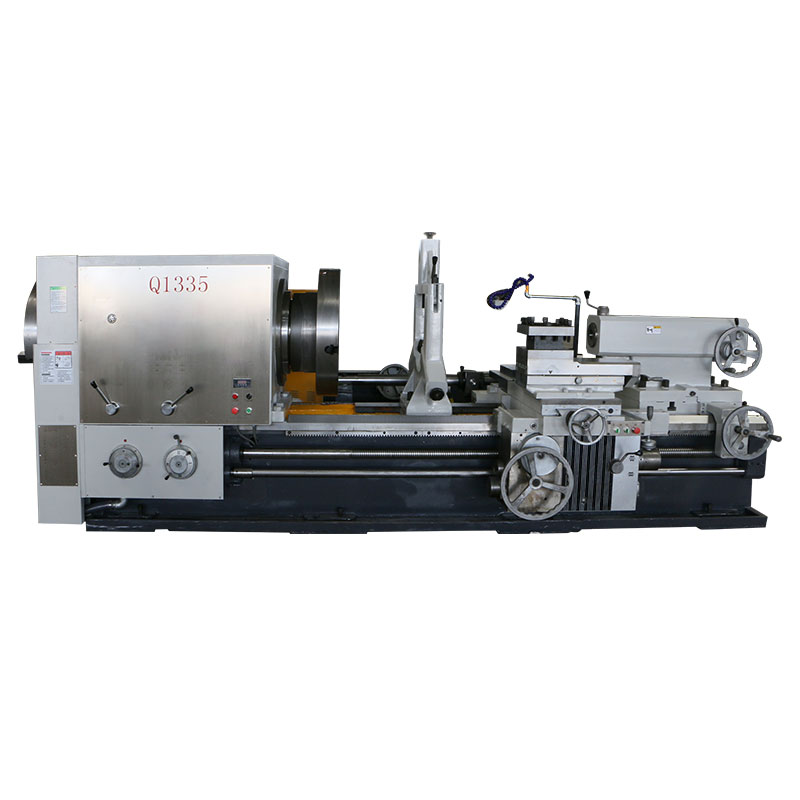

A máquina de torno para rosqueamento de tubos Q1335 é amplamente utilizada em indústrias, incluindo exploração de petróleo, carvão e mineração mineral, tubulação química e prospeção geológica, é um equipamento de alta eficiência no processamento e reparação de tubos de perfuração, hastes de perfuração, acoplamentos roscados e assim por diante.
Especificação
| Especificação | Q1335 |
| Capacidade | |
| Tamanho do mandril | 4-jaw eletric(780) |
| Diâmetro máx. de oscilação sobre a cama | 1000mm |
| Diâmetro máx. de oscilação sobre a corrediça | 610mm |
| Comprimento máx. da peça de trabalho | 1500mm |
| Largura da base | 755mm |
| Fuso | |
| Furo do fuso | 360mm |
| Potência do motor do fuso | 22kw |
| Velocidade do fuso | VF 2.steps(30-260)r/min |
| Eixo | |
| Grau/gama de avanço do eixo Z | 32/0.1-1.5mm/r |
| Grau/gama de avanço do eixo X | 32/0.05-0.75 |
| velocidade de deslocação rápida do carro | 3740mm/min |
| Velocidade de deslocação rápida do carro | 1870mm/min |
| Classe / gama de roscas métricas | 22/1-15mm |
| Grau / gama de roscas em polegadas | 22/28-2T.P.I |
| Deslocação da corrediça | 520mm |
| Deslocação máxima da torre | 300mm |
| Cabeçote móvel | |
| Diâmetro da fresa do cabeçote móvel | 160mm |
| Curso da fresa do cabeçote móvel | 300mm |
| Cone de fresa do cabeçote móvel | MT6 |
| Dimensões da máquina | |
| Dimensões totais (CxLxA) | 4900x2150x1650mm |
| Peso da máquina | 12.8t |
Caraterísticas Principais
- O fuso de grande diâmetro e o mandril duplo permitem a fixação e o processamento de tubos de grande diâmetro.
- A base integral da máquina é feita de ferro de alta resistência para uma elevada rigidez e precisão.
- As guias endurecidas por ultra-sons são suficientemente duras para proporcionar uma boa resistência ao desgaste.
- Equipada com um dispositivo de barra guia cónica, permite que a máquina processe roscas cónicas.
