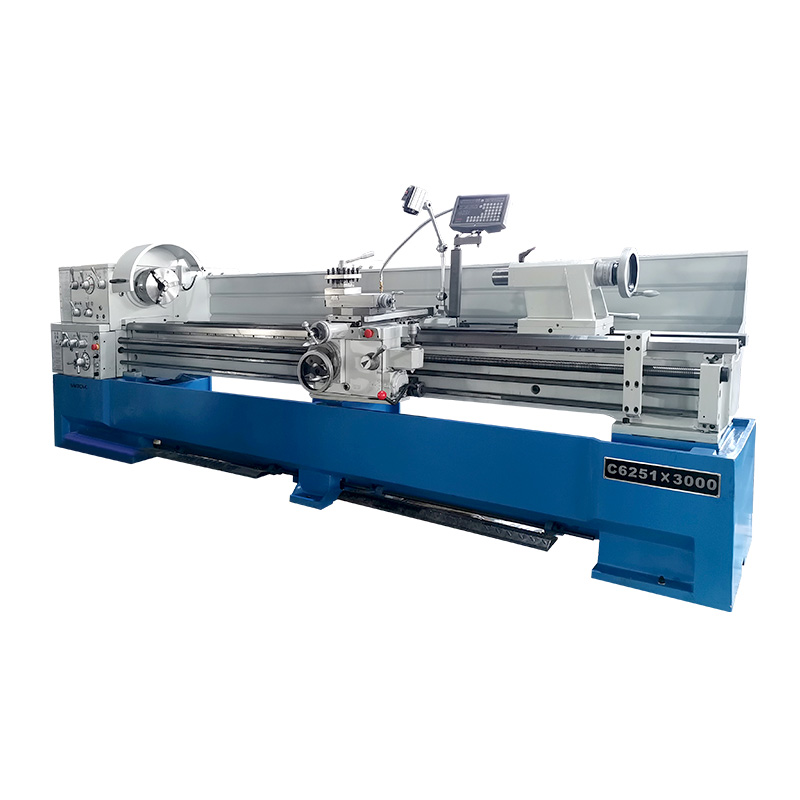

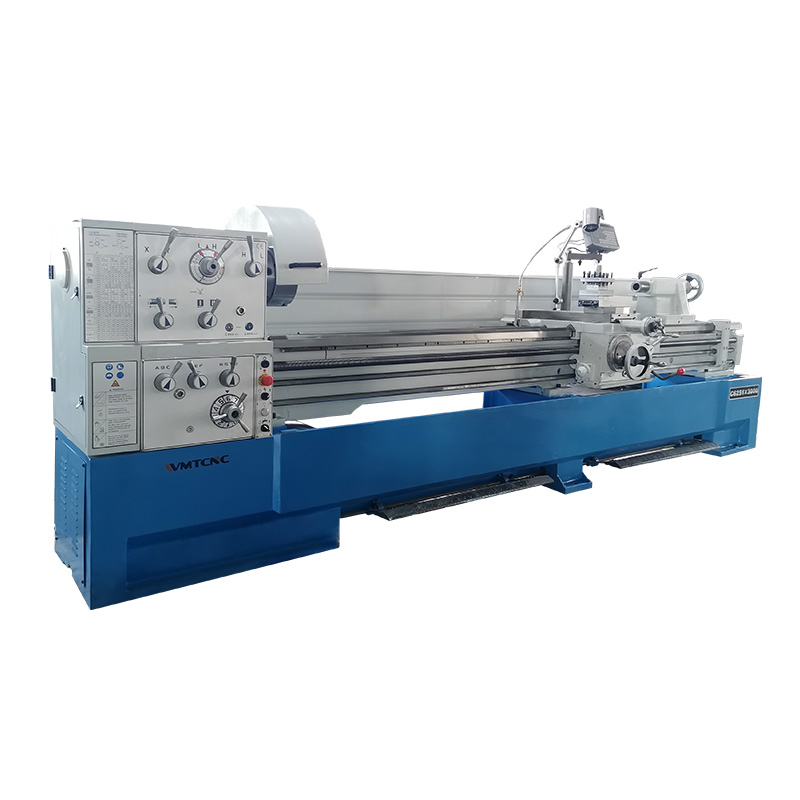

Um torno é uma máquina que roda uma peça de trabalho em torno de um eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno de bancada WMT C6251 irá proporcionar-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Máquina

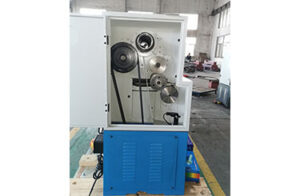

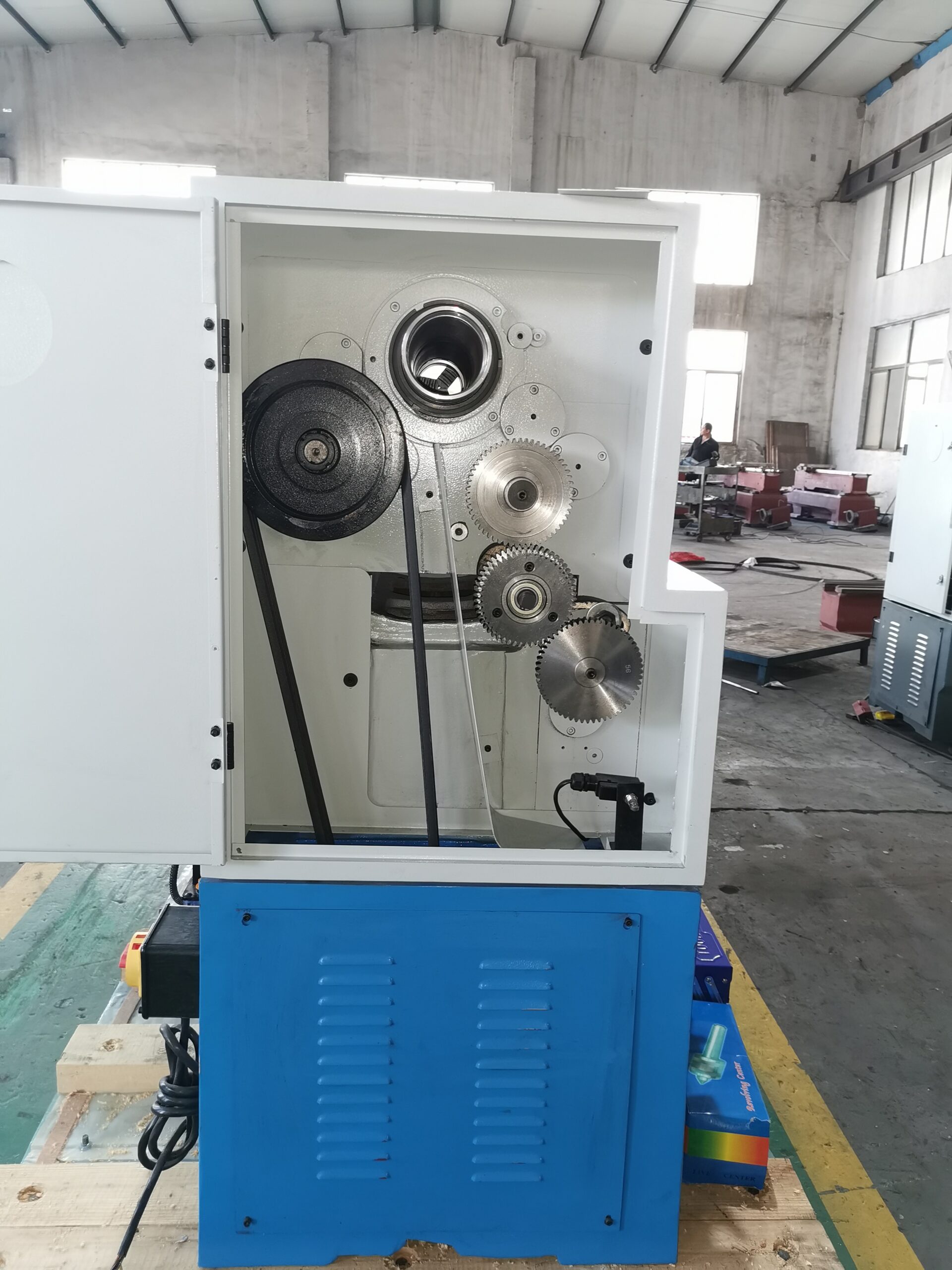

Caixa de Velocidades
Fuso de Precisão
Fuso acionado por engrenagem, mudança rápida de ferramenta, silencioso, elevada rigidez, corte potente.
O mandril de 3 maxilas foi concebido com precisão e repetibilidade para fixar materiais cilíndricos de forma consistente.

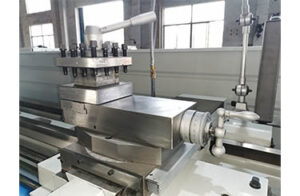

Suporte de Ferramentas de Quatro Estações

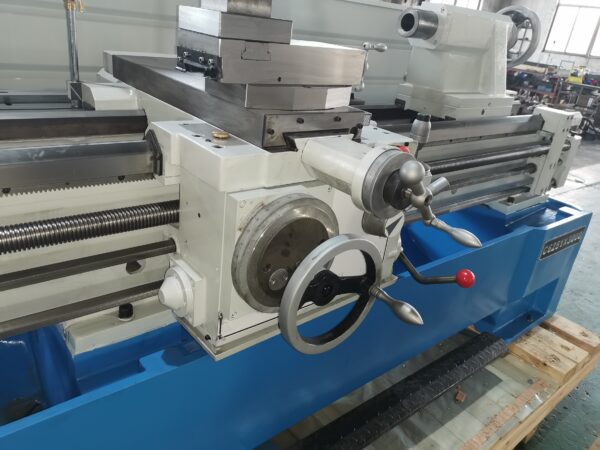

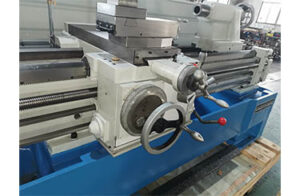

Corrediça Transversal Profissional
Corrediça composta de ranhura em T com suporte de ferramenta de quatro vias, fácil de mudar rapidamente e melhorar a eficiência da maquinação.
Dispositivo rápido para funcionamento da corrediça com uma mão, fácil de mudar rapidamente e melhorar a eficiência da maquinação.

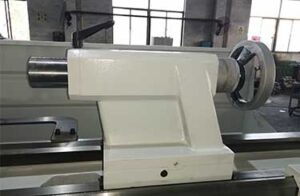

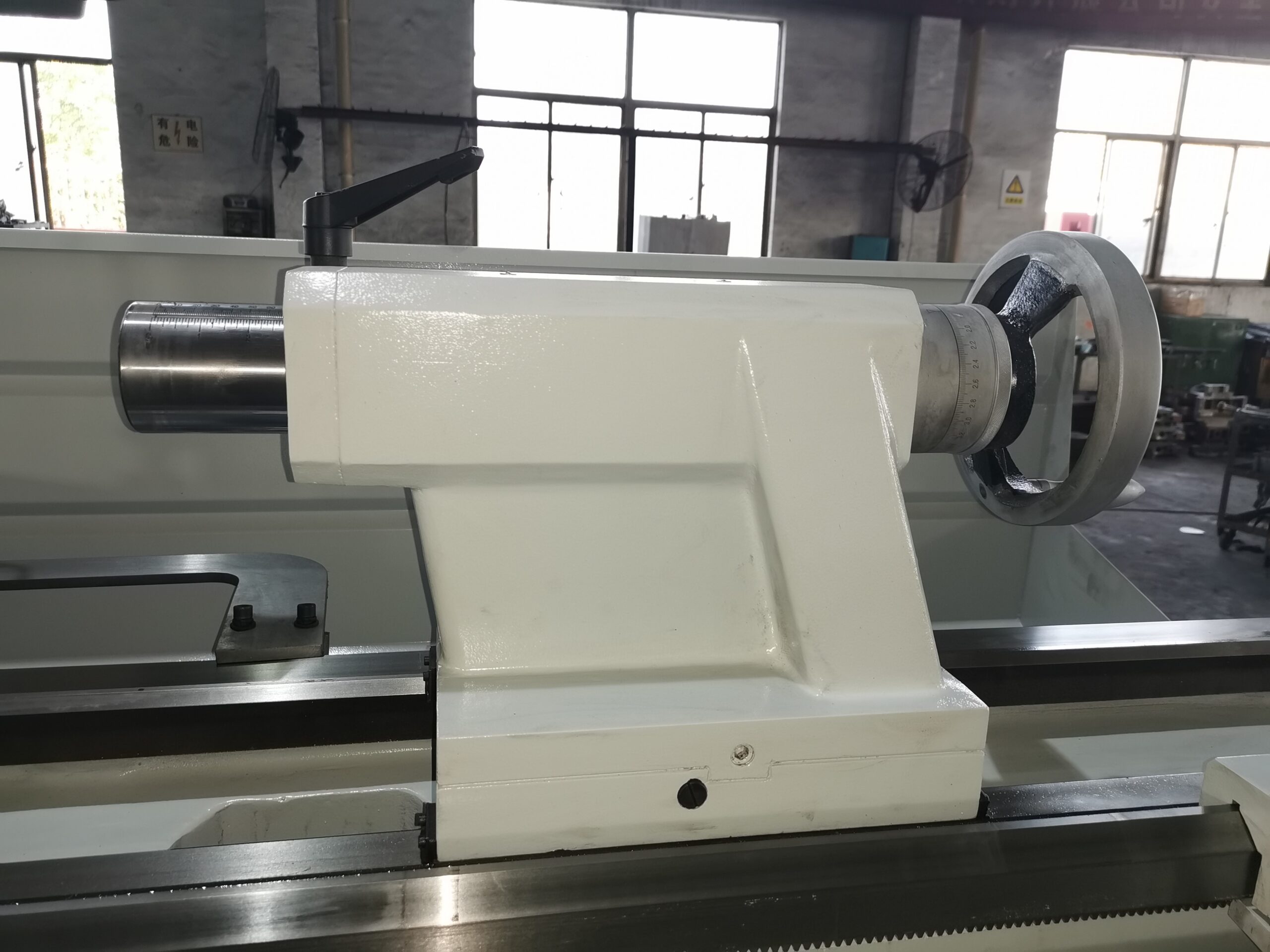

Contraponto

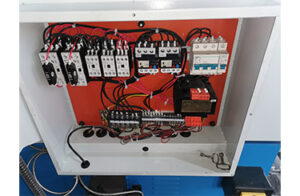

Armário Elétrico
De série com cabeçote móvel manual. Apoia a peça de trabalho, ajuda a centrar e melhora a qualidade do processamento.
Fornece energia e sinais para a máquina-ferramenta e monitoriza o estado de funcionamento de vários equipamentos eléctricos.
Especificação
Especificação
C6251
Balanço máx. sobre a cama
φ510mm
Balanço máx. sobre o escorrega transversal
φ310mm
Balanço máx. no espaço
φ740mm
Distância entre centros
1000/1500/2000/3000mm
Comprimento efetivo da folga
250mm
Largura da base
350mm
Nariz do fuso
D1-8
Furo do fuso
φ80mm
Cone do fuso
MT7
Gama de velocidades do fuso
12 changes, 25-1600r/min
Curso máx. do carro superior
135mm
Curso máx. do carro transversal
320mm
Secção máxima da ferramenta
25×25mm
Passo do parafuso de avanço
6mm
Gama de avanços longitudinais
0.059-1.646mm/rev
Gama de avanços transversais
0.020-0.573mm/rev
Gama de roscas métricas
0.2-14mm
Gama de roscas em polegadas
2-112T.P.I.
Gama de passos diametrais
4-112D.P.
Gama de passos do módulo
39 kinds, 0.1-7M.P.
Diâmetro da fresa do cabeçote móvel
75mm
Curso da fresa do cabeçote móvel
180mm
Cone de fresa do cabeçote móvel
MT5
Potência do motor principal
7.5kw(10HP) 3PH
Motor da bomba de refrigeração
90w
Tamanho total
2390/2840/3340/4340x1150x1430mm
Tamanho da embalagem
2450/2900/3400/4400x1200x1740mm
N.W
1985/2335/2685/3400kg
L.G.
2285/2635/2985/3700kg
Caraterísticas Principais
O sistema do fuso é muito rígido e preciso.
A conceção da transmissão principal é optimizada e as engrenagens do fuso são retificadas com precisão.
O ruído da máquina é baixo. Não há necessidade de mudar as engrenagens.
A máquina pode rodar cerca de 200 tipos de roscas métricas, Whitworth, modulares e D.P.
Um dispositivo de paragem automática é utilizado para parar automaticamente a máquina quando é atingido um determinado comprimento de peça de trabalho, que é um dispositivo de travagem por pedal seguro e fiável que proporciona uma paragem rápida e eficiente durante o funcionamento.
