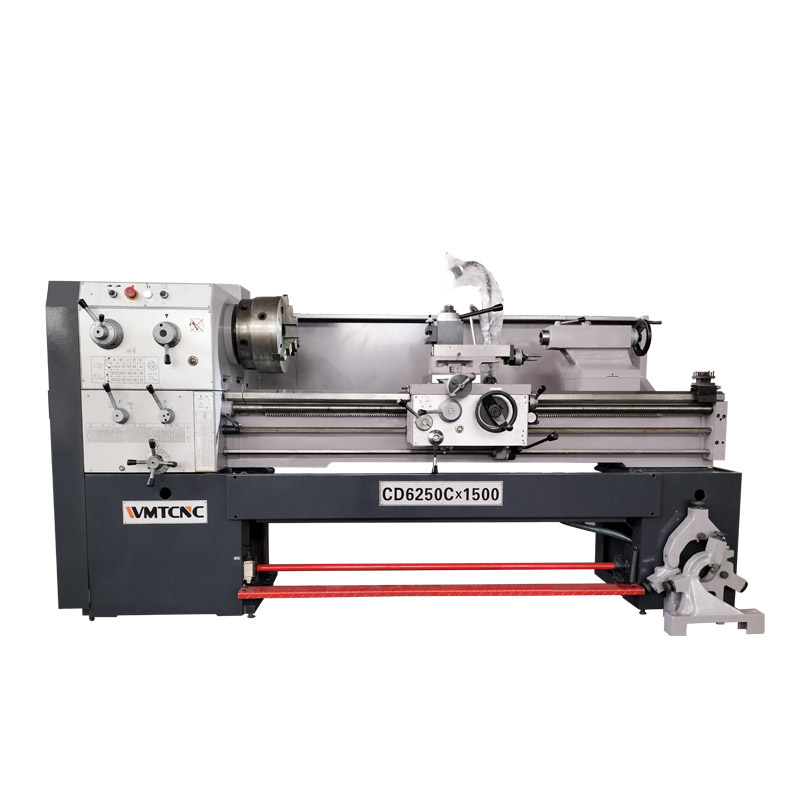

O torno manual é uma máquina que gira uma peça de trabalho em torno de um eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno manual CD6250C da WMTCNC oferece-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Máquin

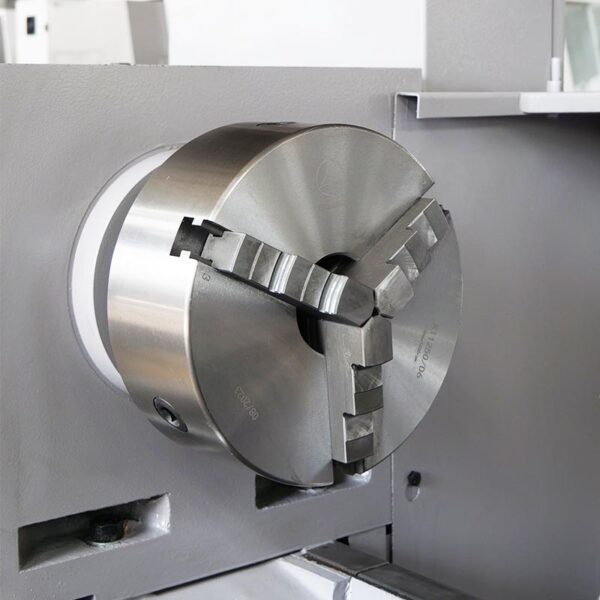

Mandril de Precisão
Suporte de Ferramentas de Quatro Estações
O mandril de 3 maxilas foi concebido com precisão e repetibilidade para fixar materiais cilíndricos de forma consistente.
Corrediça composta de ranhura em T com suporte de ferramenta de quatro vias, fácil de mudar rapidamente e melhorar a eficiência da maquinação.
Corrediça Transversal Profissional

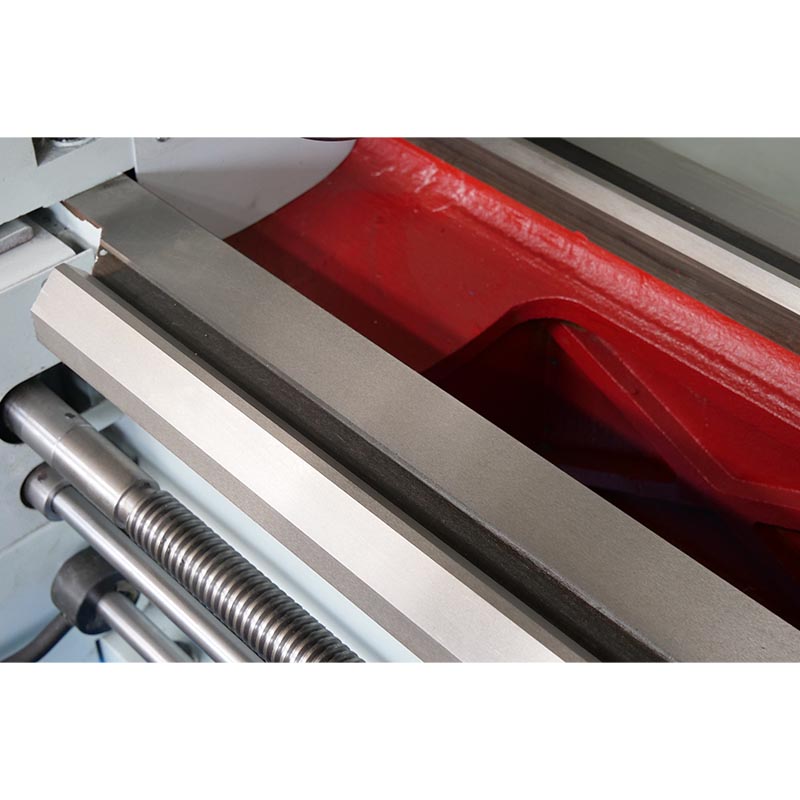

Carris de Guia
Dispositivo rápido para o funcionamento do carro com uma só mão. Fácil de mudar rapidamente e melhorar a eficiência da maquinagem.
O endurecimento por áudio proporciona dureza e resistência ao desgaste.

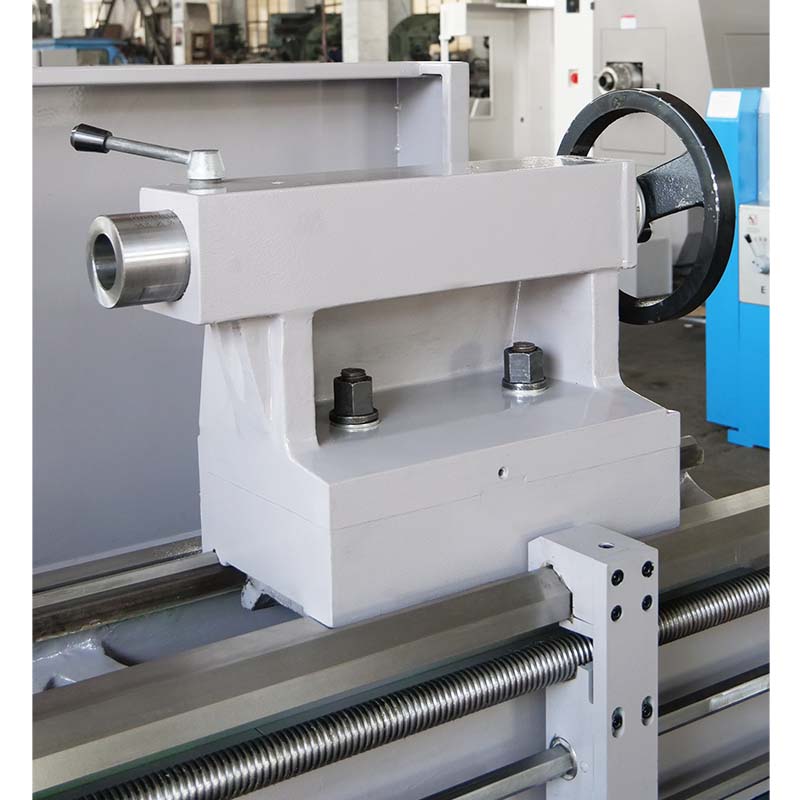

Contraponto
Luz de Trabalho
De série com cabeçote móvel manual. Apoia a peça de trabalho, ajuda a centrar e melhora a qualidade do processamento.
Equipado com luz de trabalho.
Protege a visão do operador e melhora a segurança no trabalho.
Especificação
Especificação
CD6250B/C
Balanço máx. sobre a cama
φ500mm
Balanço máx. sobre o escorrega transversal
φ325mm
Balanço máx. sobre a abertura
φ630mm
Comprimento efetivo da folga
260mm
Distância entre centros
1000mm/1500mm/2000/3000mm
Largura da cama
330mm
Furo do fuso
B:φ65mm C:φ80mm(optional:103mm)
Nariz do fuso
B:ISO-D6, C:ISO-D8
Velocidade do fuso (número)
B:20-1800rpm(15steps)
C:24-1600rpm(15steps)
Gama de avanços longitudinais
66kinds 0.072-4.038mm/rev(0.0027-0.15inch/rev)
Gama de avanços transversais
66kinds 0.036-2.019mm/rev(0.0013-0.075inch/rev)
Gama de roscas métricas
66kinds 0.5-28
Gama de roscas em polegadas
66kinds 1-56inch
Gama de roscas de módulo
33kinds 0.5-3.5mπ
Gama de roscas diametrais
33kinds 8-56D.P.
Curso máx. do carro superior
130mm
Curso máx. do carro transversal
300mm
Secção máx. da ferramenta
25×25mm
Diâmetro da manga do cabeçote móvel
φ65mm
Cone da manga do cabeçote móvel
MT5
Curso máx. do cabeçote móvel
120mm
Potência do motor principal
5.5kw(CD6240/6250), 7.5kw(CD6260)
Motor de avanço rápido
120w
Motor da bomba de refrigeração
125w
Tamanho da embalagem
2420/2920/3460/4720×1150mm×1800mm
N.w/G.w
1000mm: 1560/2210kg 1600/2250kgs 1640/2290kg
1500mm: 1770/2410kg 1830/2470kgs 1870/2530kg
2000mm: 2010/2780kg 2070/2820kgs 2130/2860kg
3000mm: 2400/3200kg 2460/3260kgs 2580/3400kg
Caraterísticas Principais
Camas aquecidas com frequência de voz.
Engrenagens endurecidas e retificadas no eixo.
Com 2 rolamentos cónicos de precisão de grau D no eixo.
Suporte de chão em ferro fundido de luxo integrado.
Certificado de teste de tolerância, fluxograma de teste incluído.
