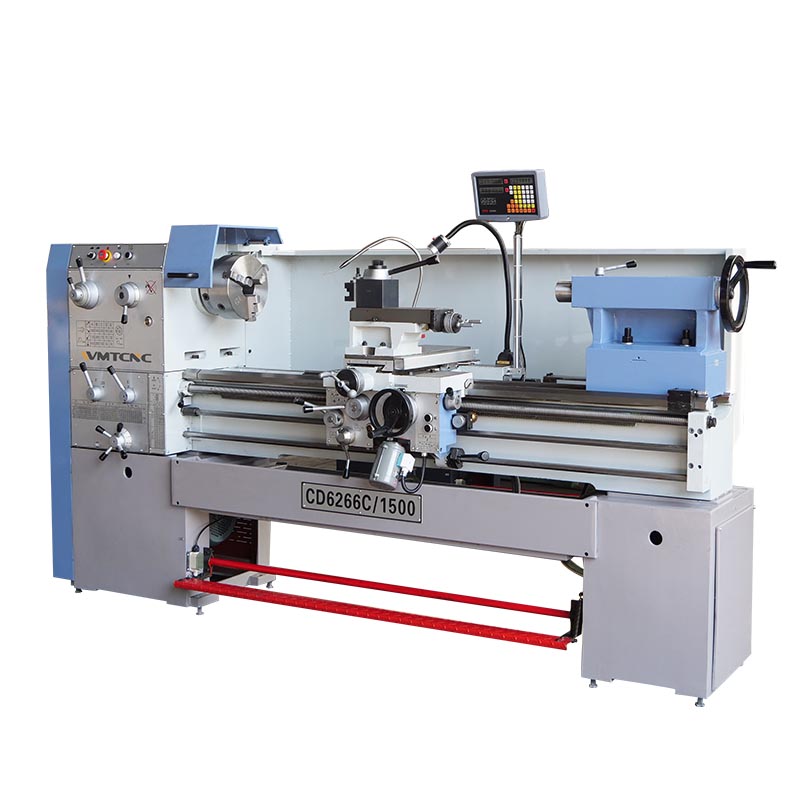

O torno manual é uma máquina que gira uma peça de trabalho em torno de um eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno manual CD6266C da WMTCNC oferece-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Máquina

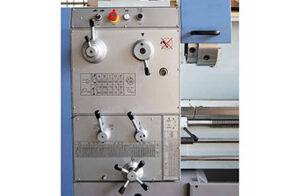

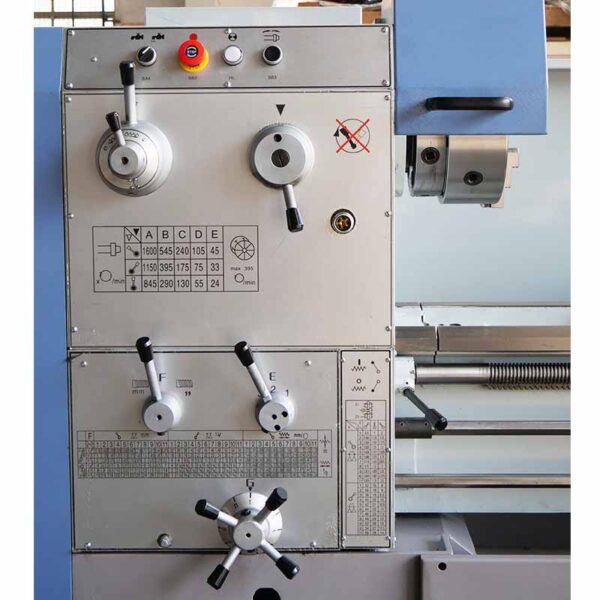

Caixa de Velocidades e Manípulo de Operação
Mandril de Precisão
Fusos acionados por engrenagens, velocidade de mudança da máquina, sem ruído, forte rigidez, corte potente, operação fácil e rápida.
O mandril de 3 maxilas foi concebido com precisão e repetibilidade para fixar materiais cilíndricos de forma consistente.
Suporte de Ferramentas de Quatro Estações

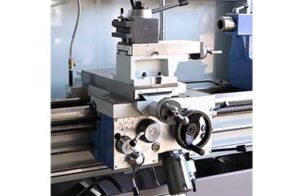

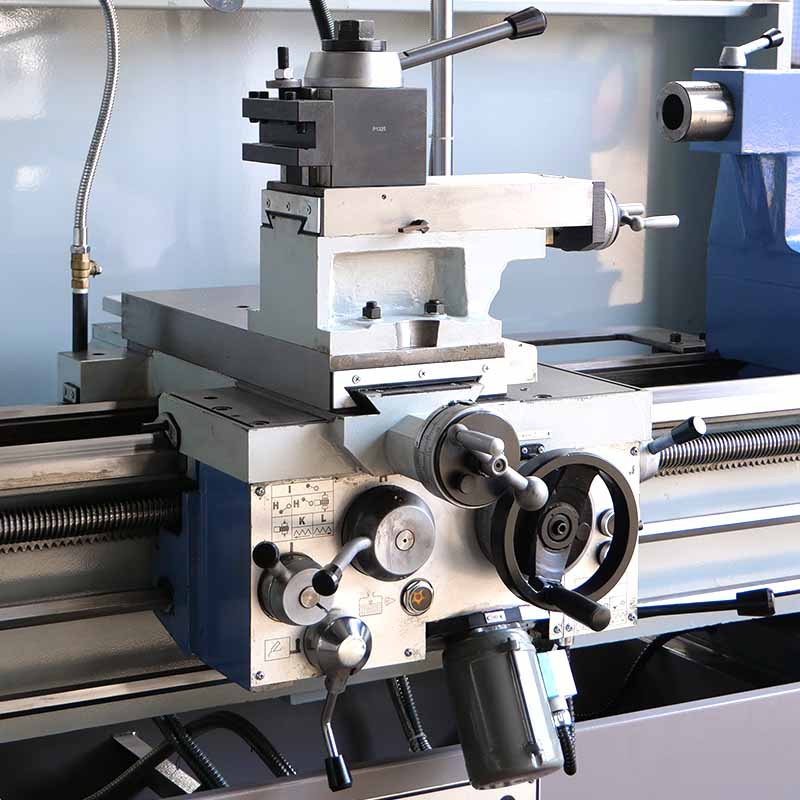

Corrediça Transversal Profissional
Corrediça composta de ranhura em T com suporte de ferramenta de quatro vias, fácil de mudar rapidamente e melhorar a eficiência da maquinação.
Dispositivo rápido para o funcionamento do carro com uma só mão. Fácil de mudar rapidamente e melhorar a eficiência da maquinagem.
Luz de Trabalho

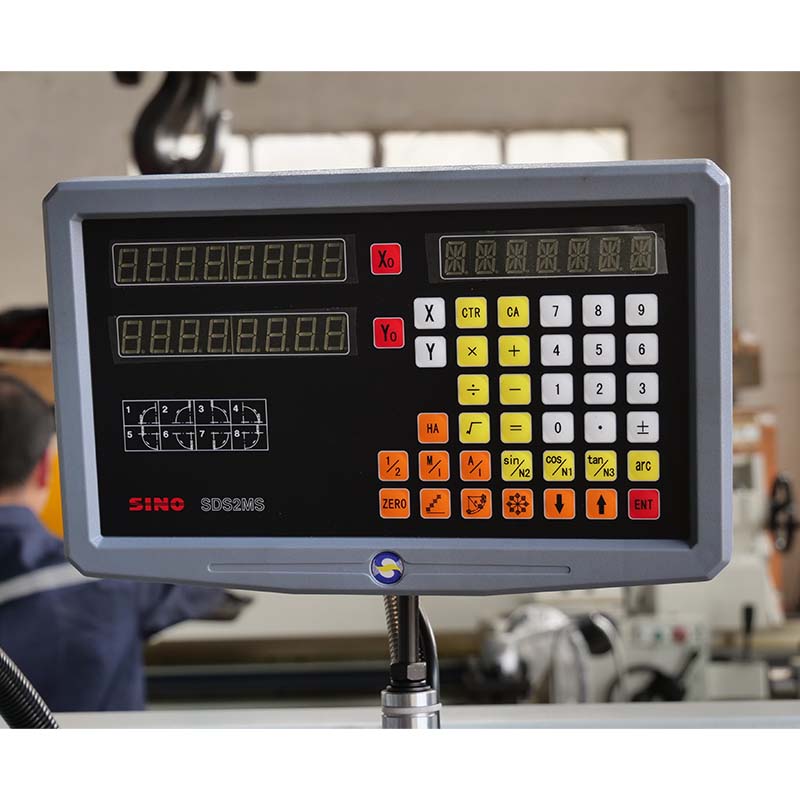

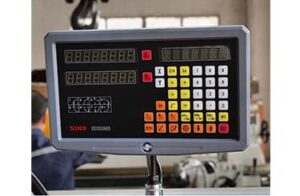

DRO de 3 eixos
Equipado com luz de trabalho.
Protege a visão do operador e melhora a segurança no trabalho.
Ecrã digital de 3 eixos, opcional, custo extra disponível.
Especificação
Especificação
CD6166C/CD6266C
Balanço máx. sobre a cama
φ660mm
Balanço máx. sobre o escorrega transversal
φ425mm
Balanço máx. sobre a abertura
φ790mm
Comprimento efetivo da folga
260mm
Distância entre centros
1000mm/1500mm/2000/3000mm
Largura da cama
330mm
Furo do fuso
80mm(optional:103mm)
Cone do fuso
Metric 85mm/115mm(1:20)
Nariz do fuso
ISO-D8/ISO-D11
Velocidade do fuso (número)
24-1600rpm/20-1200rpm(15steps)
Gama de avanços longitudinais
66kinds 0.072-4.038mm/rev(0.0027-0.15inch/rev)
Gama de avanços transversais
66kinds 0.036-2.019mm/rev(0.0013-0.075inch/rev)
Gama de roscas métricas
66kinds 0.5-28mm
Gama de roscas em polegadas
66kinds 1-56inch
Gama de roscas de módulo
33kinds 0.5-3.5mπ
Gama de roscas diametrais
33kinds 8-56D.P.
Curso máx. do carro superior
130mm
Curso máx. do carro transversal
300mm
Secção máx. da ferramenta
25×25mm
Diâmetro da manga do cabeçote móvel
φ65mm
Cone da manga do cabeçote móvel
MT5
Curso máx. do cabeçote móvel
120mm
Potência do motor principal
5.5kw or 7.5kw
Motor de avanço rápido
120w
Motor da bomba de refrigeração
125w
Tamanho da embalagem
2420/2920/3460/4720×1150mm×1800mm
N.w/G.w
1000mm: 1860/2600kg
1500mm: 2070/2860kg
2000mm: 2130/3170kg
3000mm: 2720/3600kg
Caraterísticas Principais
Estrutura plana de grandes dimensões, com bom aspeto.
Depois de saciar a engrenagem dura, moagem de precisão.
Equilíbrio dinâmico das peças do fuso.
Várias opções: Métrica, polegada, volante à direita, tensão múltipla, frequência, com proteção do requisito CE e sistema de movimento rápido.
CD6166C/CD6266C e embraiagem mecânica personalizáveis.
