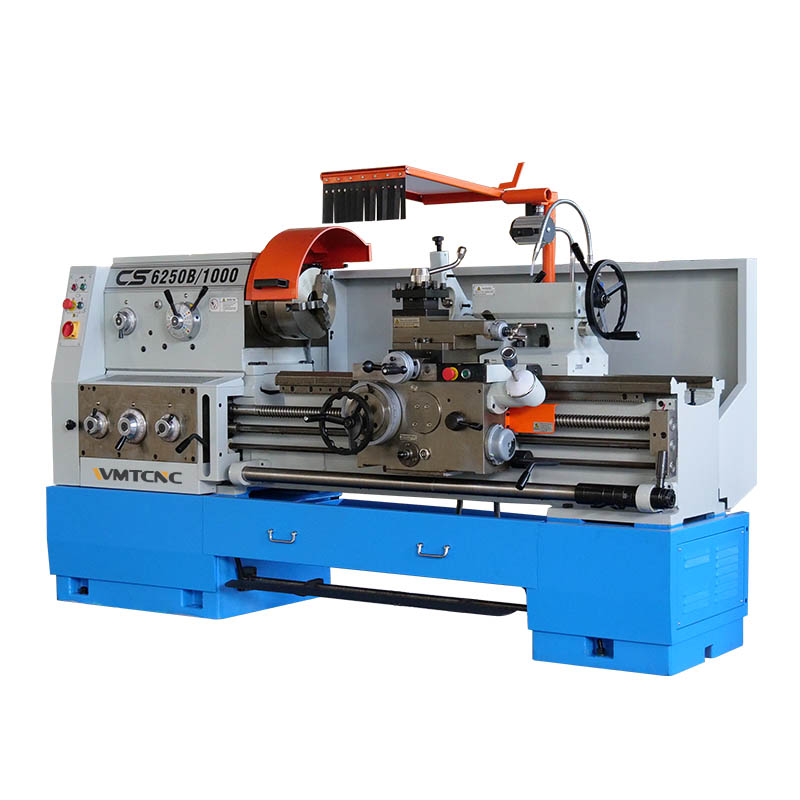

Um torno é uma máquina que roda uma peça de trabalho em torno de um eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno de bancada WMT CS6250B irá proporcionar-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.

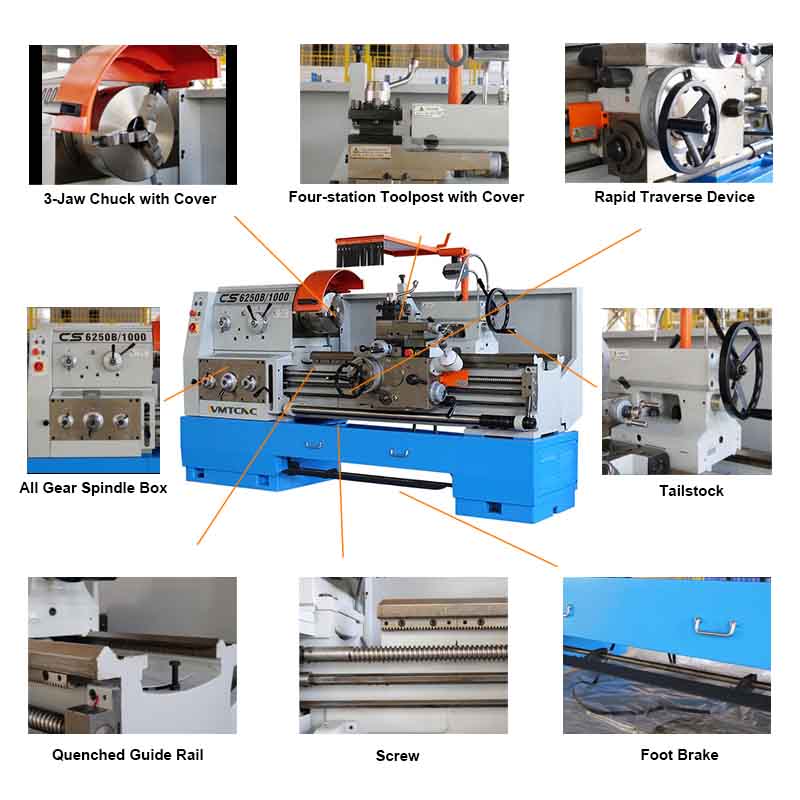

Detalhes da Máquina

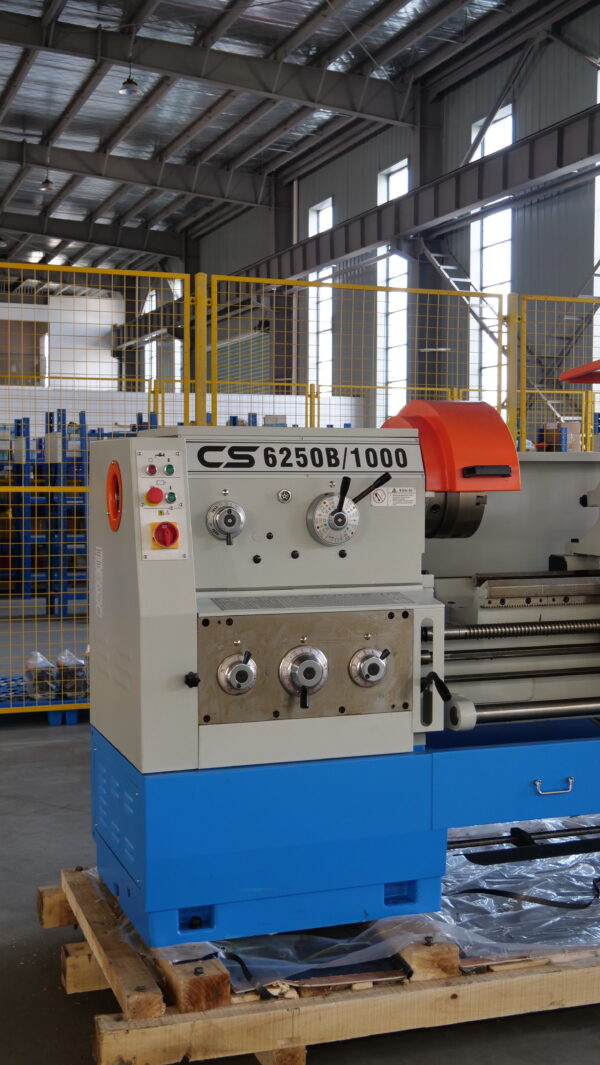

Caixa de Fuso All Gear

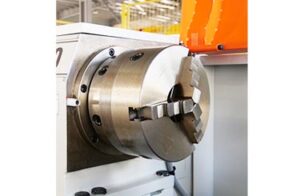

Fuso-de-precisão
Furo do fuso: 82 mm
Velocidade do fuso: 24 passos 9-1600r/min
As engrenagens são endurecidas e rectificadas com precisão. Baixo nível de ruído, corte potente.
Oferece elevada precisão e repetibilidade para uma fixação estável de materiais cilíndricos.

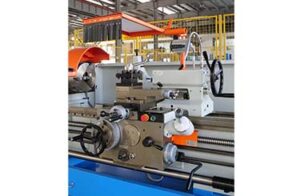

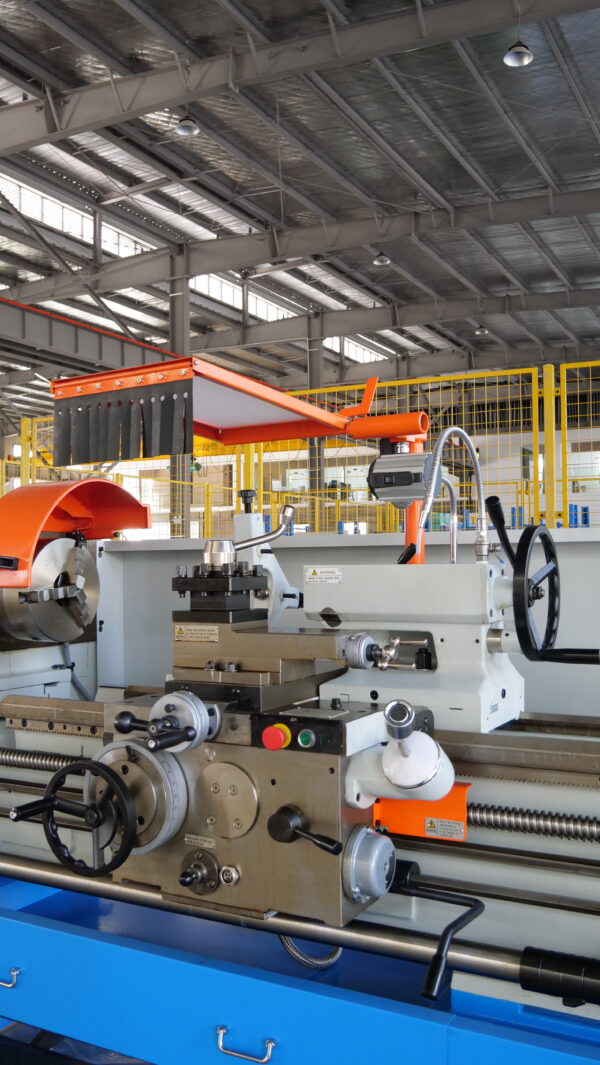

Porta-ferramentas de Quatro Estações com Tampa
Contraponto
Corrediça composta de ranhura em T com suporte de ferramenta de quatro vias, fácil de mudar rapidamente e melhorar a eficiência da maquinação.
De série com cabeçote móvel manual. Apoia a peça de trabalho, ajuda a centrar e melhora a qualidade do processamento.

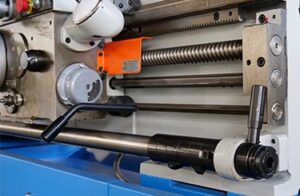

Parafuso

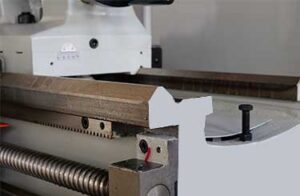

Calha de Guia
Parafuso de retificação de precisão, boa rigidez e resistência ao desgaste através de tratamento para garantir uma elevada precisão de funcionamento.
O endurecimento por áudio proporciona dureza e resistência ao desgaste.
Especificação
Especificação
Unidad
CS6150 / CS6250 / CS6150B / CS6250B
Capacidade
Diâmetro máx. de oscilação sobre a cama
mm
φ500
Diâmetro máx. de oscilação sobre o carro transversal
mm
φ300
Diâmetro máx. de oscilação sobre a fenda
mm
φ710
Comprimento efetivo na fenda
mm
240
Comprimento máximo da peça de trabalho
mm
750/1000/1500/2000/3000
Comprimento máximo de viragem
mm
700/950/1450/1950/2950
Fuso
Diâmetro do furo do fuso
mm
φ52; B: φ82; C: φ105
Cone do furo do fuso
Morse No.6; B: φ90 1:20; C: φ113 1:20
Tipo de nariz do fuso
ISO 702/III No.6 Bayonet; B/C: ISO 702/II No.8 Cam lock
Velocidades do fuso
r/min
24 levels 9–1600
Avanços e roscas
Curso máx. do porta-ferramentas superior
mm
145
Curso máximo da haste inferior
mm
320
Secção da ferramenta
mm
25×25
Avanço do eixo X
m/min
50Hz:1.9; 60Hz:2.3
Avanço do eixo Z
m/min
50Hz:4.5; 60Hz:5.4
Avanços do eixo X
mm/r
0.012–2.73, 93 kinds
Avanços do eixo Z
mm/r
0.028–6.43, 93 kinds
Roscas métricas
mm
0.5–224, 48 kinds
Roscas em polegadas
t.p.i
72–1/8, 46 kinds
Roscas de módulo
πmm
0.5–112, 42 kinds
Roscas de passo diametral
DP
56–1/4, 45 kinds
Cabeçote móvel
Diâmetro da fresa
mm
φ75
Curso máximo da fresa
mm
150
Cone da fresa [Morse]
Morse No.5
Motor
Potência do motor principal
kW
7.5
Potência do motor de deslocação rápida
kW
0.3
Potência do motor da bomba de refrigeração
kW
0.12
Outros
Comprimento
mm
2382/2632/3132/3632/4632
Largura
mm
975
Altura
mm
1230/1270/1350/1270/1450
Peso
kg
2050/2100/2300/2500/2900
Caraterísticas Principais
É adequado para uma variedade de operações de torneamento, tais como torneamento de superfícies cilíndricas internas e externas, cónicas e outras superfícies rotativas e superfícies de extremidade. Também pode processar várias roscas normalmente utilizadas, tais como roscas métricas, imperiais, de módulo e de passo diametral, bem como furar, alargar, roscar e desenhar ranhuras de arame.
Cama horizontal de binário elevado, cuidadosamente fabricada em ferro fundido de alta qualidade, e a superfície da guia é tratada com precisão por endurecimento por indução de média frequência.
O par de guias composto por correias macias de politetrafluoroetileno é resistente ao desgaste, absorve as vibrações e tem boa retenção de precisão.
O eixo adopta uma estrutura de três rolamentos com boa rigidez, alta precisão e grande capacidade de corte.
A gama de regulação da velocidade é ampla e pode ser selecionada uma velocidade relativamente razoável.
Para além de completar o trabalho de torneamento convencional, o torno de bancada também pode tornear várias peças planas e com formas especiais.
