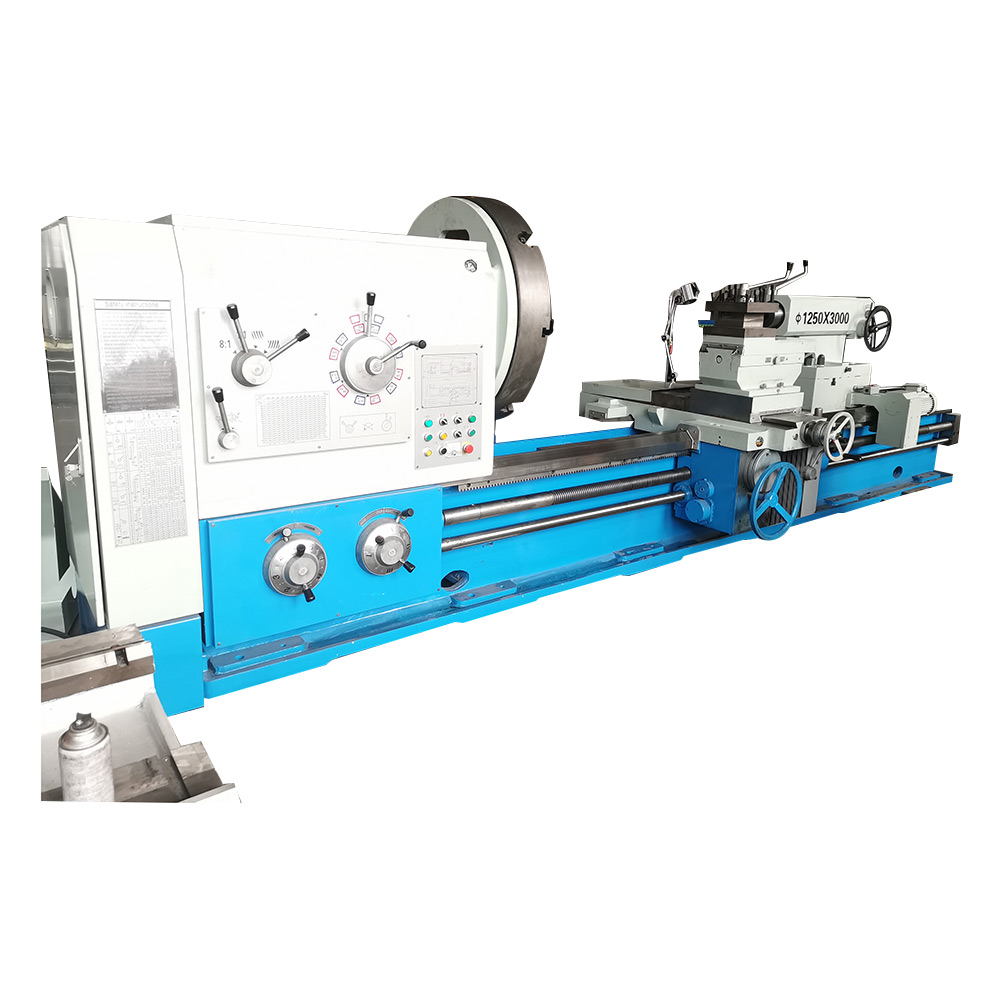

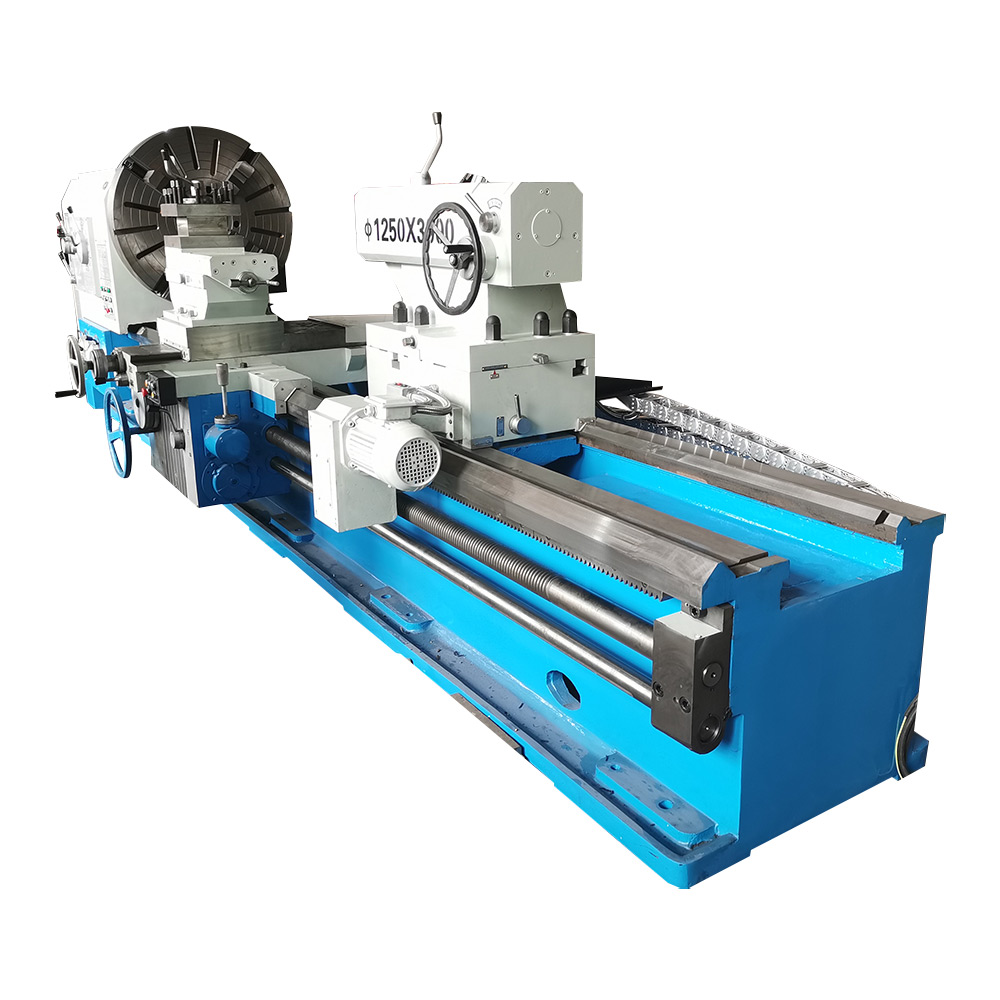

Um torno é uma máquina que roda uma peça de trabalho num eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno mecânico para cargas pesadas BRAND WMT CW61125 irá proporcionar-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Máquina
Diâmetro do Fuso
DRO para Opcional
Contraponto
Caixa Eléctrica
Especificação
Especificação
CW61125
Cama rebatível
1250mm
Largura da cama
755mm
Comprimento da peça de trabalho
1500 / 3000 / 5000 / 6000 / 8000 / 15000mm
Posto de ferramentas giratório
865mm
Comprimento máximo de viragem
1300 / 2800 / 4800 / 5800 / 7800 / 14800mm
Tipos de avanço do porta-ferramentas por rotação do fuso
56 kinds
Avanço transversal
0.1–12 mm/r
Avanço longitudinal
0.05–6 mm/r
Avanço superior do porta-ferramentas
0.025–3 mm/r
Rosca métrica
43 kinds, 1–20 mm
Rosca Inch
29 kinds, 28–3/8 teeth/inch
Rosca de módulo
45 kinds, 0.5–60 mm
Rosca de passo
25 kinds, 1–56 mm
Furo do fuso
130mm
Cone frontal do fuso
Metric 140
Velocidade do fuso (para a frente)
21 kinds, 2–200 r/min
Velocidade do fuso (inversa)
12 kinds, 2.24–178 r/min
Secção máxima da ferramenta
45 × 45 mm
Curso longitudinal do porta-ferramentas
630 mm
Deslocação superior do porta-ferramentas
300 mm
Movimento rápido do porta-ferramentas (L/C/U)
3470 / 1870 / 935 mm/min
Diâmetro e curso da manga central
160 × 300 mm
Cone do cabeçote móvel
MT6
Movimento do cabeçote móvel
±25 mm
Motor principal
Y180L-4, 22 kW
Especificação da correia de transmissão principal
2134C / 2235C / 2540C
Motor rápido do carro
JC02-21-2, 1.5 kW
Bomba de refrigeração
JCB-45, 0.15 kW
Caudal da bomba de refrigeração
45 L/min
Caraterísticas Principais
Efetuar o torneamento interno e externo, o torneamento cónico, o faceamento e o torneamento de outras peças rotativas;
Executar roscagem em polegadas, métrica, módulo e D.P;
Efetuar perfuração, mandrilagem e brochagem de ranhuras;
Respetivamente com furo passante, que pode suportar barras de maior diâmetro;
Nestes tornos standard são utilizados os sistemas métrico e de polegadas, o que facilita o trabalho de pessoas de países com sistemas de medição diferentes;
Os utilizadores podem escolher entre travão de mão e travão de pé;
Estão disponíveis fontes de alimentação de diferentes tensões (220 V/380 V/420 V) e diferentes frequências (50 Hz, 60 Hz).
