Description

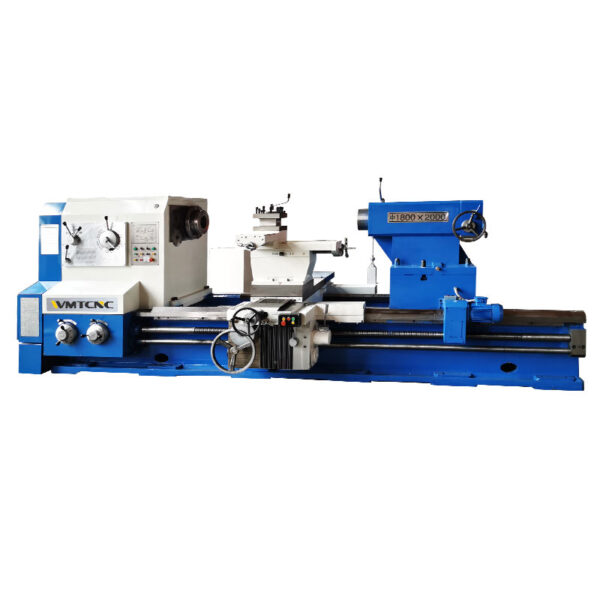

Um torno é uma máquina que roda uma peça de trabalho num eixo rotativo para efetuar várias operações, tais como cortar, retificar, serrilhar, perfurar, moldar, facear e tornear. O torno de grandes dimensões WMT CW61180 para trabalhos pesados irá proporcionar-lhe um serviço perfeito graças ao seu excelente desempenho, elevada rigidez, estabilidade a longo prazo e maior precisão.
Especificação
| Especificação | CW61180 |
| Cama rebatível | 1800mm |
| Largura da cama | 1100mm |
| Comprimento da peça de trabalho | 1500/3000/5000/6000/8000/15000mm |
| Posto de ferramentas giratório | 1600mm |
| Comprimento máximo de viragem | 1300/2800/4800/5800/7800/14800mm |
| Tipo de avanço do porta-ferramentas em cada rotação do fuso | 56 kinds |
| Gama de avanços transversais do porta-ferramentas em cada rotação do fuso | 0.1-12mm/r |
| Gama de avanços longitudinais do porta-ferramentas em cada rotação do fuso | 0.05-6mm/r |
| Pilar superior | 0.025-3mm/r |
| Rosca métrica | 43 kinds 1-20mm |
| Rosca Inch | 29 kinds 28-3/8 teeth / inch |
| Rosca de módulo | 45 kinds 0.5-60mm |
| Rosca de passo | 25 kinds 1-56mm |
| Furo do fuso | 130mm |
| Cone frontal do fuso | Metric 140 |
| Passos e gama de velocidades do fuso para a frente | 21 kinds 2-200r/min |
| Marcha atrás | 12 kinds 2.24-178 r/min |
| Secção máxima da ferramenta | 45×45mm |
| Curso longitudinal do porta-ferramentas | 630mm |
| Deslocação superior do porta-ferramentas | 300mm |
| Movimento rápido do porta-ferramentas Longitudinal/Cruzado/Superior | 3470/1870/935mm/min |
| Diâmetro e curso da manga central | 210×300mm |
| Cone do cabeçote móvel | MT6 |
| Movimento longitudinal do cabeçote móvel | ±25 |
| Motor principal | Y180L-4 22KW |
| Especificação da correia em V de transmissão principal | 2540C 2880C |
| Motor rápido do carro | JC02-21-2-1.5KW |
| Bomba de refrigeração | JCB-45 0.15KW |
| Fluxo da bomba de refrigeração | 45L/min |
| Mandril de 4 maxilas | 1250/1400mm |
| Descanso fixo | 50-600mm |
| Descanso de seguimento | 50-220mm |
Caraterísticas Principais
- A caixa deslizante tem uma estrutura de movimento rápido, operação de visualização de um único punho; fuso e inversão de marcha para o travão e o utilizador pode escolher controlo hidráulico ou maquinaria de controlo manual.
- O porta-ferramentas da máquina com um único motor de cilindro rotativo, também pode usar o porta-ferramentas e o comprimento do cone de rotação de alimentação longitudinal.
- A máquina é adequada para o processamento de peças de aço e de metais não ferrosos de grandes e médias dimensões, e pode efetuar torneamento cilíndrico, furos internos, corte de faces, perfuração, mandrilagem e encaixe.
- Tem uma estrutura de segurança na caixa deslizante, que pode evitar danos no torno devido a sobrecarga.
