Description

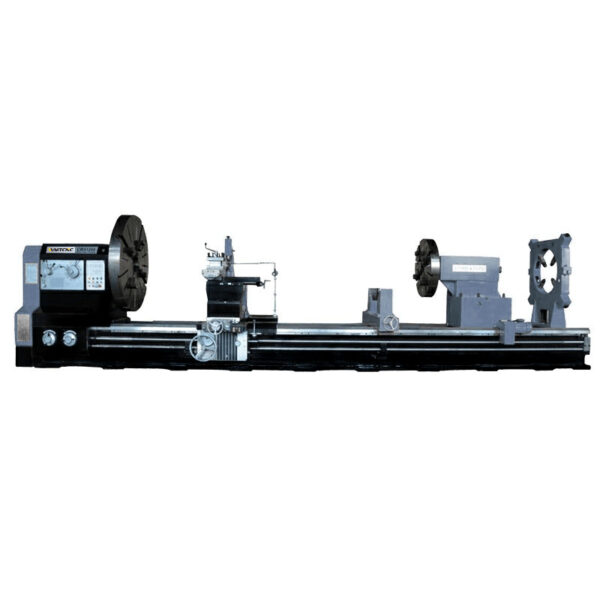

O torno para trabalhos pesados CW61200 é principalmente adequado para cortar peças de trabalho dentro e fora de peças cilíndricas redondas, cones e outras peças rotativas, maquinar várias roscas métricas, em polegadas, de módulo e de passo diametral normalmente utilizadas, e brochagem de ranhuras de óleo e ranhuras de chaveta.
Especificação
| Especificação | CW61200 |
| Cama rebatível | 2000mm |
| Largura da cama | 1100mm |
| Comprimento da peça de trabalho | 1500/3000/5000/6000/8000/15000mm |
| Posto de ferramentas giratório | 1580mm |
| Comprimento máximo de viragem | 1300/2800/4800/5800/7800/14800mm |
| Tipo de avanço do porta-ferramentas | 56 kinds |
| Avanços transversais | 0.1-12mm/r |
| Avanços longitudinais | 0.05-6mm/r |
| Pilar superior | 0.025-3mm/r |
| Rosca métrica | 44 kinds 1-20mm |
| Rosca Inch | 31 kinds 28-1/48 |
| Rosca de módulo | 45 kinds 0.5-60mm |
| Rosca de passo | 38 kinds 1/2-56D.P |
| Furo do fuso | 130mm |
| Cone frontal do fuso | Metric 140 |
| Velocidades do fuso (fwd) | 21 kinds 2-200rpm |
| Velocidades do fuso (rev) | 12 kinds 2.25-178rpm |
| Seção máx. da ferramenta | 45×45mm |
| Curso longitudinal | 630mm |
| Curso superior | 300mm |
| Movimento rápido (L/C/S) | 3470/1870/935mm/min |
| Manga central (D×C) | 210×300mm |
| Cone do cabeçote móvel | MT6 |
| Movimento do cabeçote | ±25mm |
| Motor principal | 22kW |
| Correia de transmissão | 2540C / 2880C |
| Motor rápido | 1.5kW |
| Bomba de refrigeração | 90W |
| Fluxo da bomba | 45L/min |
| Mandril 4 maxilas | 1250/1400mm |
| Descanso fixo | 50-600mm |
| Descanso de seguimento | 50-220mm |
Caraterísticas Principais
- A caixa deslizante tem uma estrutura de movimento rápido, operação de visualização de um único punho; fuso e inversão de marcha para o travão e o utilizador pode escolher controlo hidráulico ou maquinaria de controlo manual.
- O porta-ferramentas da máquina com um único motor de cilindro rotativo, também pode usar o porta-ferramentas e o comprimento do cone de rotação de alimentação longitudinal.
- A máquina é adequada para o processamento de peças de aço e de metais não ferrosos de grandes e médias dimensões, e pode efetuar torneamento cilíndrico, furos internos, corte de faces, perfuração, mandrilagem e encaixe.
- Tem uma estrutura de segurança na caixa deslizante, que pode evitar danos no torno devido a sobrecarga.
