Description

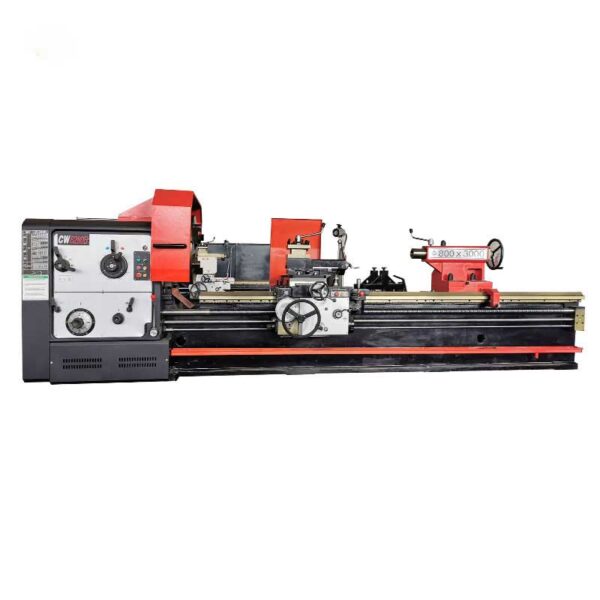

O torno de grande porte CW6280B é adequado principalmente para cortar a peça de trabalho no interior e no exterior de peças cilíndricas redondas, cónicas e outras peças rotativas, maquinar várias roscas métricas, em polegadas, modulares e de passo diametral, e brochar ranhuras de óleo e ranhuras de chaveta.
Especificação
| Especificação | Unidade | CW6180B / CW6280B |
| Cama basculante | mm | 800 |
| Posto de ferramentas basculante | mm | 480 |
| Comprimento da peça de trabalho | mm | 1000 / 1500 / 3000 / 4000 / 5000 |
| Folga / largura da peça | mm | 1000 / 310 |
| Furo do fuso | mm | 105mm D11 / 130mm D11 |
| Cone frontal do fuso | – | 120mm MT5 |
| Velocidade e gama do fuso | rpm | 18 kinds, 7.5 ~ 1000 |
| Passo e gama do avanço transversal | mm/r | 64 kinds, 0.05 ~ 24.3 |
| Gama 1:1 | – | 0.1 ~ 1.52 |
| Gama 16:1 | – | 1.6 ~ 24.3 |
| Mudança de engrenagens gama de micro-alimentação | mm/r | 0.05 ~ 0.912 |
| Relação avanço longitudinal / transversal | – | 1:02 |
| Velocidade rápida do fuso | mm/min | 4000 |
| Passo do parafuso de avanço | – | 12 (metric), 1/2″ (inch) |
| Rosca métrica | mm | 50 kinds 1–240 (14 other types) |
| Rosca polegada | TPI | 50 kinds 1–240 (14 other types) |
| Rosca de módulo | mm | 53 kinds 0.5–120 |
| Rosca de passo | DP | 24 kinds 28–1 |
| Curso inferior do porta-ferramentas | mm | 500 |
| Curso superior do porta-ferramentas | mm | 200 |
| Curso do cabeçote móvel | mm | 250 |
| Cone do cabeçote móvel | – | MT6 |
| Largura e dureza da cama | mm | 550 RC50 |
| Motor principal | kW | 11 |
| Motor rápido | kW | 1.1 |
| Motor da bomba de refrigeração | W | 90 |
| Peso de carga | kg | 2000 / 3000 |
Características Principales
- Roscado en pulgadas, métrico, módulo y D.P.;
- Realización de taladrado, mandrinado y brochado de ranuras;
- Respectivamente con agujero de husillo pasante, que puede alojar barras de mayor diámetro;
- En estos tornos de serie se utilizan tanto el sistema en pulgadas como el métrico, lo que facilita el trabajo a personas de países con sistemas de medición diferentes;
- Los usuarios pueden elegir entre freno de mano y freno de pie;
- Hay disponibles fuentes de alimentación de diferentes voltajes (220 V/380 V/420 V) y diferentes frecuencias (50 Hz, 60 Hz).
