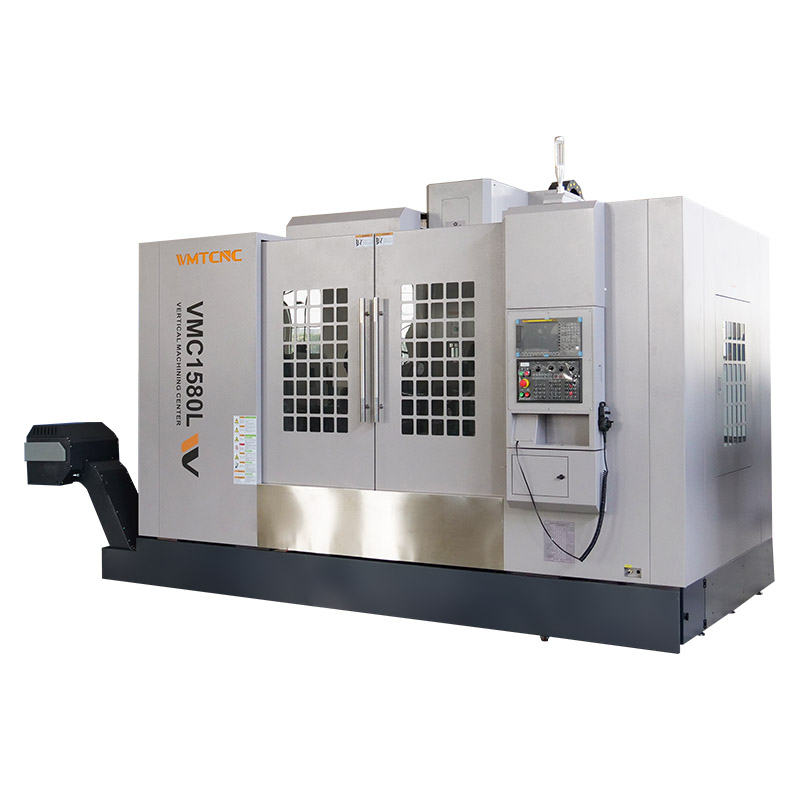

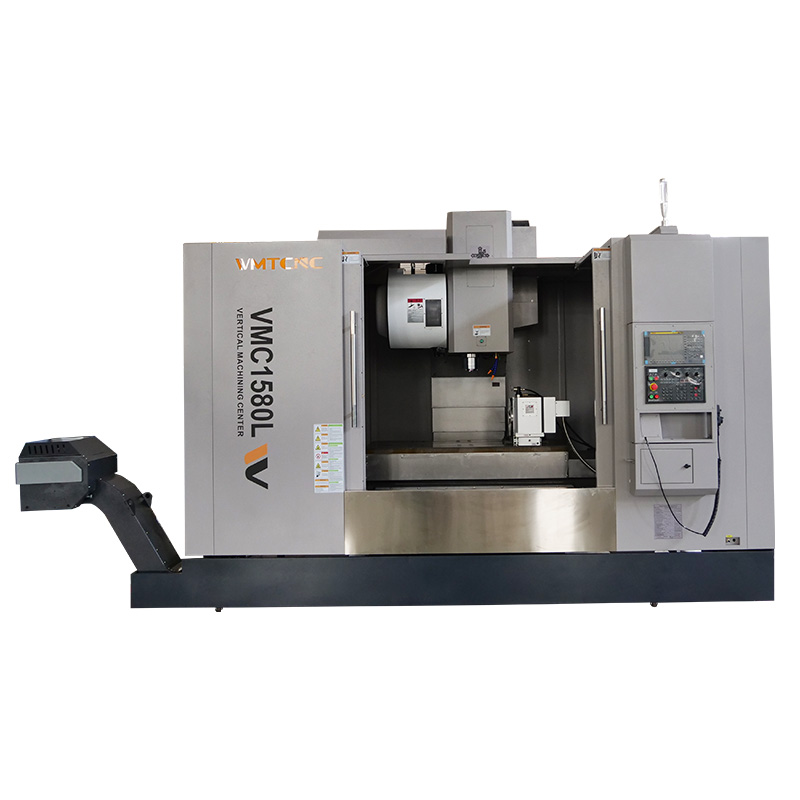

O centro de maquinação CNC de 4 eixos VMC1580L adopta um padrão de design internacional avançado.
Além disso, apresenta uma estrutura moderna com componentes e peças sobressalentes de alta qualidade.
Por isso, tem um bom desempenho tanto na maquinação de peças de precisão como no processamento de moldes.
Como resultado, o VMC1580L da WMTCNC proporciona um excelente desempenho e uma estabilidade fiável a longo prazo.
Além disso, garante uma forte rigidez e uma maior precisão para aplicações exigentes.
Detalhes da máquina
SISTEMA DE CONTROLO CNC
TAIWAN ATC

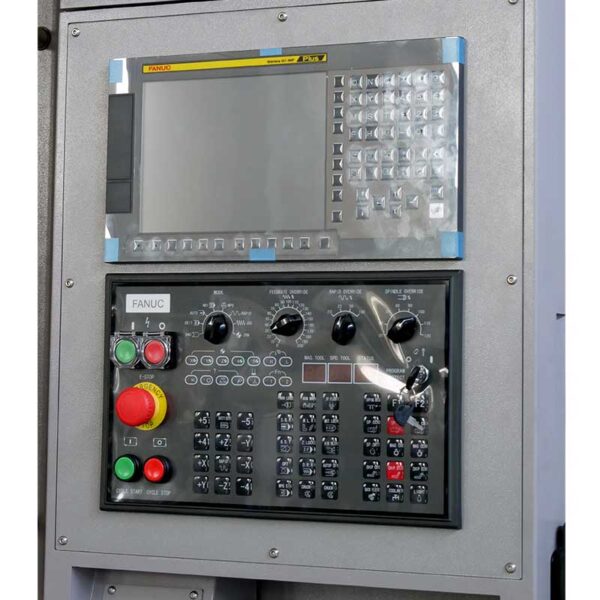

O sistema de controlo CNC pode ser selecionado: GSK / Siemens / FANUC

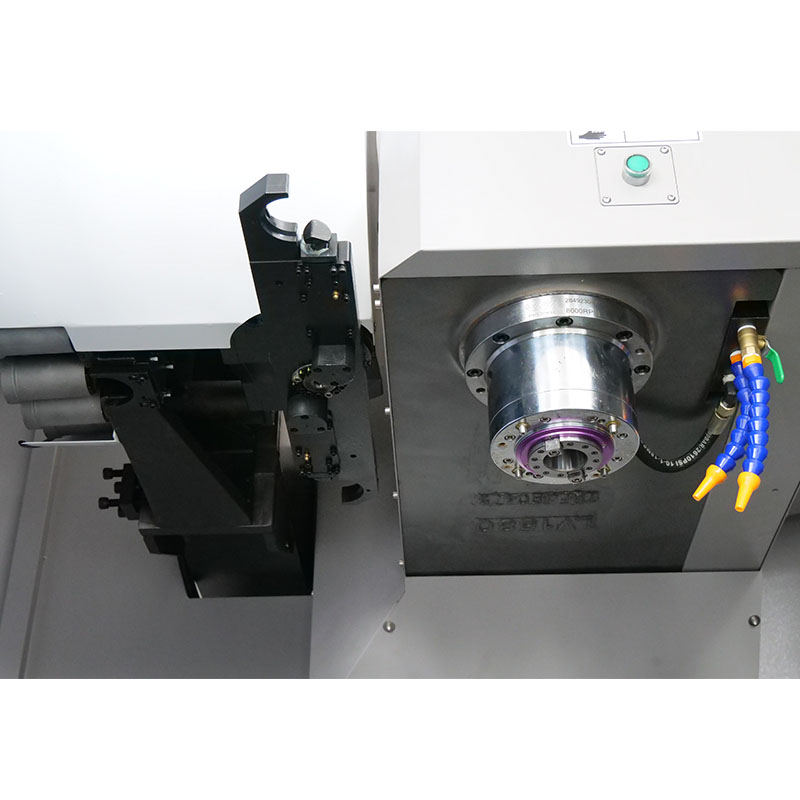

16 ferramentas ATC de Taiwan
TAIWANESE SPINDLE

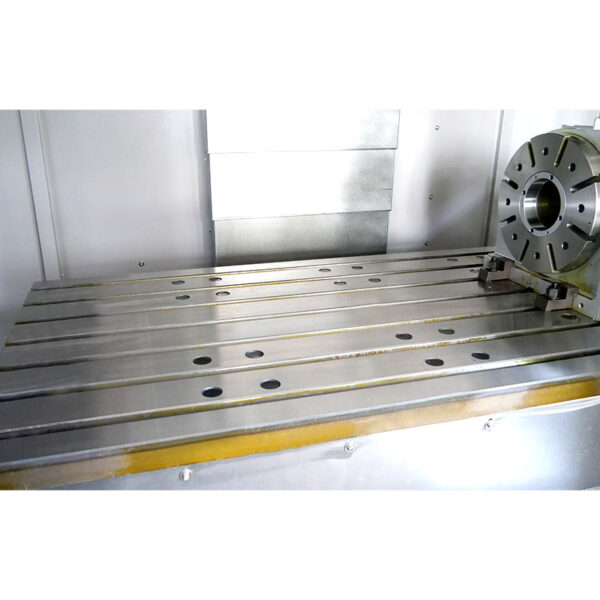

BANCADA DE TRABALHO

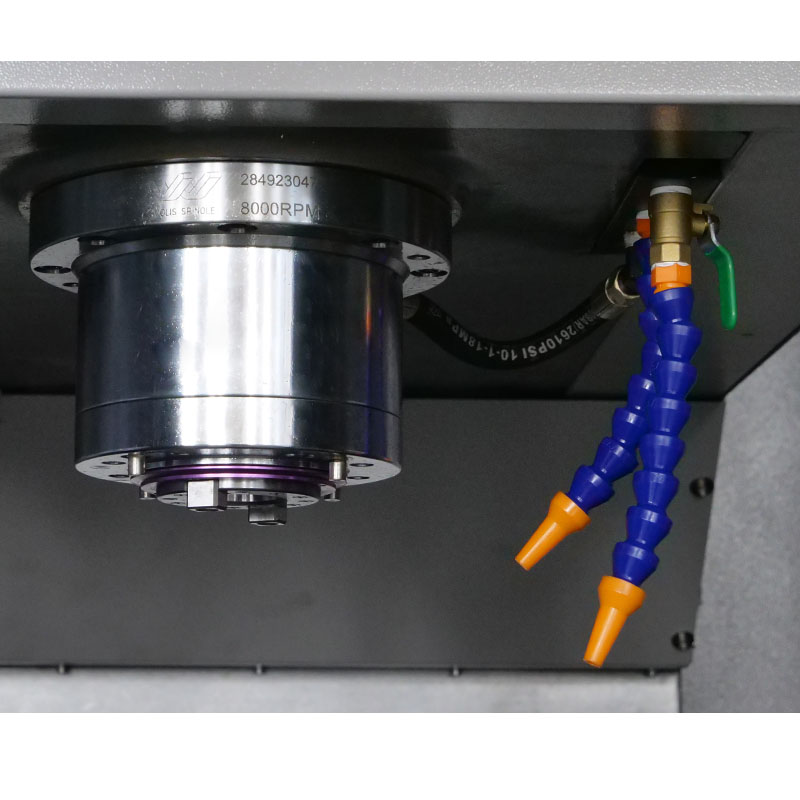

Eixo BT40 de 8000 rpm. Alta velocidade e precisão. Bom acabamento superficial.
Fuso de esferas HIWIN de Taiwan. Guia linear HIWIN de Taiwan.
SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA
ARMÁRIO ELÉTRICO
Lubrificação centralizada automática com óleo. Garante a lubrificação uniforme de cada superfície deslizante. Maior precisão.
Cada um dos nossos painéis de controlo elétrico reflete o nosso compromisso com a excelência no fabrico.
Especificação do CENTRO DE MECANIZAÇÃO VERTICAL VMC1580L
Especificação
VMC1580L
Mesa de trabalho
Tamanho da mesa de trabalho (C×L)
1600×800mm
Tamanho dos slots T (N×L×P)
5-22x135mm
Viagem
Deslocamento do eixo X/Y/Z
1500/800/700mm
Faixa de maquinação
Distância do centro do fuso à coluna
855mm
Distância do nariz do fuso à superfície da mesa de trabalho
190-890mm
Fuso
Cone do fuso
BT40/BT50
Potência do fuso
11/15kw
Velocidade máx. do fuso
8000/6000rpm
Alimentar
Velocidade máx. de alimentação
10m/min
Velocidade de avanço rápido (X/Y/Z)
24/24/20m/min
Parafuso de esfera (diâmetro + avanço)
Parafuso de esferas do eixo X/Y/Z
5012
Revista de ferramentas
Capacidade do magazine de ferramentas
24T
Comprimento máx. da ferramenta
300mm
Tempo de troca de ferramenta
1.5s
Precisão de posicionamento (norma nacional)
Precisão de posicionamento (X/Y/Z)
0.01mm
Precisão de reposicionamento (X/Y/Z)
±0.008mm
Dimensão da máquina
C×L×A
3800×2720×3610mm
Peso da máquina
Máx. carregamento da mesa de trabalho
1500kg
Peso da máquina
13000kg
Características principales:
Unidade de fuso do centro de maquinação cnc de 4 eixos: O fuso tem uma velocidade de 8000rpm, acionado por um servo motor, e fornece uma potência de 11Kw.
Trocador automático de ferramentas (ATC) de 24 ferramentas de Taiwan: Equipada com um sistema de troca automática de ferramentas de 24 ferramentas fabricado em Taiwan. Permite trocas de ferramentas rápidas e precisas.
Parafusos de esferas HIWIN de Taiwan: Utilizando os fusos de esferas da marca HIWIN de Taiwan, assegura alta precisão, baixa fricção e longa vida útil, garantindo a precisão do movimento e a estabilidade da máquina.
Guias lineares Taiwan HIWIN: Utilizando guias lineares HIWIN de Taiwan, apresenta elevada rigidez, alta precisão e baixa fricção, proporcionando um movimento suave e preciso da mesa de trabalho.
Volante manual: Equipado com um volante manual, facilita as operações manuais e o posicionamento pelo operador.
