Description

O eixo adopta conversores de frequência importados, que podem cumprir funções de controlo de velocidade variável e de corte de velocidade linear constante. O corpo de maquinação adopta tratamento de endurecimento por frequência ultra-sónica. Tanto o eixo X como o eixo Z adoptam motor de passo/servo, que pode processar o movimento de alimentação ligando diretamente o acoplamento do eixo e os parafusos de esferas.

Com alta potência, rigidez agradável, alta precisão e armazenamento, alta relação preço-qualidade e ciclo de vida longo, a máquina é amplamente aplicada em instrumentos, medidores, indústrias ligeiras, eletrónica, electrodomésticos, instrumentos médicos, aeronáutica e astronáutica e etc. indústrias, é uma máquina de precisão pequena-média e complexa para o processamento de vários materiais (especialmente metais não ferrosos e aço inoxidável), bem como o equipamento ideal para a produção de grande automação.

Detalles de la Máquina

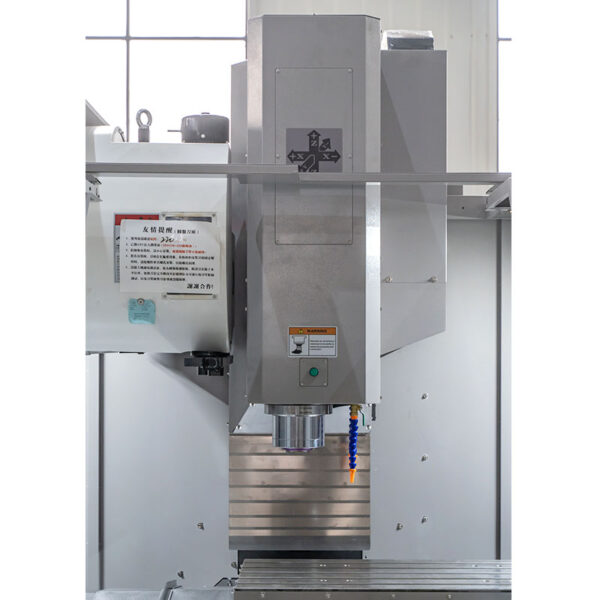

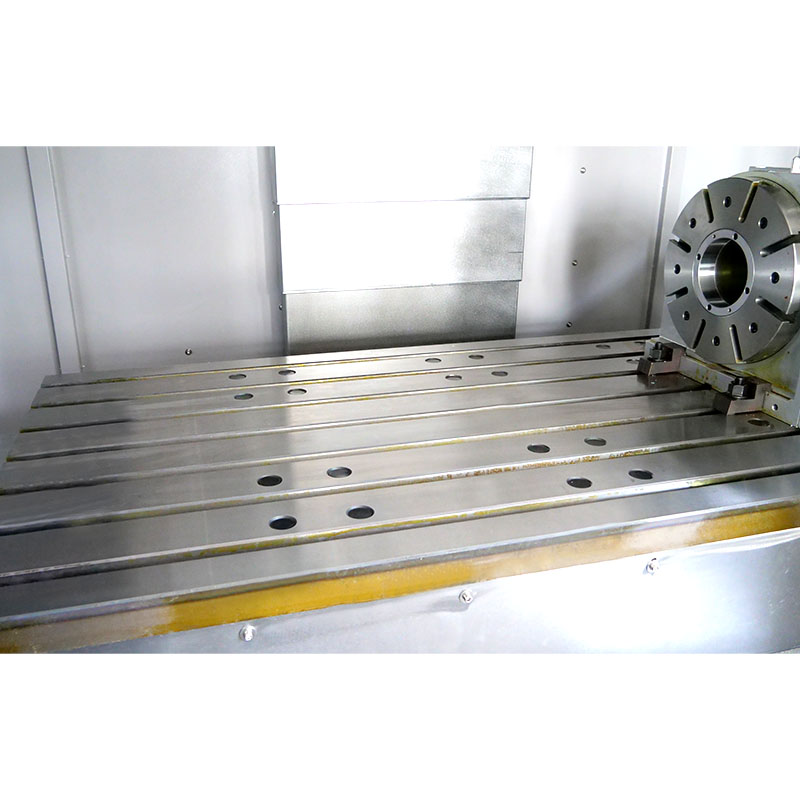

Unidade de fuso BT40	800X320mm Tamanho da mesa de trabalho

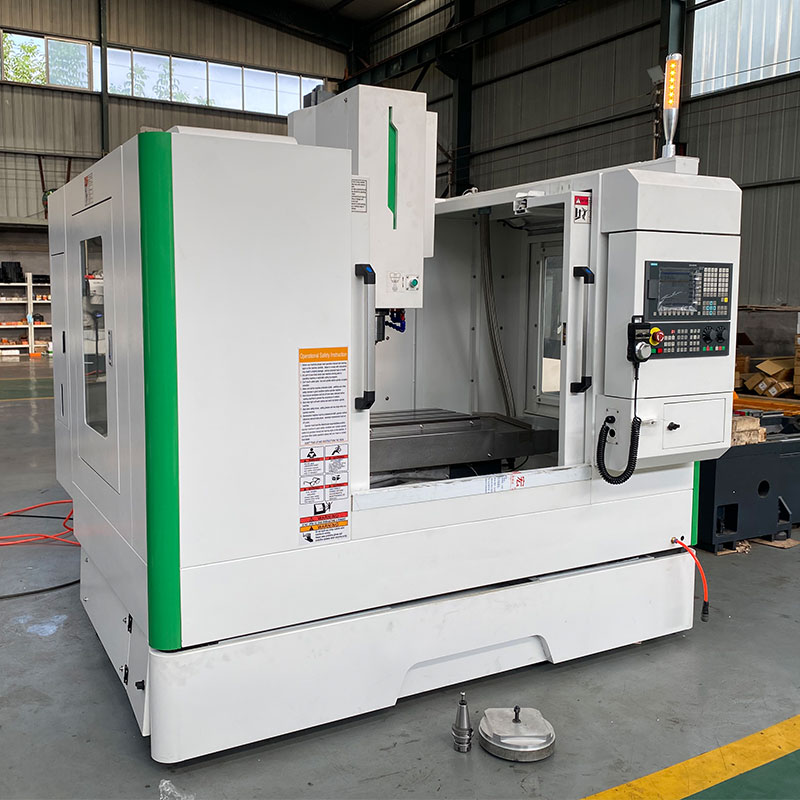

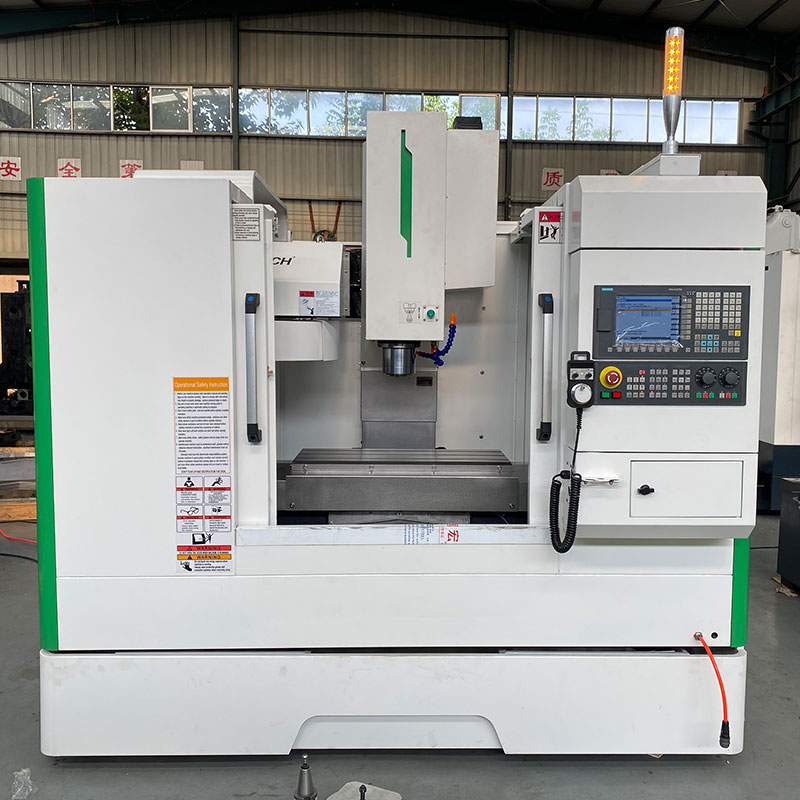

Especificação do Centro de Fresagem Vertical CNC VMC600

Especificação	VMC600
Potência do motor principal (KW)	5.5KW
Velocidade máxima de rotação do fuso	8000rpm
Tipo de motor do fuso	Servo Spindle
Binário do motor Z	15N·m
Binário do motor X	6N·m
Binário do motor Y	6N·m
Cone do fuso	BT40
Tamanho da mesa de trabalho	800×320mm
Deslocação (X/Y/Z)	600×400×450mm
Distância do eixo do fuso ao plano da guia	350mm
Distância da extremidade do fuso à mesa de trabalho	80–530mm
Erro vertical admissível do eixo do fuso	≤0.02mm
Precisão do posicionamento	0.02mm
Precisão do posicionamento repetido	0.01mm
Dimensão total da máquina (C×L×A)	2600×1950×2400mm
Peso líquido da máquina (KG)	2800kg
Configuração do sistema	Siemens 808D
Nível de proteção externa	Full Closed

Características Principales:

• Centro de fresagem vertical VMC600 com fundição em areia de resina.
• As calhas X, Y e Z adoptam cobertura telescópica em aço inoxidável.
• De série com fuso acionado por correia, opcional para o fuso acionado diretamente.
• Cilindro pneumático de produção de Taiwan.
• Taiwan ATC, tipo carrossel e tipo disco estão disponíveis como opções.
• Acoplamento importado.
• O sistema de equilíbrio do cabeçote tem como opção a fundição pesada ou o sistema de equilíbrio de nitrogénio.
• Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc.
