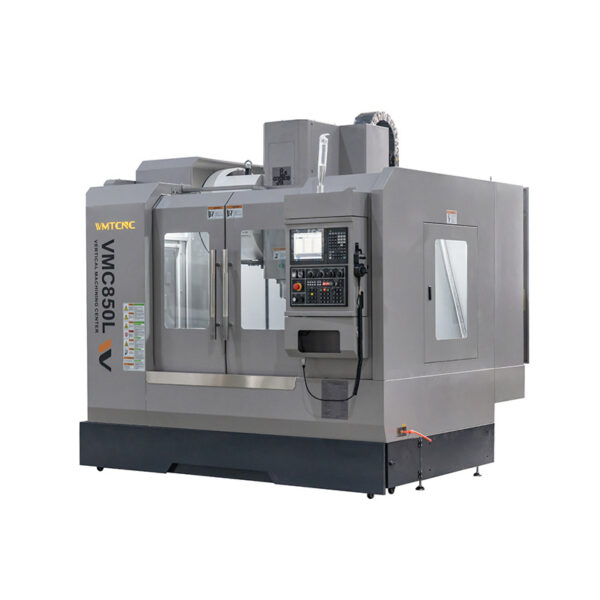

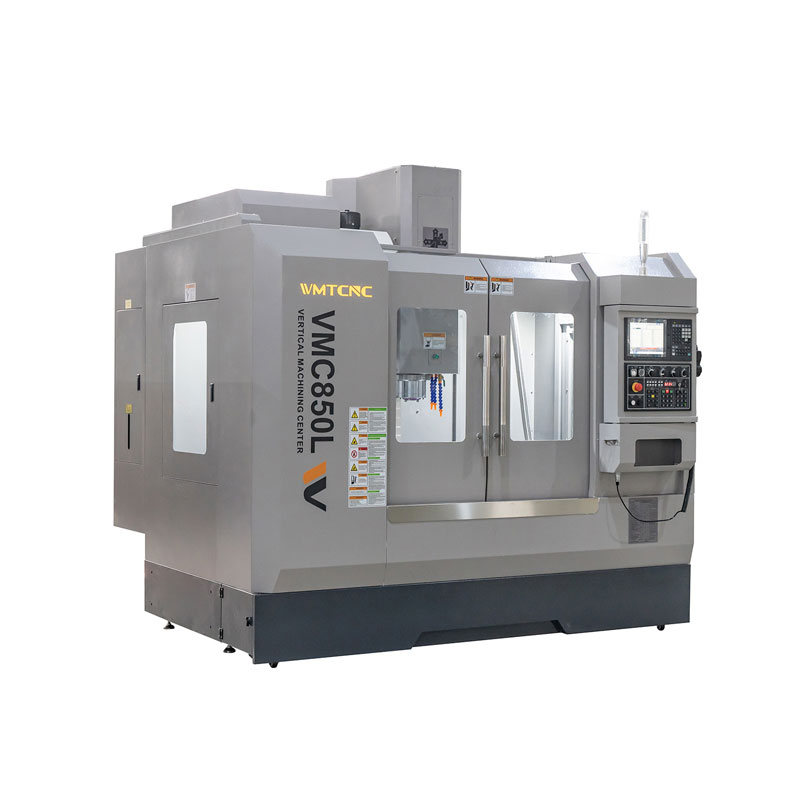

Este centro de máquinas VMC VMC850L vmc 850 cnc é adequado para processamento mecânico e fabricação de moldes. E pode adaptar-se aos requisitos de processamento, desde a maquinação em bruto até à maquinação de acabamento. Também pode terminar muitos procedimentos de trabalho como fresagem, perfuração, rosqueamento, mandrilamento, etc.
Detalhes da máquina

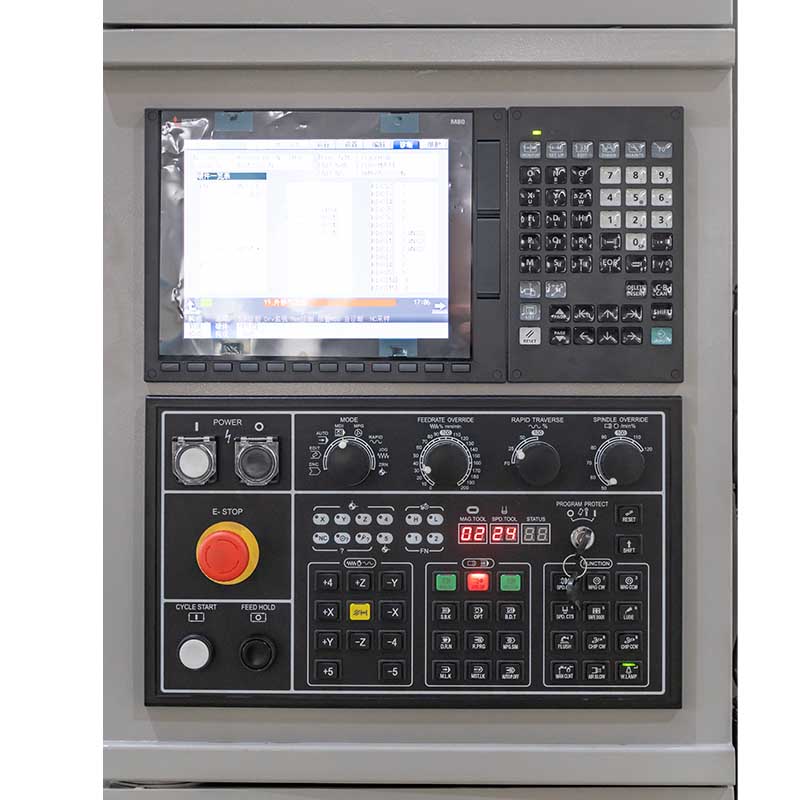

SISTEMA DE CONTROLO CNC
TAIWAN ATC
O sistema de controlo CNC pode ser selecionado: GSK / Siemens / FANUC
16 ferramentas ATC de Taiwan
TAIWANESE SPINDLE
BANCADA DE TRABALHO
Eixo BT40 de 8000 rpm. Alta velocidade e precisão. Bom acabamento superficial.
Fuso de esferas HIWIN de Taiwan. Guia linear HIWIN de Taiwan.
SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA

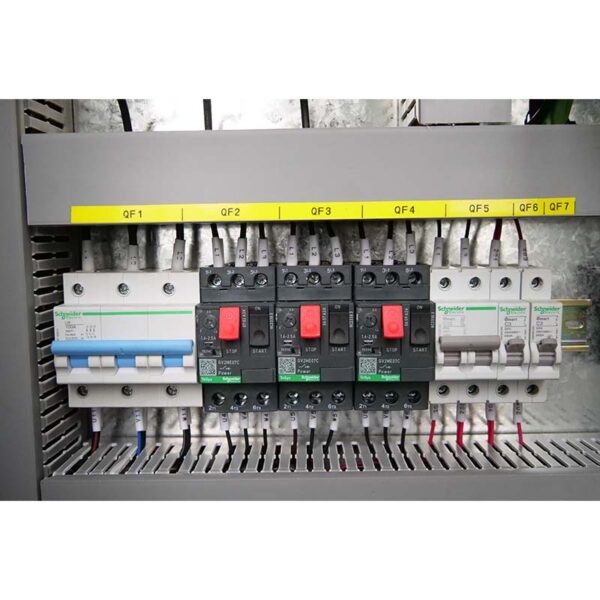

ARMÁRIO ELÉTRICO
Lubrificação centralizada automática com óleo. Garante a lubrificação uniforme de cada superfície deslizante. Maior precisão.
Cada um dos nossos painéis de controlo elétrico reflete o nosso compromisso com a excelência no fabrico.
Especificação do CENTRO DE MECANIZAÇÃO VERTICAL VMC850L
Especificação
VMC850L
Mesa de trabalho
Tamanho da mesa de trabalho (C×L)
1000×500mm
Tamanho dos slots T (N×L×P)
5-18x90mm
Viagem
Deslocamento do eixo X/Y/Z
800 / 500 / 500mm
Faixa de maquinação
Distância do centro do fuso à coluna
550mm
Distância do nariz do fuso à mesa
150–650mm
Fuso
Cone do fuso
BT40
Potência do fuso
7.5kw
Velocidade máx. do fuso
8000rpm
Alimentar
Velocidade máx. de alimentação
10m/min
Velocidade de avanço rápido (X/Y/Z)
24 / 24 / 20m/min
Parafuso de esfera (diâmetro + avanço)
Parafuso de esferas do eixo X/Y/Z
4016
Revista de ferramentas
Capacidade do magazine de ferramentas
24T
Comprimento máx. da ferramenta
300mm
Tempo de troca de ferramenta
1.5s
Precisão de posicionamento (norma nacional)
Precisão de posicionamento (X/Y/Z)
±0.005mm
Precisão de reposicionamento (X/Y/Z)
±0.003mm
Dimensão da máquina
C×L×A
2750×2300×2300mm
Peso da máquina
Máx. carregamento da mesa
500kg
Peso da máquina
5300kg
Características principales:
Unidade de fuso do centro de máquinas VMC: O fuso tem uma velocidade de 8000rpm, acionado por um servo motor, e fornece uma potência de 7,5Kw e um binário de 35,8Nm.
Sistema de controlo GSK 218: Adopta o sistema de controlo GSK 218, oferecendo uma interface de controlo e operação estável e fiável.
Trocador automático de ferramentas (ATC) de 24 ferramentas de Taiwan: Equipada com um sistema de troca automática de ferramentas de 24 ferramentas fabricado em Taiwan. Permite trocas de ferramentas rápidas e precisas.
Parafusos de esferas HIWIN de Taiwan: Utilizando os fusos de esferas da marca HIWIN de Taiwan, assegura alta precisão, baixa fricção e longa vida útil, garantindo a precisão do movimento e a estabilidade da máquina.
Guias lineares Taiwan HIWIN: Utilizando guias lineares HIWIN de Taiwan, apresenta elevada rigidez, alta precisão e baixa fricção, proporcionando um movimento suave e preciso da mesa de trabalho.
Volante manual: Equipado com um volante manual, facilita as operações manuais e o posicionamento pelo operador.
