Description

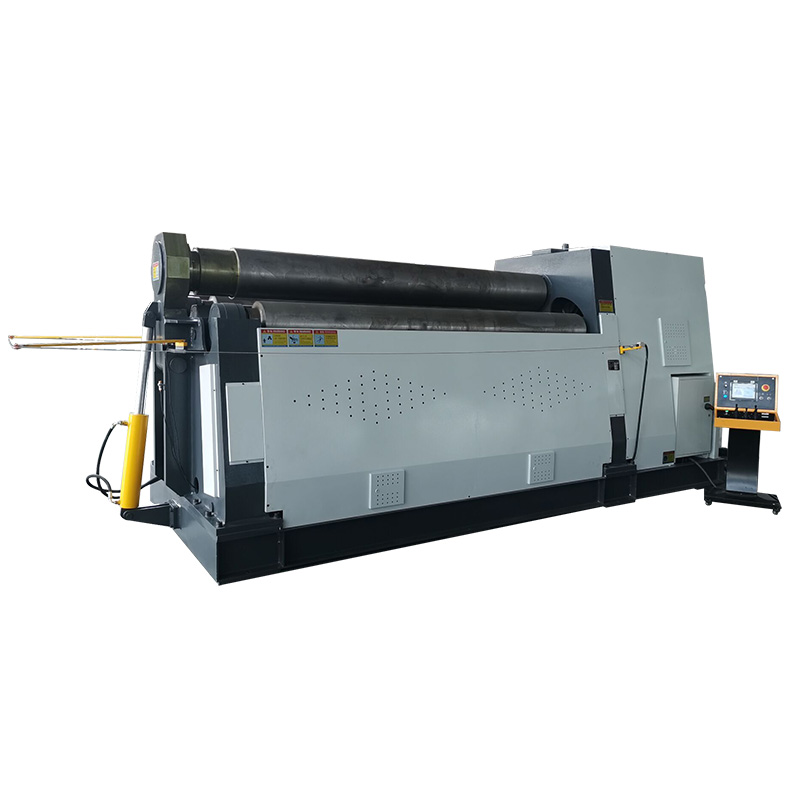

A série W12 é uma máquina de laminação de 4 rolos. O rolo superior é o rolo de acionamento principal, através da engrenagem de saída do redutor conectado com a engrenagem superior para fornecer torque durante a laminação. O rolo inferior faz um movimento vertical, a força é coletada através da força do óleo hidráulico com o pistão no tanque hidráulico para apertar a placa e a transmissão hidráulica. Existem rolos laterais nos dois lados dos rolos inferiores que fazem um movimento inclinado ao longo da guia de fabricação, sendo acionados hidraulicamente. A grande vantagem da máquina é que a pré-dobragem e a laminação podem ser realizadas em uma única máquina.
Especificações
| Modelo | Espessura máxima de laminação (mm) | Espessura máxima de pré-dobragem (mm) | Largura máxima de laminação (mm) | Diâmetro do rolo superior (mm) | Diâmetro do rolo inferior (mm) | Diâmetro dos rolos laterais (mm) | Diâmetro mínimo de carga total da chapa enrolada (mm) | Velocidade de laminação (m/min) | Potência do motor (kw) |
|---|---|---|---|---|---|---|---|---|---|
| W12-6×1500 | 6 | 4 | 1500 | 170 | 160 | 150 | 300 | 4 | 4 |
| W12-6×2000 | 6 | 4 | 2000 | 190 | 180 | 170 | 400 | 4 | 4 |
| W12-8×2000 | 8 | 6 | 2000 | 210 | 190 | 180 | 400 | 4 | 5.5 |
| W12-12×2000 | 12 | 8 | 2000 | 260 | 220 | 180 | 450 | 4.5 | 7.5 |
| W12-12×2500 | 12 | 8 | 2500 | 280 | 260 | 220 | 500 | 4.5 | 11 |
| W12-16×2000 | 16 | 12 | 2000 | 280 | 260 | 220 | 480 | 4.5 | 11 |
| W12-16×2500 | 16 | 12 | 2500 | 300 | 280 | 220 | 500 | 4.5 | 11 |
| W12-20×2000 | 20 | 16 | 2000 | 300 | 280 | 220 | 500 | 5 | 15 |
| W12-20×2500 | 20 | 16 | 2500 | 350 | 320 | 280 | 600 | 5 | 18.5 |
| W12-20×3200 | 20 | 16 | 3200 | 400 | 340 | 300 | 600 | 5 | 22 |
| W12-25×2500 | 25 | 20 | 2500 | 400 | 340 | 300 | 600 | 4 | 22 |
| W12-30×2500 | 30 | 25 | 2500 | 430 | 380 | 320 | 700 | 4 | 30 |
| W12-40×2500 | 40 | 30 | 2500 | 520 | 460 | 380 | 900 | 4 | 37 |
