Introdução: Porquê aprender a desenhar uma máquina de esmerilar?

As retificadoras são ferramentas essenciais nas indústrias transformadoras e de engenharia de precisão. Se é um estudante de engenharia, designer de produtos ou ilustrador técnico, aprender a desenhar estas máquinas com precisão é uma competência valiosa que pode ser aplicada em muitas áreas diferentes.

Aplicações na indústria e no ensino

Os desenhos de máquinas de retificação aparecem em:

– Projectos de design de produtos

– Documentação técnica

– Manuais de equipamento

– Livros didácticos

– Ilustrações de patentes

O domínio deste tipo de desenho melhora a comunicação entre as equipas de conceção e fabrico e aprofunda a compreensão dos sistemas mecânicos.

Papel na comunicação do projeto e da engenharia

Os desenhos servem de modelo para a precisão do fabrico. Cada linha, proporção e anotação transmite informações importantes sobre o projeto. Permitem às equipas analisar, iterar e otimizar os desenhos das máquinas antes de quaisquer componentes serem fabricados.

Compreender os fundamentos da máquina de retificação

É vital compreender a anatomia mecânica das máquinas de retificação antes de mergulhar no processo de desenho.

Componentes principais e respectivas funções

A compreensão destes componentes permite-lhe desenhar com lógica mecânica e não apenas com instinto artístico.

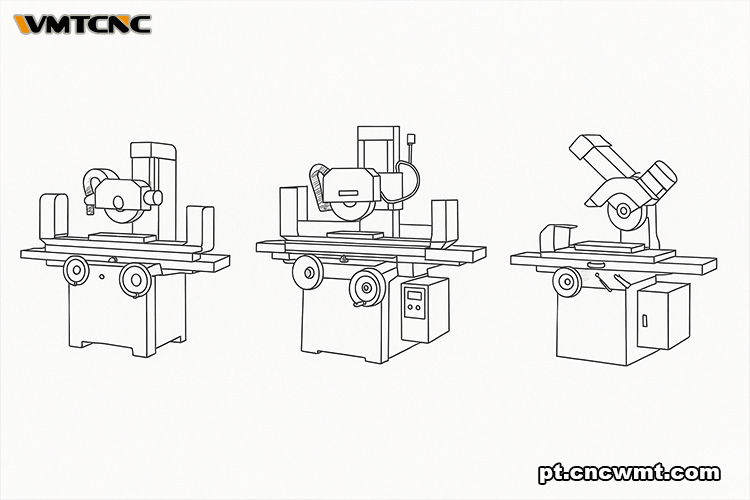

Tipos comuns de máquinas de retificação e diferenças estruturais

Rectificadora cilíndrica

• Centra-se em veios e barras longas
• Fuso horizontal
• Mesa móvel para a peça de trabalho

Rectificadora de superfícies

• Mesa de trabalho plana e retangular
• Utiliza mandris magnéticos
• Ideal para o acabamento de superfícies planas

Rectificadora de ferramentas e fresas

• Altamente flexível com controlos multieixos
• Utilizada para retificar geometrias complexas de ferramentas

O reconhecimento destas diferenças permite-lhe adaptar o seu desenho ao caso de utilização pretendido.

Processo de desenho passo a passo

Vejamos agora o processo de desenho de uma máquina de retificação, focando tanto os aspectos técnicos como os estéticos.

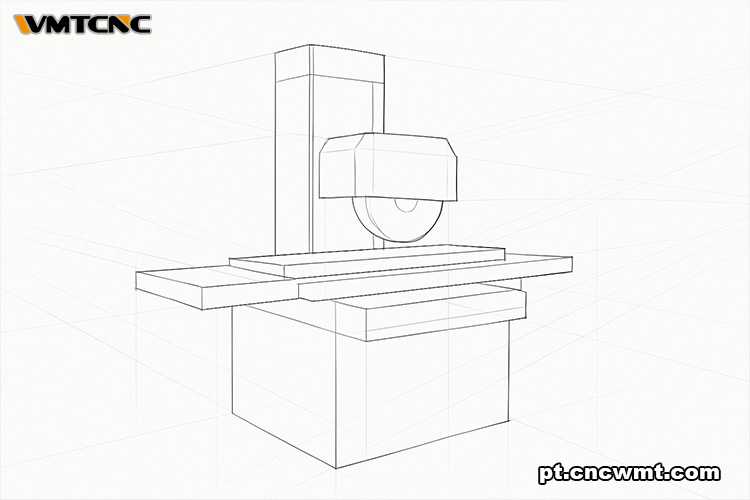

Passo 1: Construir a estrutura básica

Comece por construir a geometria de base da máquina.

• Estrutura da cama (50% da proporção de base):

Utilize um cuboide retangular para representar a base da máquina.

• Fuso e mó (altura aproximada de um terço da base):

Adicionar uma forma cilíndrica que se estende acima da cama.

• Mesa de trabalho (comprimento maior que a base):

Projetar um retângulo para a mesa de trabalho com ranhuras em T visíveis.

Mantenha a coerência espacial utilizando a perspetiva de dois pontos. Linhas-guia leves ajudarão a manter a simetria.

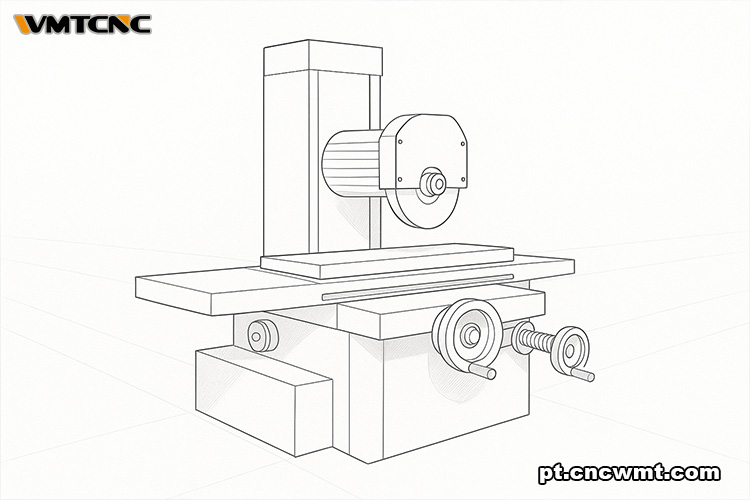

Etapa 2: Pormenorização dos sistemas mecânicos principais

Sistema de fuso:

• Desenhe uma mó cónica fixada através de um grampo de flange.
• Adicione um compartimento do motor por trás do eixo. Pode utilizar linhas simplificadas para representar polias ou acoplamentos.

Mecanismo de alimentação:

• Carris lineares: Desenhe linhas paralelas com símbolos de rolamentos de esferas para representar o movimento X/Y.
• Parafusos de avanço: Desenhe linhas helicoidais com blocos quadrados para representar porcas. Rotular os eixos para maior clareza (por exemplo, “eixo Z”).

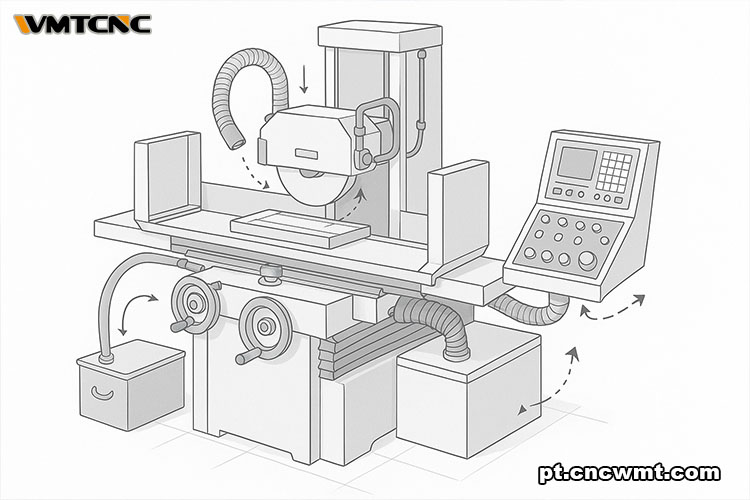

Etapa 3: Adicionar peças funcionais auxiliares

• Sistema de refrigeração: Representá-lo com tubos simples e um reservatório em forma de caixa.
• Guardas de proteção: Utilize linhas dobradas ou em ziguezague para indicar coberturas em forma de acordeão.
• Painel de controlo: Adicione uma matriz de botões e um ecrã LCD no canto superior direito da máquina.

Etapa 4: Pormenores técnicos para realismo e precisão

Esta fase reforça a autenticidade do desenho.

• Acrescente linhas de dimensão e chamadas de atenção, tais como “Rebolo Ø450 mm” ou “Curso da mesa de trabalho: X = 1000 mm”.
• Utilize texturas de materiais.

Hachura cruzada para ferro fundido (base da máquina).

Um padrão de pontos para o aço inoxidável (coberturas de proteção).

• Inclua indicadores de movimento, tais como setas para direcções de alimentação e linhas curvas para rotação.

Técnicas avançadas de ilustração técnica

Transmitir aspectos dinâmicos e funcionais para além dos esboços estáticos eleva a qualidade do seu desenho.

Vistas seccionais e explodidas

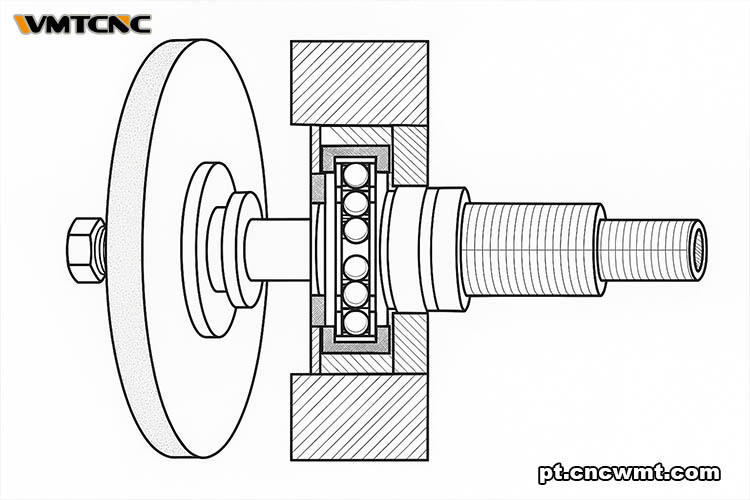

• Vista em corte: Utilize linhas de hachura para revelar os componentes internos, tais como os rolamentos no interior do eixo.

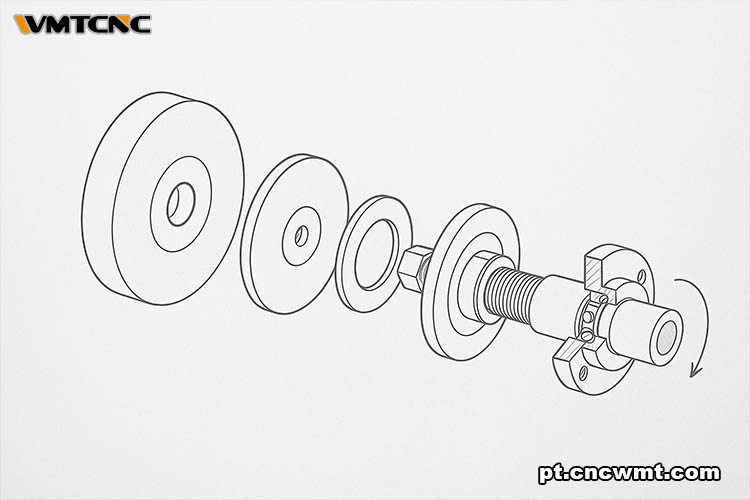

• Vista explodida: Divida o conjunto da roda para mostrar a flange, a roda, a anilha e a porca. Ligue as peças com linhas de alinhamento pontilhadas.

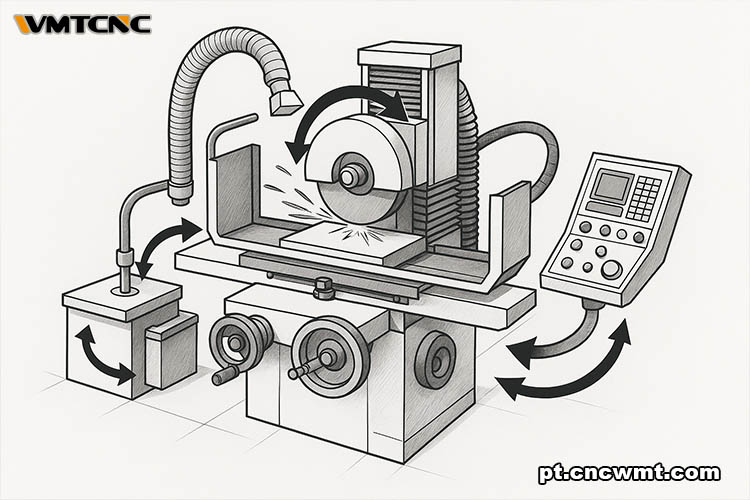

Visualizar o movimento e a função

Utilizar estenografia gráfica:

• As linhas curvas de velocidade representam a rotação a alta velocidade.
• Linhas de pulverização de faísca/fluido para mostrar a retificação em ação.
• O sombreado dinâmico sugere profundidade e potência mecânica.

Ferramentas recomendadas e armadilhas comuns

Software e ferramentas de desenho manual

Perguntas frequentes

P: Como é que a mó deve ser posicionada em relação à peça de trabalho?

R: Alinhar o centro da mó com o centro da peça de trabalho. Deixe uma folga suficiente para permitir a profundidade de retificação.

P: Como posso mostrar caraterísticas de alta precisão num desenho?

R: Utilize ferramentas de medição, tais como relógios comparadores, e especifique as tolerâncias (por exemplo, ±0,01 mm).

P: Qual é a melhor forma de dimensionar componentes complexos?

R: Comece com dimensões do mundo real. Utilize grelhas proporcionais ou funcionalidades de encaixe CAD para manter a integridade da escala.

Conclusão: Unir a precisão e a criatividade

Desenhar uma retificadora não é apenas uma tarefa técnica; é uma forma de contar a história da engenharia. Cada esboço reflecte uma tomada de decisão ponderada, lógica mecânica e disciplina artística.

A combinação de conhecimentos técnicos estruturados com uma representação visual criativa permite-lhe produzir ilustrações de máquinas que são simultaneamente funcionais e inspiradoras.

Na nossa empresa, os desenhos precisos demonstram o nosso conhecimento profundo dos princípios de fabrico. Quer se trate de revisões internas de projectos ou de formação de clientes, um diagrama bem feito de uma máquina de retificação diz muito. Se pretender aprofundar a conceção de máquinas ou necessitar de soluções de ilustração personalizadas, não hesite em contactar a nossa equipa de engenharia.
