Introdução: A magia do torneamento
Imagine uma barra de metal cilíndrica em bruto a ser transformada num veio polido, numa barra perfeitamente roscada ou num cone preciso em poucos minutos. O segredo está no torno, muitas vezes referido como a “Mãe das Máquinas-Ferramentas”. Simplificando, um torno segura uma peça de trabalho e fá-la girar enquanto uma ferramenta de corte fixa a molda em peças rotacionalmente simétricas. Desde cambotas de automóveis a castiçais ornamentados, os tornos são indispensáveis.

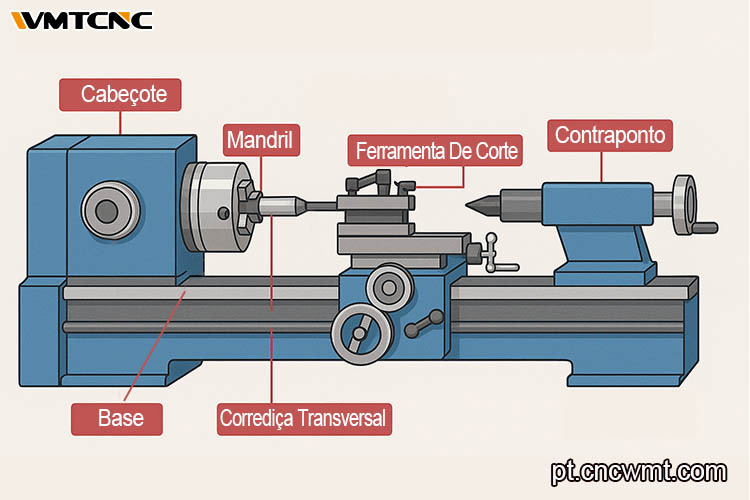

Componentes principais de um torno
Um torno típico é composto por vários componentes integrados, que desempenham funções cruciais no processo de maquinação. Esses elementos incluem estruturas de suporte, sistemas de rotação, fixação da peça, posicionamento da ferramenta, transmissão de movimento e refrigeração. A seguir, apresentamos cada um deles com mais detalhe.
Cama (Base)
A cama é a espinha dorsal da máquina. Ela suporta todos os outros componentes e garante rigidez e precisão durante o funcionamento.
Cabeçote e Fuso
O cabeçote aloja o fuso, os rolamentos e as engrenagens responsáveis por girar a peça de trabalho. A rotação é controlada por polias, engrenagens ou acionamentos eletrónicos. O fuso conecta-se ao mandril, assegurando o movimento preciso durante a maquinação.
Mandril ou Porta-Peças
O mandril é responsável por fixar a peça de trabalho com firmeza. Pode ter três ou quatro mandíbulas, ou ser substituído por pinças ou placas frontais, dependendo da forma da peça. Pinças são ideais para aplicações de alta precisão.
Cabeçote Móvel (Contraponto)
Localizado na extremidade oposta ao cabeçote, o cabeçote móvel apoia peças longas por meio de centros. Também pode conter brocas para perfuração axial.
Sistema de Carro
Inclui a sela, o carro transversal, o descanso composto e a torre de ferramentas. Este conjunto posiciona a ferramenta de corte em relação à peça rotativa de forma precisa e controlada.
Parafusos de Avanço e Roscagem
A haste de alimentação move o carro durante operações comuns de torneamento. O parafuso de avanço sincroniza o movimento da ferramenta com a rotação para possibilitar roscagem precisa.
Avental, Engrenagens e Motor
O avental contém os controles manuais como volantes e embraiagens. O motor principal transmite potência através de correias e engrenagens para todo o sistema mecânico.
Sistema de Refrigeração
Responsável por aplicar fluido de corte diretamente na interface entre a ferramenta e a peça. Isso melhora a refrigeração, facilita a remoção de aparas e prolonga a vida útil das ferramentas.

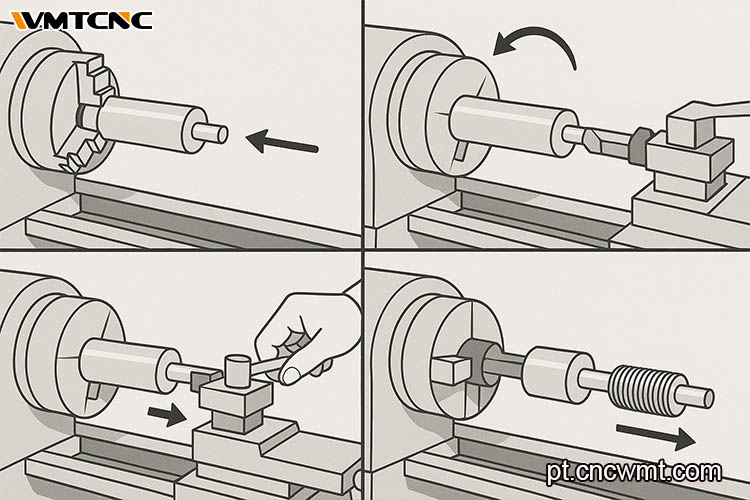

Como é que um torno funciona?
1. Montagem da peça de trabalho
O processo de torneamento começa quando a máquina monta a peça em bruto de forma segura no mandril ou entre centros. O mandril agarra a superfície exterior da peça de trabalho e encaixa no fuso, que o motor acciona para rodar a peça a uma velocidade controlada. A fixação correta e apertada é essencial para garantir a rotação concêntrica, a precisão da maquinagem e a segurança operacional.
2. Seleção e configuração de ferramentas
Os tornos acomodam uma grande variedade de ferramentas de corte, cada uma concebida para uma tarefa de maquinagem específica.
As ferramentas de torneamento são utilizadas para moldar superfícies externas, enquanto as barras de perfuração alargam os furos existentes. As ferramentas de chanfrar criam arestas angulares ou biseladas, e as ferramentas de corte cortam secções da peça de trabalho de forma limpa.
A ferramenta alinha-se então com a peça de trabalho para assegurar o contacto correto no ponto de corte. Depois de confirmar a distância e a posição da ferramenta, o fuso arranca e o ciclo de corte começa. A ferramenta engata de forma consistente na peça em rotação, produzindo cortes precisos e estáveis de acordo com as dimensões programadas.
3. Configuração de parâmetros
Definir a velocidade do fuso (RPM), o avanço e a profundidade de corte. Estes parâmetros são incorporados diretamente no programa em tornos CNC.
4. Executar a maquinação
Arrancar o mandril. Iniciar o engate da ferramenta: Torneamento (longitudinal), faceamento (transversal), ranhurar/fazer fendas (cortes locais), torneamento cónico (repouso angular composto ou CNC), roscagem (movimento sincronizado) e furação/abertura (ferramentas do cabeçote móvel).
5. Formação e controlo de aparas
O material é cortado para formar aparas. O líquido de refrigeração e os separadores de aparas ajudam a gerir este processo.
6. Refrigerante e lubrificação
O líquido de refrigeração é direcionado para a interface de modo a reduzir o calor e a fricção.
7. Medição e ajustes
Nas máquinas manuais, é necessário parar e inspecionar as dimensões. Utilize paquímetros e micrómetros para fazer os ajustes necessários.
8. Acabamento e remoção
Parar a máquina e remover a peça de trabalho após a maquinação final.

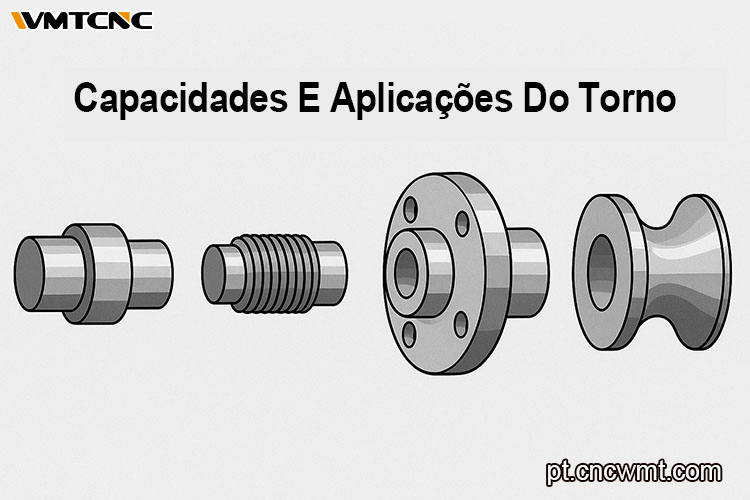

Capacidades e aplicações do torno
Caraterísticas típicas maquinadas
Estas caraterísticas incluem o torneamento cilíndrico para diâmetros exteriores (OD) e a perfuração para diâmetros interiores (ID). O torneamento cónico cria superfícies angulares, frequentemente aplicadas a hastes de ferramentas ou peças de encaixe. O faceamento cria superfícies lisas e planas perpendiculares ao eixo. A roscagem externa e interna é fundamental para criar interfaces de parafusos e cavilhas. As operações de ranhura e de corte são utilizadas para criar ranhuras ou separar peças do material em bruto. O recartilhamento proporciona texturas de aderência em pegas ou botões. A perfuração, o alargamento e a perfuração permitem a criação de furos precisos com um elevado acabamento superficial. Os tornos CNC também permitem a maquinação de múltiplos perfis e a criação de contornos esculpidos graças a ferramentas avançadas e ao controlo de eixos.
Utilizações no mundo real
Os tornos são essenciais para a produção de peças rotativas precisas, tais como cambotas, árvores de cames, fusos e rolos. Os tornos desempenham diversas funções em várias indústrias.
Na indústria aeroespacial, transformam componentes estruturais de titânio e alumínio com tolerâncias exactas.
O sector da energia depende dos tornos para produzir veios de turbina, colares de perfuração e equipamento de contenção nuclear.
Os fabricantes do sector médico utilizam-nos para criar parafusos cirúrgicos, articulações protésicas e implantes personalizados.
Entretanto, na indústria em geral, os tornos são essenciais para produzir casquilhos, flanges, acessórios para tubos e até peças decorativas.
Evolução e tornos CNC modernos
A evolução do torno culminou no desenvolvimento de sistemas de controlo numérico computorizado (CNC), que transformaram a produção moderna. Ao contrário dos tornos manuais, que dependem da perícia do operador e da alimentação manual, os tornos CNC utilizam a programação informática para automatizar e controlar com precisão todas as operações de corte, incluindo a velocidade do fuso, o percurso da ferramenta, a velocidade de avanço e a profundidade de corte.
Os tornos CNC avançados oferecem ferramentas activas, permitindo operações integradas de fresagem, perfuração e roscagem sem necessidade de transferir a peça de trabalho. As configurações multieixos, como o eixo Y, os subeixos ou as torres do eixo B, suportam a maquinagem simultânea em várias faces ou geometrias complexas, reduzindo significativamente o tempo de configuração.
Os trocadores automáticos de ferramentas, a sondagem durante o processo e os sistemas robóticos de manuseamento de peças contribuem para a eficiência da produção de grandes volumes com um mínimo de intervenção humana. Além disso, a integração total com o software CAD/CAM facilita fluxos de trabalho digitais contínuos, desde o projeto até ao produto acabado, tornando os tornos CNC indispensáveis em ambientes que exigem elevada precisão e flexibilidade.
Fundamentos de segurança
Fixar e equilibrar bem a peça de trabalho antes de iniciar a máquina. Os operadores nunca devem usar luvas ou vestuário largo que possa ficar preso nas peças móveis da máquina. As protecções da máquina e os protectores de aparas devem ser utilizados durante operações a alta velocidade. Tenha em atenção as aparas quentes e os detritos projectados e mantenha o espaço de trabalho limpo para evitar riscos de tropeçar. Todos os operadores de máquinas devem estar familiarizados com os procedimentos de paragem de emergência e de bloqueio/etiquetagem.
Conclusão e apelo à ação
Um torno dá forma a matérias-primas em peças precisas e simétricas através de rotação e corte controlados. Desde o torneamento básico até à maquinação avançada de múltiplos eixos CNC, os tornos desempenham um papel vital em todas as indústrias. Compreender como funciona um torno permite tomar melhores decisões na seleção de equipamento, otimização de processos e qualidade das peças. Quer esteja a iniciar-se na maquinagem ou a atualizar a sua oficina, a escolha do torno certo faz a diferença. Explore as nossas soluções ou entre em contacto – nós ajudamo-lo a encontrar a máquina que se adapta às suas necessidades e orçamento.
