Introdução

As fresadoras de mandrilamento são ferramentas essenciais na fabricação moderna, permitindo a modificação e a criação de furos precisos em várias peças de trabalho. Essas máquinas são indispensáveis em indústrias como a automotiva, aeroespacial, naval e de fabricação de máquinas pesadas. Este artigo combina insights de várias fontes para fornecer uma visão geral abrangente das fresadoras de mandrilamento, incluindo sua definição, estrutura, processos, vantagens e aplicações.

Definição e finalidade das fresadoras de mandril

O que é uma fresadora de mandril?

Uma fresadora de mandril é um tipo de máquina-ferramenta projetada principalmente para ampliar ou acabar furos existentes numa peça de trabalho. Ao contrário das máquinas de perfuração, que criam novos furos, as fresadoras de mandril refinam as dimensões e melhoram o acabamento da superfície de furos previamente perfurados. Estas máquinas são versáteis, capazes de operar em diferentes ângulos e profundidades.

O processo de mandrilagem

O processo de mandrilagem envolve a inserção de uma ferramenta de mandrilagem num furo existente, onde ela gira para raspar o material indesejado das paredes internas. Isso resulta em maior precisão, estabilidade dimensional e qualidade de superfície superior. Na fabricação, a mandrilagem garante que peças como blocos de motor, eixos de turbina e componentes estruturais atendam a tolerâncias rigorosas.

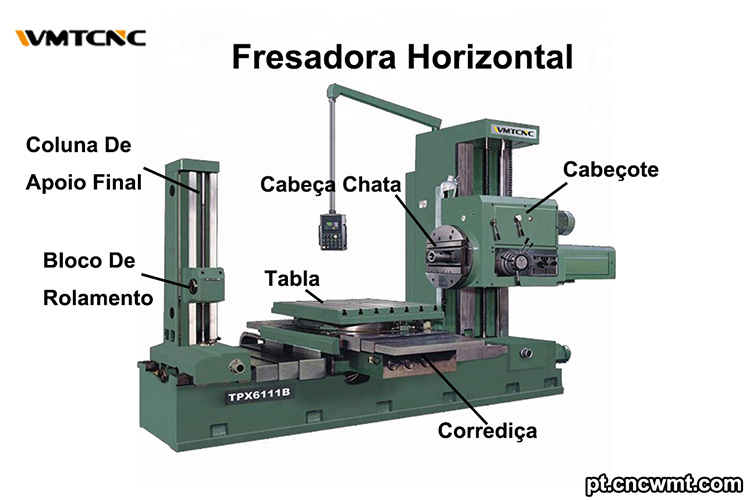

Estrutura e componentes principais

Principais peças de uma fresadora de mandrilar

Base: fundação horizontal que proporciona estabilidade.

Coluna: Suporte vertical fixado à base.

Fuso: Parte rotativa que segura a ferramenta de corte.

Ferramenta de mandrilagem: Haste endurecida com uma aresta afiada, também chamada de ferramenta de corte.

Cabeça da ferramenta: Montada no fuso; move-se para cima e para baixo.

Mesa: Superfície plana para segurar a peça de trabalho.

Mecanismo de alimentação: Permite o movimento controlado da cabeça da ferramenta ou da mesa.

Painel de controlo: Permite ajustes e programação da máquina.

Eixos de movimento

X Eixo : Deslocamento longitudinal na base.

Y Eixo : Deslocamento vertical ao longo da sela.

Z Eixo : Curso interno da ferramenta de perfuração.

W Eixo : Curso externo do fuso. Estes eixos proporcionam flexibilidade multidirecional, permitindo a usinagem precisa de geometrias complexas.

Tipos de fresadoras de mandril

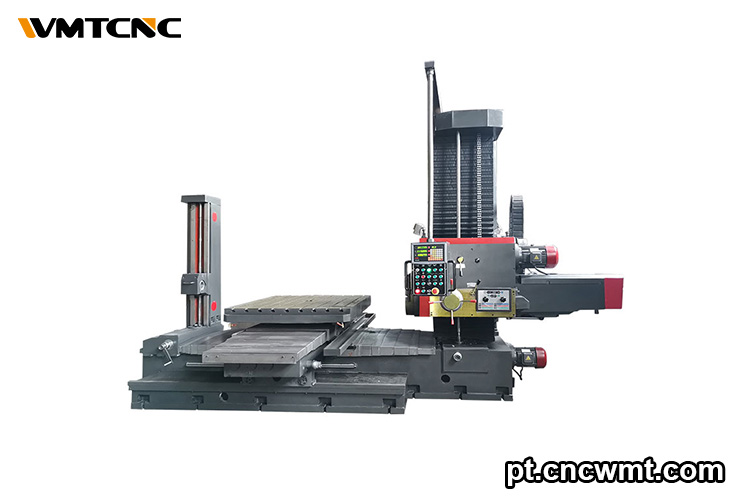

Fresadoras horizontais

Estas máquinas operam com o fuso paralelo à mesa de trabalho. São ideais para a usinagem de peças grandes e pesadas, como estruturas de motores. As fresadoras horizontais são versáteis, permitindo fácil acesso a pequenas cavidades e produzindo elementos de grande formato.

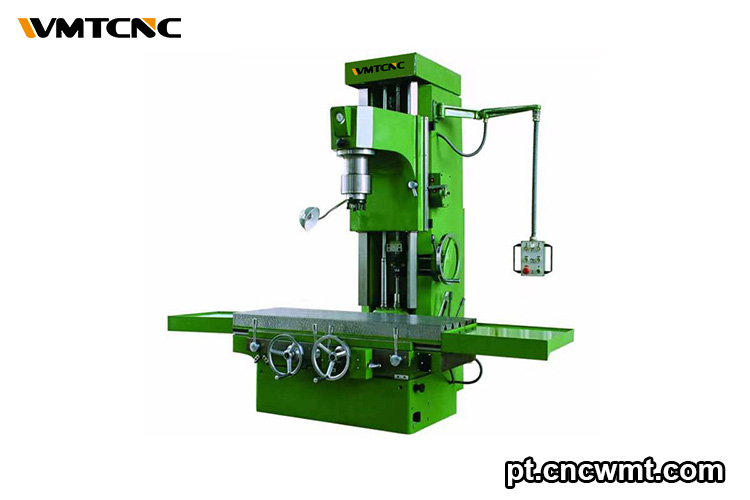

Fresadoras de mandrilagem verticais

Nos modelos verticais, o fuso é montado verticalmente. Estas máquinas lidam com peças grandes e pesadas, tornando-as comuns nas indústrias naval e energética.

Fresadoras de mandrilamento tipo mesa

Equipadas com uma mesa grande para segurar peças de trabalho, estas máquinas são um subconjunto das fresadoras horizontais. Permitem fácil posicionamento e rotação para acesso multiponto.

Fresadoras de precisão

Especializadas para aplicações que exigem extrema precisão, estas máquinas corrigem as dimensões dos furos e são vitais nos setores de fabricação de moldes, aeroespacial e automotivo.

Fresadoras de perfuração de piso

Estas máquinas de grandes dimensões eliminam a necessidade de uma mesa, utilizando em vez disso placas de piso com ranhuras em T. Acomodam peças de trabalho excepcionalmente grandes, tais como carcaças de turbinas e equipamento de mineração.

Comparação entre fresadoras horizontais e verticais

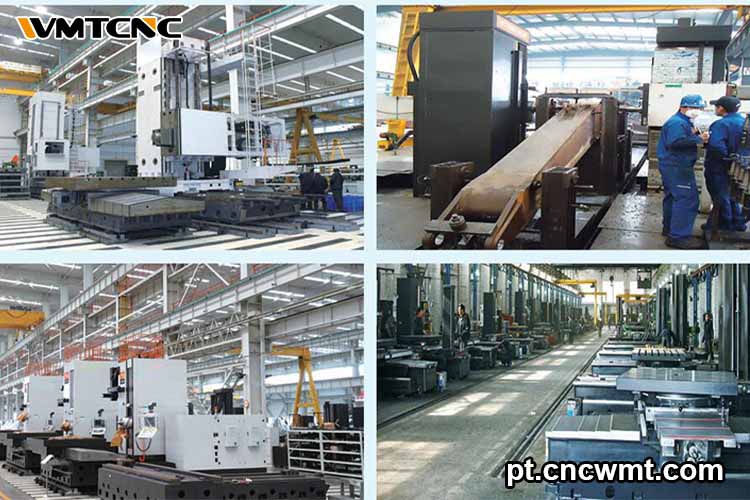

Aplicações industriais

Indústria automóvel

Utilizado na fabricação de blocos de motor, cárteres e componentes de transmissão que exigem alta precisão.

Indústria aeroespacial

Essencial para a usinagem de eixos de turbinas, componentes de trens de pouso e peças estruturais.

Energia e geração de energia

Aplicado na fabricação de carcaças de turbinas, eixos de turbinas eólicas e plataformas de perfuração.

Construção naval

Utilizada para usinar engrenagens grandes, eixos e componentes estruturais.

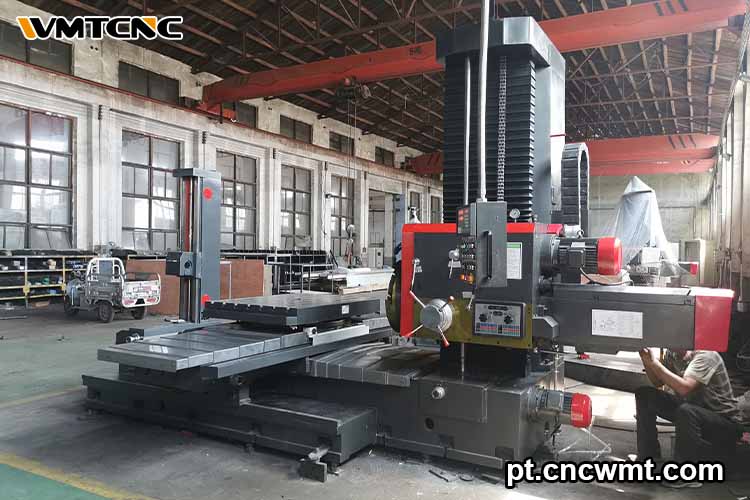

Limitações e desafios

Durante a operação de rotina, se você encontrar uma falha combinada com a fresadora e mandriladora da série TPX, em que o eixo gira imediatamente em velocidade máxima após pressionar o botão de partida, o botão de parada não responde e o freio do eixo não engata, não há necessidade de pânico. Esse problema normalmente não é causado por falhas complexas no sistema de controle ou danos no acionamento do eixo.

Com base na nossa vasta experiência em serviços de campo, a causa mais provável destes sintomas é a sequência de fases invertida na alimentação trifásica da máquina ferramenta. A sequência de fases incorreta perturba a lógica do relé dentro do circuito de controlo, desencadeando os sintomas de falha aparentemente complexos descritos acima.

Conclusão

As fresadoras são indispensáveis na fabricação industrial moderna. Com a sua capacidade de lidar com diversos materiais, realizar múltiplas operações e garantir uma precisão incomparável, elas continuam sendo fundamentais para o progresso das indústrias pesadas em todo o mundo. Empresas como a Ray Mechatronics oferecem fresadoras avançadas, respaldadas por décadas de experiência, suporte à instalação e serviço pós-venda confiável.
