No atual panorama de fabrico em rápida evolução, a tecnologia de Controlo Numérico Computadorizado (CNC) desempenha um papel fundamental no fabrico de componentes complexos e de elevada precisão. As fresadoras CNC evoluíram de sistemas rudimentares de 3 eixos para máquinas sofisticadas de 5 eixos e até de 7 eixos. À medida que as empresas procuram aumentar a precisão, reduzir o trabalho e aumentar o rendimento, compreender as diferenças entre as várias configurações de eixos nunca foi tão crucial.
Este artigo fornece uma comparação abrangente de fresadoras CNC de 3 eixos, 4 eixos e 5 eixos, incluindo as suas funcionalidades, vantagens, limitações e factores de decisão. Quer esteja a criar uma pequena empresa ou a atualizar as capacidades industriais, este guia ajudá-lo-á a selecionar a máquina adequada.
O que são eixos máquinas CNC?
As máquinas CNC funcionam ao longo de eixos lineares e rotativos, o que lhes permite moldar materiais com extrema precisão. O número e o tipo de eixos determinam o nível de complexidade da máquina e a sua gama de capacidades.
Eixos lineares (X, Y, Z)
- Eixo X: Move-se da esquerda para a direita
- Eixo Y: Move-se da frente para trás
- Eixo Z: Move-se para cima e para baixo
Estes três eixos formam a base de todas as máquinas CNC, permitindo o corte e a modelação básicos.
Eixos rotativos (A, B, C)
- Eixo A: Roda em torno do eixo X
- Eixo B: Roda em torno do eixo Y
- Eixo C: Roda em torno do eixo Z
Estes eixos permitem que a rotação seja adicionada ao movimento linear, permitindo assim que a máquina se aproxime da peça de trabalho a partir de diferentes ângulos.
Configurações da máquina
- Mesa/Mesa: Ambos os eixos rotativos fazem parte da mesa da máquina.
- Cabeça/Cabeça: Ambos os movimentos de rotação estão dentro da cabeça do fuso.
- Cabeça/mesa: Um híbrido em que um movimento rotativo está na mesa e o outro na cabeça.

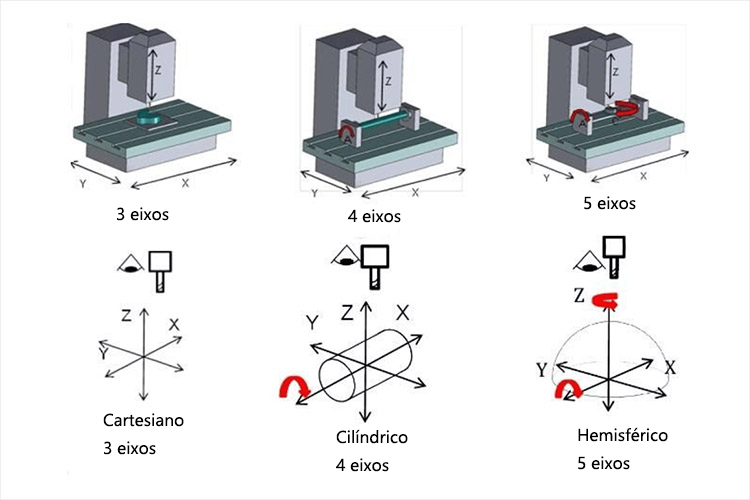

Tipos de máquinas CNC por número de eixos
Máquinas de 2 eixos
As máquinas CNC de 2 eixos são tornos que funcionam ao longo dos eixos X e Z. São adequadas para operações básicas de torneamento e geometrias simples.
Máquinas CNC de 3 eixos
A configuração padrão da maioria das oficinas inclui máquinas CNC de 3 eixos que funcionam ao longo dos eixos X, Y e Z.
Vantagens:
- Fácil de utilizar e programar
- Rentável
- Adequado para cortes 2D/2,5D
Desvantagens:
- Limitado a geometrias simples
- Não consegue lidar com cortes inferiores ou curvas complexas
- Requer várias configurações para peças complexas
Casos de utilização:
- Flanges de tubos, engrenagens e superfícies 3D
Máquinas CNC de 5 eixos
Estas máquinas integram dois eixos rotativos (normalmente A e B ou B e C) para além dos eixos lineares X, Y e Z.
Tipos:
- 3+2 eixos: 3 lineares + 2 rotativos fixos
- 4+1 eixos: Um rotativo dinâmico + 4 lineares
- 5 eixos simultâneos: Os 5 eixos movem-se simultaneamente
Vantagens:
- Maquinar cinco lados de uma peça numa única configuração
- Máxima precisão e acabamento superficial
- Ideal para geometrias e contornos complexos
Desvantagens:
- Custo elevado
- Requer programadores qualificados
- Grande área de ocupação da máquina
Casos de utilização:
Aeroespacial, dispositivos médicos, lâminas de turbina
Máquinas CNC multieixos vs tradicionais: Qual escolher?
A escolha entre 3, 4 e 5 eixos depende da complexidade da peça, do orçamento, dos requisitos de produtividade e da competência do operador.
| Critérios | 3 eixos | 4 eixos | 5 eixos |
|---|---|---|---|
| Precisão | ★★ | ★★★ | ★★★★★ |
| Custo | Baixo | Médio | Elevado |
| Tempo de configuração | Longo | Médio | Curto |
| Programação | Fácil | Moderado | Complexo |
| Melhor para | Peças simples | Complexidade moderada | Peças complexas e multi-ângulo |

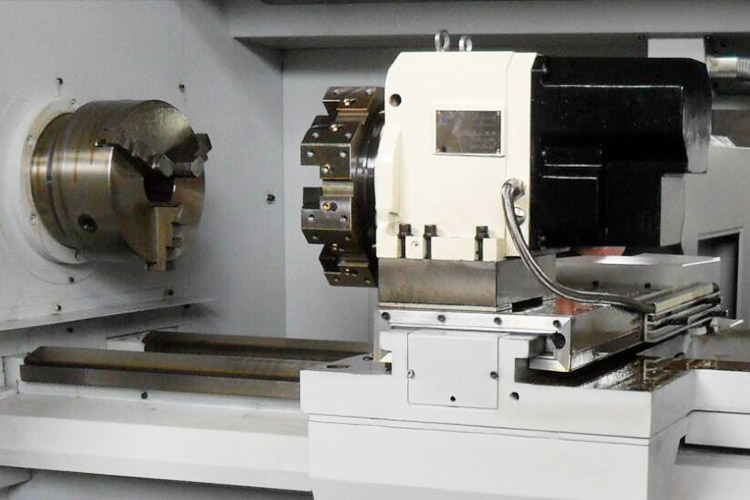

Mais eixos são sempre melhores?
Nem sempre é esse o caso. Embora as máquinas de 5 eixos ofereçam capacidades significativas, também implicam custos, introduzem complexidade e apresentam desafios operacionais. Um operador experiente que utilize uma máquina de 3 eixos pode igualar a qualidade de uma máquina de 5 eixos, embora com um tempo de produção mais longo.

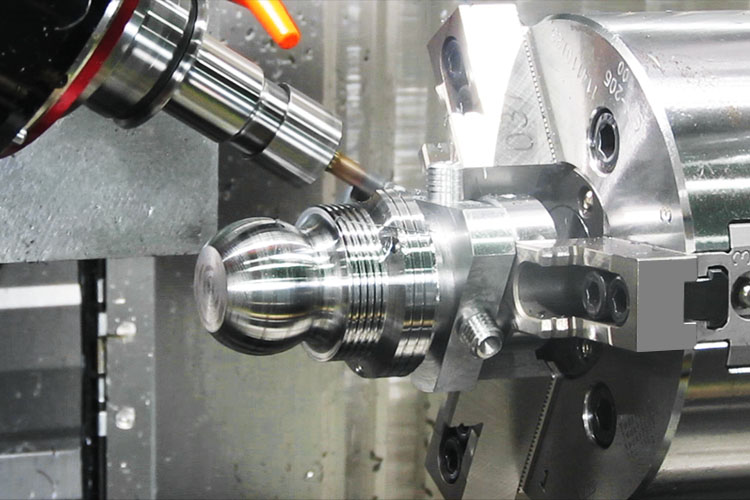

Considerações importantes antes de comprar
Complexidade do projeto
As peças com cortes inferiores, cavidades ou caraterísticas multi-laterais beneficiam da maquinação de 5 eixos.
Orçamento
As máquinas de 3 eixos são acessíveis e económicas para operações básicas. As máquinas de 5 eixos requerem um investimento significativo.
Expansão futura
Escolha plataformas modulares que podem ser actualizadas de 3 eixos para 4 ou 5 eixos com acessórios como mesas de munhão.
Competência e formação do operador
As máquinas de 5 eixos exigem um conhecimento profundo do software CAM e dos percursos das ferramentas.
Conclusão
As máquinas CNC com diferentes configurações de eixos servem diferentes necessidades. Os sistemas de 3 eixos são adequados para cortes simples e prototipagem, enquanto as máquinas de 4 e 5 eixos oferecem capacidades avançadas para peças complexas e com várias superfícies. A máquina ideal é selecionada com base na complexidade da peça, nas restrições orçamentais e nos planos futuros.
Para as oficinas que pretendem manter uma vantagem competitiva no sector da produção, a atualização para sistemas multieixos já não é uma escolha – é um imperativo estratégico.
