Introdução aos desenhos de máquinas de tornos

A linguagem universal de engenheiros, designers e operadores de máquinas é a dos desenhos de máquinas de tornos. Eles atuam como a conexão vital entre o projeto pretendido e o produto final. Um desenho de máquina de torneamento pode ser um diagrama de montagem completo, um esquema estrutural ou um projeto para uma única peça. Seja qual for a sua forma, esses documentos garantem que conceitos complexos sejam transmitidos com precisão, eliminando qualquer margem para dúvidas nos processos de projeto, produção e manutenção.
Os desenhos são mais do que apenas imagens. Em muitas indústrias, eles servem como documentos juridicamente vinculativos que são usados para inspeções, verificação de conformidade e garantia de adesão às normas de segurança e qualidade. O desenho serve como a pedra angular que garante precisão e consistência, seja para fixar um contraponto, alinhar um fuso ou montar um novo carro.

Componentes principais e sua representação nos desenhos

Peças estruturais (base, cabeçote, contraponto, carro, carro transversal)

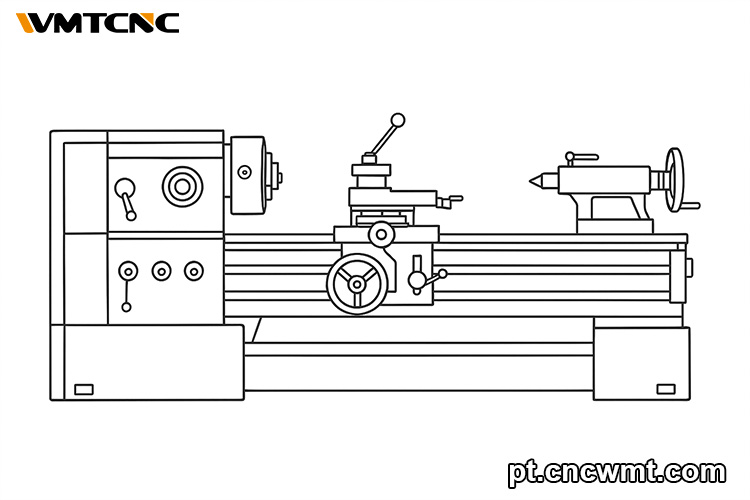

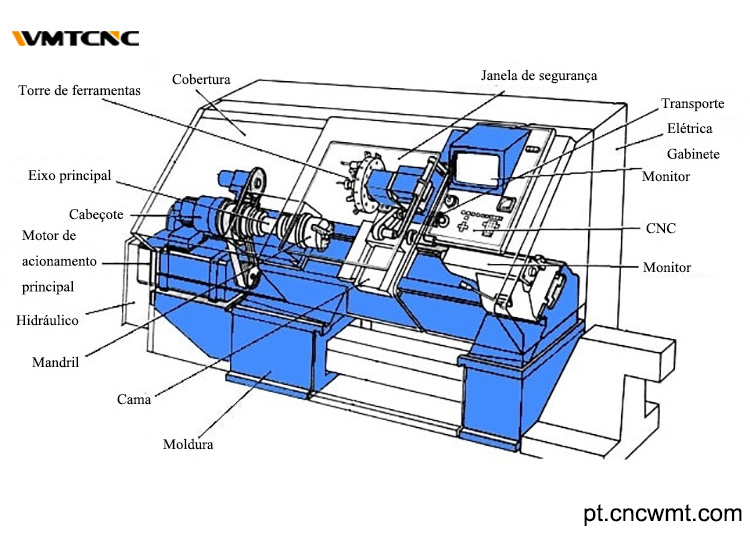

A base é mostrada como o bloco fundamental num desenho padrão de tornos, garantindo estabilidade e rigidez. O fuso está localizado no cabeçote, que normalmente é detalhado com vistas em corte para mostrar os sistemas de acionamento, engrenagens ou rolamentos. O contraponto parece um bloco móvel com detalhes de caneta, suportando peças de trabalho mais longas. Os recursos para posicionamento de ferramentas, parafusos de avanço e guias lineares são marcados no carro e na corrediça transversal.

Características funcionais (fuso, suporte de ferramentas, sistemas de acionamento, canais de lubrificação)

Anotações mais detalhadas chamam a atenção para o trem de engrenagens do sistema de acionamento, a montagem do suporte de ferramentas e o diâmetro do furo do fuso. Para facilitar o acompanhamento dos percursos do óleo pelos engenheiros de manutenção, os canais de lubrificação são frequentemente representados em desenhos seccionais com linhas tracejadas. Esses detalhes são essenciais tanto para a montagem inicial quanto para a manutenção contínua.

Convenções e normas de desenho

Dimensões, tolerâncias, acabamento da superfície, símbolos, legendas

Um sistema rígido de tipos de linhas e símbolos é usado nos desenhos de tornos: linhas tracejadas para linhas centrais, linhas tracejadas para características ocultas e linhas sólidas para bordas visíveis. As tolerâncias são mostradas como valores ± ou símbolos GD&T, e as dimensões são mostradas com linhas finas com setas. Os indicadores de acabamento da superfície indicam se uma face precisa ser polida, torneada ou retificada.

Normas em uso (ISO, ANSI, DIN)

Os desenhos seguem normas internacionais para evitar mal-entendidos. As normas DIN regem os procedimentos específicos de usinagem em oficinas europeias, a ANSI Y14.5 oferece convenções GD&T e a ISO 2768 especifica tolerâncias gerais. Ao seguir essas diretrizes, um desenho criado em um país pode ser interpretado com precisão e produzido em outro.

Do desenho da peça ao desenho da montagem

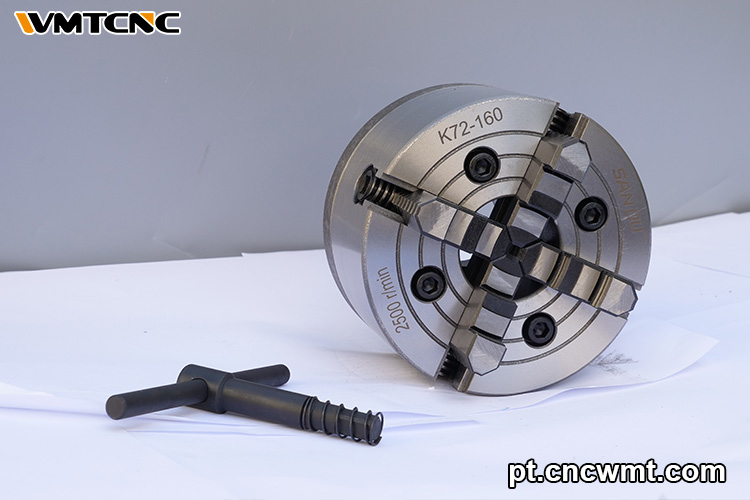

Peça vs. Montagem – Diferenças e aplicações

As dimensões, o material e o acabamento de um único componente são o foco principal de um desenho de peça. Por outro lado, um desenho de montagem, que frequentemente inclui uma lista de materiais (BOM), mostra como várias peças se encaixam. É importante perceber que os desenhos de montagem orientam o encaixe e a inspeção, enquanto os desenhos de peças orientam a usinagem.

Relações de montagem – encaixes, alinhamento e restrições

Os engenheiros indicam nos desenhos de montagem se as peças devem ter encaixes com folga, encaixes com interferência ou encaixes de transição. Enquanto os símbolos de restrição denotam técnicas de fixação como parafusos, chavetas ou encaixes por pressão, as linhas centrais mostram os alinhamentos dos eixos e rolamentos.

Integração CAD/CAM e fluxo de trabalho digital

Criação de desenhos de tornos com software CAD

O desenho manual raramente é usado pelos engenheiros modernos. Cortes de secção, perspetivas isométricas e vistas ortográficas detalhadas podem ser criados usando software CAD como AutoCAD, SolidWorks ou Fusion 360. As camadas controlam a visibilidade e a modelagem paramétrica garante que as alterações no projeto sejam refletidas em todos os desenhos.

Exportação de dados para programação CAM e CNC

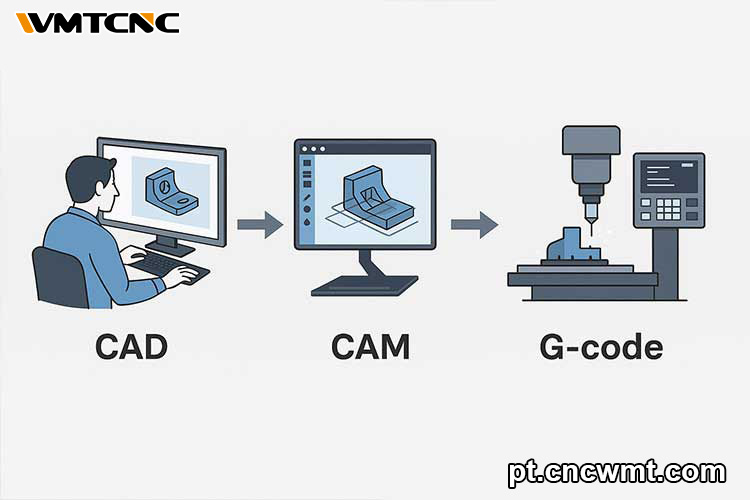

Os softwares CAD e CAM trabalham juntos para criar percursos de ferramentas, além de desenhos estáticos. O projeto e a produção podem ser vinculados diretamente exportando desenhos de torno para código G para usinagem CNC. O tempo de espera é reduzido, os erros são diminuídos e cada rotação do eixo corresponde precisamente à geometria desejada graças a este fluxo de trabalho digital.

Melhores práticas e erros comuns

Melhores práticas – clareza, camadas, estilos de linha

A clareza é enfatizada num desenho profissional de tornos. As arestas primárias são distinguidas das características auxiliares pela espessura da linha. As linhas de construção, hachuras e dimensões são separadas por camadas. Não há ambiguidade porque as anotações são claras e abrangentes.

Erros comuns e correções – dimensões em falta, símbolos ambíguos, tolerâncias inconsistentes

Erros nos desenhos podem ser dispendiosos. Dimensões em falta levam a uma usinagem incorreta; símbolos ambíguos confundem os operadores; tolerâncias inconsistentes causam falhas na montagem.

Aqui está uma tabela comparativa de problemas comuns e suas soluções:

Conclusão e próximos passos

A capacidade de ler e criar desenhos de máquinas de tornos é essencial para a fabricação de precisão e vai além do simples desenho técnico. A intenção do projeto é garantida para ser transferida suavemente para a usinagem e montagem através do domínio. Os engenheiros devem praticar aplicando normas, examinando desenhos do mundo real e comparando símbolos.
