No fabrico contemporâneo, os tornos CNC são essenciais para produzir componentes de precisão.
Cada ângulo de inclinação (30°, 45°, 60°) tem caraterísticas estruturais únicas.
A escolha do modelo ideal exige avaliar os compromissos de desempenho de cada máquina.
Este guia fornece uma visão geral para escolher um torno CNC de plataforma inclinada.
Também apresenta uma comparação entre tornos CNC de leito inclinado e de leito plano.
Destacamos capacidades e compromissos de desempenho em diferentes configurações de máquina.

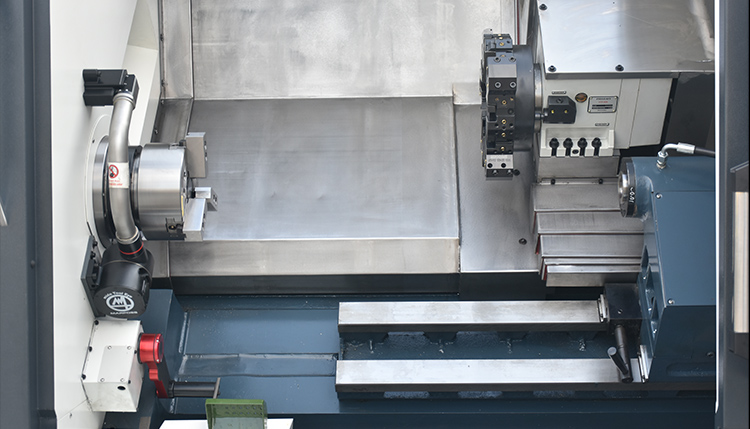

Análise do ângulo do torno CNC de leito inclinado
1.Torno de leito inclinado de 30°
Caraterísticas:
O torno de base inclinada de 30° é uma máquina compacta que requer um espaço mínimo no chão. Concebida para ser rígida e simples, oferece facilidade de operação e manutenção. O seu preço económico torna-o adequado para pequenas empresas ou instalações com espaço limitado na oficina.
Aplicações:
Este modelo é perfeitamente adequado para a produção em grande escala de pequenas peças de precisão, incluindo componentes electrónicos, instrumentos médicos e componentes de relógios. É também frequentemente utilizado no fabrico de conectores e em pequenas operações de torneamento que dão prioridade à relação custo-eficácia.
2.Torno de leito inclinado de 45°
Caraterísticas:
A configuração da base inclinada a 45° é o ângulo mais comum adotado nos tornos CNC de nível médio. Esta configuração oferece várias vantagens, incluindo uma excelente remoção de aparas graças ao ângulo ótimo e ao fluxo de líquido de refrigeração. Consequentemente, esta configuração permite velocidades de maquinação mais elevadas e um aumento da vida útil da ferramenta. Além disso, esta configuração facilita a utilização de uma vasta gama de tamanhos e geometrias de peças.
Aplicações:
Este ângulo é considerado ideal para uma variedade de aplicações industriais, incluindo o fabrico de peças para automóveis, componentes de moldes, veios mecânicos e ferramentas industriais. Oferece um compromisso equilibrado entre desempenho, área de cobertura e custo, tornando-o a opção mais versátil em muitos ambientes industriais.
3.Torno de leito inclinado de 60°
Caraterísticas:
O torno CNC de base inclinada de 60° distingue-se pela sua rigidez e estabilidade excepcionais, tornando-o uma seleção ideal para operações de maquinagem substanciais e pesadas. A conceção da base inclinada facilita a evacuação das aparas assistida por gravidade, assegurando um alinhamento ótimo com as forças de corte. Esta caraterística contribui para uma redução substancial da vibração, prolongando assim a vida útil da ferramenta.
Aplicações:
Este modelo é usado nos sectores aeroespacial, naval e energético.
Processa materiais de grandes dimensões ou elevada resistência com eficiência.
O ângulo de 60° é ideal para ambientes de produção muito exigentes.
Pode maquinar flanges pesadas, componentes de turbinas e caixas de motores.
Torno CNC de leito plano vs. Torno CNC de leito inclinado
Conceção e estrutura
Os tornos CNC de plataforma plana caracterizam-se pelas suas guias paralelas ao solo, resultando numa disposição quadrada da plataforma quando vista de lado. Pelo contrário, os tornos CNC de base inclinada possuem uma base inclinada que forma um ângulo (30°, 45°, 60°, etc.) com o solo. Este design triangular oferece uma maior rigidez e um melhor fluxo de aparas.
Torneamento duro e desempenho de corte
A configuração da base inclinada foi concebida para alinhar a direção da força de corte com a gravidade, garantindo assim um funcionamento mais suave do fuso e uma vibração reduzida. Por outro lado, as bases planas enfrentam um desvio de 90° entre a força de corte e a gravidade, o que pode torná-las mais propensas a vibrações, especialmente durante cortes profundos ou a altas velocidades.
Precisão e repetibilidade
Os tornos CNC de mesa inclinada estão equipados com guias lineares e fusos de esferas pré-carregados, garantindo uma maior precisão de maquinação. A sua conceção minimiza a folga durante a inversão do eixo, melhorando assim a repetibilidade. Por outro lado, as camas planas, com a sua orientação horizontal do parafuso, experimentam mais folga inversa, o que pode comprometer a precisão ao longo do tempo.
Factores-chave na seleção de um torno CNC de leito inclinado

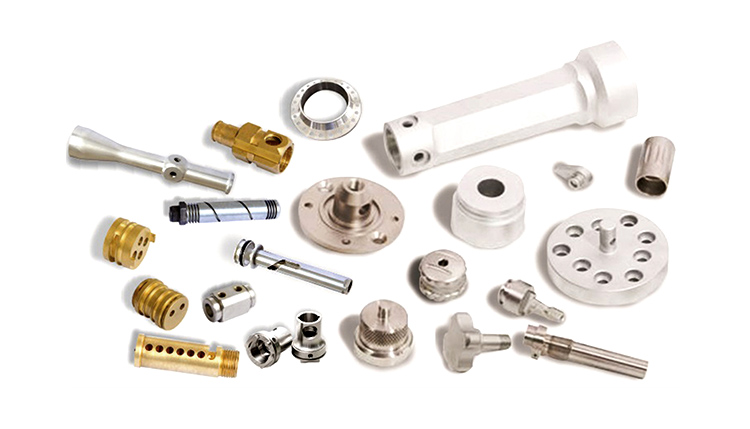

Caraterísticas da peça de trabalho
Ao planear o processo de produção, é essencial ter em conta o tamanho, o material e a geometria das peças. Para peças de precisão pequenas, uma base de 30° é ideal, enquanto que componentes médios e pesados requerem uma base de 45° ou 60°, dependendo do peso do componente e da precisão desejada.
Escala de produção
Se o seu processo de fabrico envolve a produção de pequenos lotes ou o manuseamento de protótipos, uma base inclinada de 30° ou 45° pode ser uma solução adequada. Para o fabrico de grandes volumes ou operações em vários turnos, é aconselhável optar por um torno que seja compatível com a automatização e que tenha uma gestão eficaz das aparas, frequentemente encontrada nos modelos de 45° e 60°.
Desempenho da máquina-ferramenta
É imperativo avaliar sistematicamente os principais indicadores de desempenho, como a potência do fuso, a rigidez da base, o curso do eixo e a repetibilidade. As máquinas de marcas conceituadas com componentes mecânicos e electrónicos comprovados garantem uma estabilidade a longo prazo e uma qualidade consistente.
Serviço pós-venda
Um sistema eficaz de apoio pós-venda, que inclua formação, instalação, manutenção e peças sobresselentes, pode desempenhar um papel fundamental na minimização do tempo de inatividade e na maximização da vida útil das suas máquinas.
Tabela comparativa – Ângulos do torno CNC de leito inclinado
| Ângulo | Vantagens | Desvantagens | Áreas de aplicação |
|---|---|---|---|
| 30° | Compacto, rígido e relativamente barato | Desempenho geral de remoção de aparas, baixa eficiência de processamento | Processamento de peças de pequena precisão |
| 45° | Excelente desempenho na remoção de aparas e elevada eficiência de processamento | Grande área de implantação, preço relativamente elevado | Processamento de peças de tamanho médio |
| 60° | Rigidez e estabilidade ideais para a maquinagem de peças pesadas | Tem a maior área de implantação e o preço mais elevado | Processamento de peças grandes e pesadas |
Porquê escolher a WMTCNC?
Vasta carteira de produtos
Oferecemos tornos CNC de leito inclinado com várias configurações de ângulo (30°, 45°, 60°) e uma variedade de comprimentos de leito, furos de fuso e tipos de torre para satisfazer todo o espetro de requisitos do cliente.
Engenharia Avançada
Todas as máquinas estão equipadas com sistemas CNC de última geração, fusos de esferas de precisão e torres duradouras, garantindo uma precisão de maquinação e uma vida útil da ferramenta excepcionais.
Apoio ao cliente dedicado
Desde a consulta pré-venda até ao serviço pós-venda, a nossa equipa de especialistas está empenhada em guiá-lo ao longo de todas as fases do ry – desde a seleção e configuração da máquina até à manutenção contínua.
Contactar-nos
Se tiver dúvidas, contacte a nossa equipa de especialistas.
Maquinamos pequenos conectores ou grandes carcaças de turbinas com precisão.
Ajudá-lo-emos a escolher a máquina ideal para as suas necessidades.
Melhore a sua eficiência e maximize o retorno do seu investimento.
Conclusão
A seleção do torno CNC de base inclinada adequado é uma decisão que vai para além da seleção de um ângulo inclinado. Envolve o alinhamento das capacidades da máquina com os objectivos de produção e as especificações das peças. Enquanto as máquinas de 30° são adequadas para peças compactas, os modelos de 45° oferecem um equilíbrio ótimo e as máquinas de 60° são particularmente eficazes para maquinação pesada. Um torno CNC bem escolhido pode contribuir para aumentar a produtividade e reduzir os custos operacionais ao longo do tempo.
