A maioria dos olhos vai diretamente para o mandril giratório e para as ferramentas de corte afiadas. No entanto, o campeão silencioso da precisão dimensional esconde-se no extremo oposto da mesa. Este é o contraponto. Continue a ler para obter um guia simplificado que contém os factos práticos de que necessita para a maquinação diária.

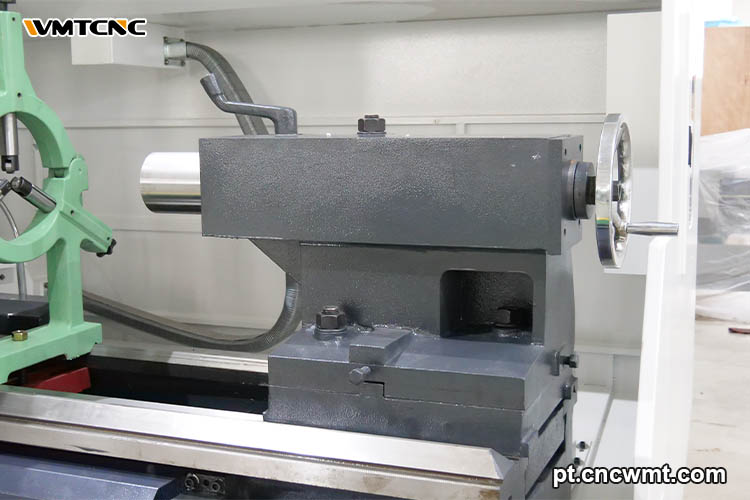

O que é um Contraponto?
O contraponto é a parte móvel que se encontra em frente ao cabeçote.
A sua haste (ou tambor) faz avançar um centro pontiagudo – ou por vezes uma ferramenta de corte – para a extremidade livre da peça de trabalho. Ao empurrar no mesmo eixo que o fuso, impede que as barras compridas cedam, abanem ou dobrem.

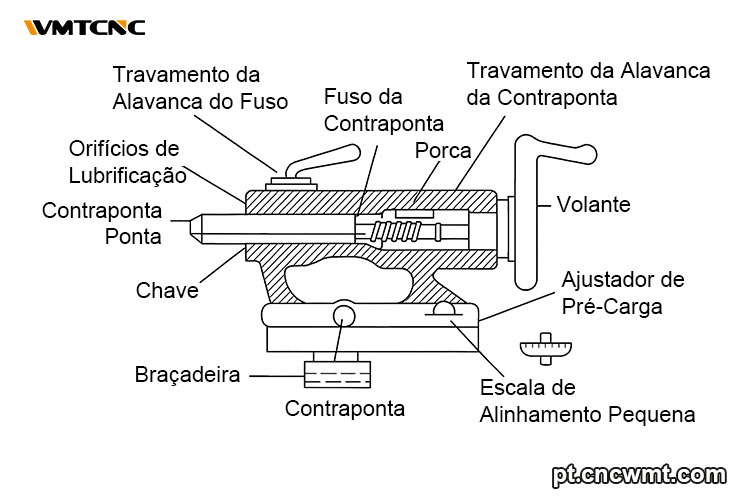

Principais Componentes do Contraponto
Base: Corpo em ferro fundido que desliza sobre as estrados.
Grampo: Uma alavanca, came ou pistão hidráulico que bloqueia a base no lugar.
Quill: Uma manga endurecida que move o centro.
Centro: Ponto de montagem estático ou ativo.
Parafusos de desvio minúsculos: Um parafuso minúsculo utilizado para torneamento cónico.
Ajustador de pré-carga: Um mostrador micrométrico ou um circuito hidráulico que ajusta o impulso.
Principais Tipos de Contraponto
1. Cabeçote móvel manual – avanço por volante; baixo custo e fácil manutenção.
2. Cabeçote móvel programável: fresa servo-acionada e sensores de força para linhas CNC.
3. Cabeçote móvel com assistência hidráulica: fornece uma pressão constante e ajustável através de um cilindro de óleo.
4. Cabeçote móvel retrátil: a pena recua automaticamente para reduzir o tempo de inatividade.

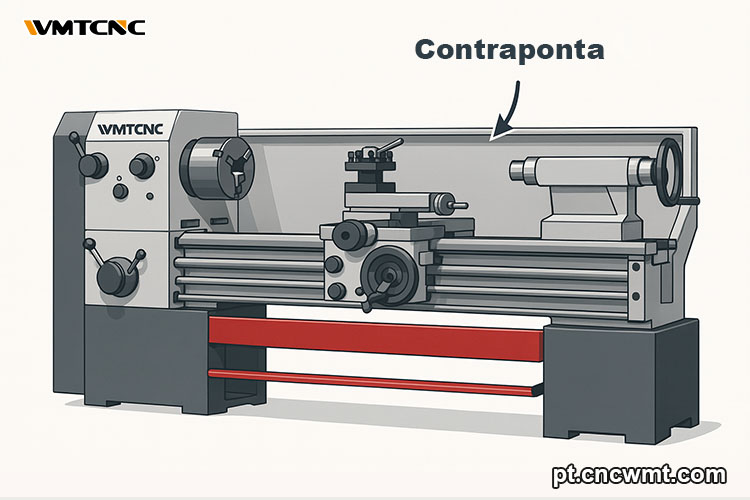

Porque é que o Contraponto de um Torno é Importante
Evita a deflexão: Contraria a pressão da ferramenta para garantir diâmetros uniformes.
Reduz a vibração: O suporte extra amortece a vibração para um acabamento mais suave.
Aumenta a segurança: O material suportado tem menos probabilidades de chicotear ou ejetar uma ferramenta.
Fornecimento de impulso: Permite-lhe perfurar, escarear ou roscar furos rectos sem uma prensa de perfuração.
Evitar a Deflexão num Torno
Imagine-se a segurar uma cana de pesca numa extremidade enquanto alguém empurra a ponta – ela dobra-se. O mesmo acontece com uma barra de metal longa sob uma carga de corte. O centro do contra-ponto fornece uma força igual e oposta para manter a peça direita.
Utilizar o Contraponto para Furar e Roscar
Troque o centro motor por um mandril cónico Morse. Ou troque-o por um suporte de torneira. Bloqueie a base. Alimente com a roda cónica manual. Ou utilize o código CNC. O alinhamento é automático porque a ferramenta assenta diretamente no eixo da máquina.
| Relação L : D | Ação com a contraponta | Por quê? |
| < 3 : 1 | Não é necessária | A barra é suficientemente rígida. |
| 3 : 1 – 10 : 1 | Recomendado | Pode haver flexão; o apoio evita vibrações (bateção). |
| > 10 : 1 | Contraponta + luneta | Risco de flexão severa; é necessário usar os dois apoios. |
Procedimento de Alinhamento Rápido para um Contraponto do Torno
1. Limpar as aparas das calhas.
2. Posicione o cabeçote móvel perto da peça de trabalho.
3. Fixe a base com cuidado – faça-o sem martelar.
4. Avance a pena. Faça-a tocar no furo central.
5. Defina a pré-carga: Adicione 0,05-0,10 mm de movimento extra do volante.
6. Verifique o alinhamento com um relógio comparador e mantenha o desvio abaixo de 0,02 mm.
7. Ajuste os parafusos de desvio apenas se necessário, depois volte a verificar.
Problemas Comuns do Contraponto e Correcções Rápidas
| Sintoma | Causa Provável | Correção Rápida |
| Peça cônica | Contraponta desalinhada | Reposicione e ajuste os parafusos de alinhamento. |
| Furo central queimado | Ponto fixo seco | Aplique graxa ou troque por ponto rotativo. |
| Marcas de vibração (batidas) | Pré-carga baixa | Aumente a pressão do avanço ou reduza a rotação. |
| Broca empurra a contraponta | Base solta | Trave a base antes de iniciar o avanço. |
| Manga travada | Cavacos dentro do tubo | Limpe e lubrifique a rosca da manga. |
Manutenção Simples do Contraponto
Limpe a bucha e o furo cónico semanalmente.
Utilize óleo de fuso ligeiro, não massa lubrificante, para lubrificar as roscas da bucha.
Limpe as rebarbas nas bases.
Teste a came de aperto todos os meses. Ajuste-o se o curso da alavanca se alterar.
Para evitar marcas, guarde os centros numa prateleira.
Gastar dez minutos por semana na prevenção pode atrasar uma reconstrução dispendiosa. Isto pode atrasar uma reconstrução durante anos.
Considerações Finais sobre a Importância do Contraponto
Um torno sem o contra-ponto pode continuar a girar, mas não pode garantir que a maquinação de peças longas seja reta, livre de qualquer oscilação e segura. Engate (ponha em movimento) o contra-ponto (a parte de um torno à qual a peça de trabalho está ligada) quando a relação comprimento/diâmetro o sugerir. Certifique-se de que está corretamente alinhado e mantenha-o em boas condições através de uma manutenção regular. Trate este “parceiro silencioso” com respeito e ele retribuirá o favor, sendo mais preciso, durando mais tempo e causando menos problemas de produção.
