Uma característica que diferencia uma fresadora CNC de grande escala dos seus concorrentes é o pórtico, uma estrutura que se estende sobre a peça de trabalho como uma ponte. Ao permitir que a ferramenta de corte se mova sobre uma área considerável, o design possibilita a usinagem de peças grandes, pesadas ou complexas com precisão e estabilidade excepcionais.
As primeiras fresadoras horizontais e universais, produzidas no final do século XIX, serviram de precursoras desta tecnologia. Como produzem peças demasiado grandes para máquinas mais pequenas, as fresadoras de pórtico são cruciais para indústrias como a de maquinaria pesada, automóvel, aeroespacial, construção naval e energia.

Estrutura e componentes principais

Estrutura do pórtico e ponte

O pórtico é composto por duas colunas verticais resistentes unidas por uma viga horizontal. Durante cortes de alta intensidade, esta disposição proporciona maior rigidez e menos vibração.

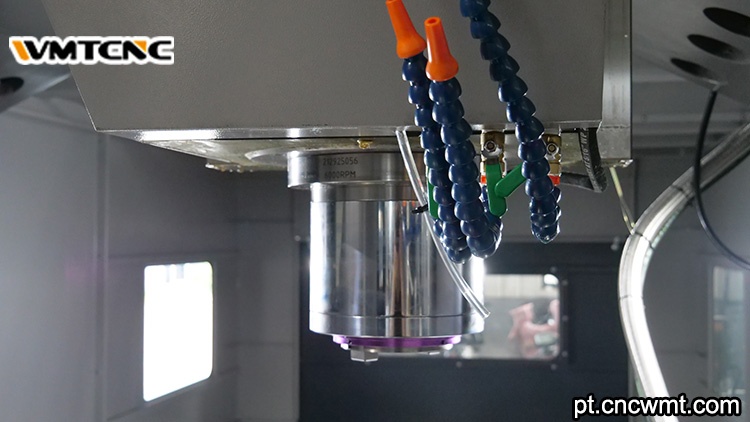

Eixo e cabeça de fresadoras

O eixo oferece uma fixação firme na ferramenta de corte e pode girar rapidamente para permitir a remoção eficiente do material. Eixos de alta rigidez, que podem suportar cortes fortes sem sacrificar a qualidade da superfície, são amplamente utilizados em projetos modernos.

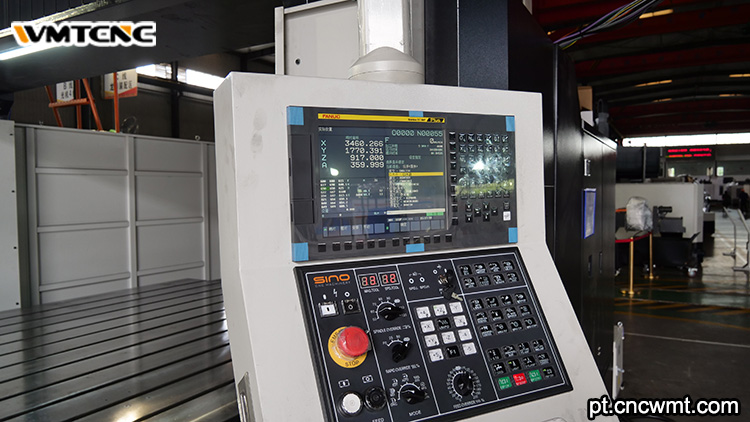

Mesa de trabalho e base

A peça de trabalho é suportada por uma mesa de trabalho grande e resistente. A disposição pode permitir que o pórtico se mova enquanto a mesa permanece estacionária, ou vice-versa. A mesa e a base são concebidas para suportar cargas pesadas.

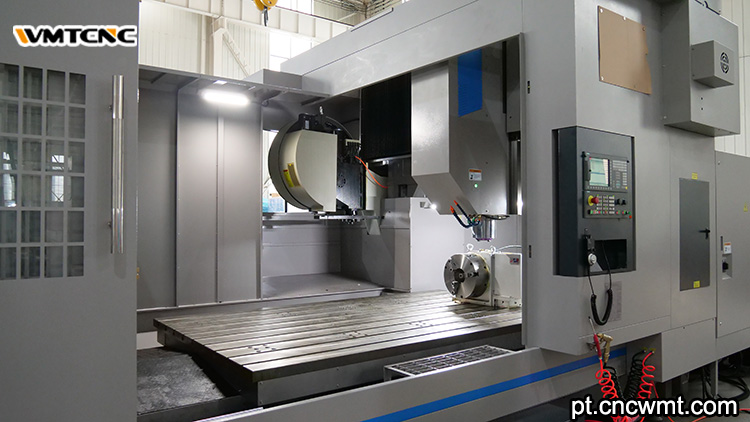

Sistema de controlo CNC

O desempenho fiável e consistente é garantido pelos sistemas CNC na vanguarda do avanço tecnológico. Além disso, automatizam as mudanças de ferramentas e permitem um controlo suave dos movimentos multieixos. A integração destas máquinas com software CAD/CAM facilita a usinagem eficiente de geometrias complexas.

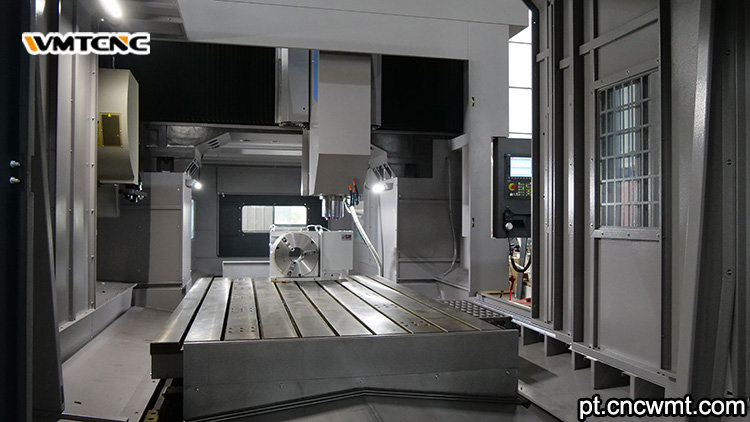

Como funciona fresadoras de pórtico

Uma fresadora de pórtico funciona coordenando o movimento ao longo dos eixos X, Y e Z:

• Eixo X: deslocamento do pórtico ao longo do comprimento da base.
• Eixo Y: movimento do carro do fuso ao longo da ponte.
• Eixo Z: movimento vertical do eixo-árvore.

Os eixos podem ser usados para permitir a inclinação ou rotação em situações que exigem maior complexidade, como em trabalhos tridimensionais (3D). A peça de trabalho deve ser firmemente fixada para que o programa CNC funcione conforme o esperado. Isso garante que os avanços, velocidades e percursos da ferramenta sejam controlados adequadamente.
Os sistemas de troca rápida de ferramentas, que comprovadamente melhoram a eficiência operacional e reduzem o tempo de inatividade não programado, são uma característica das fresadoras de pórtico contemporâneas. Esse recurso é particularmente útil em ambientes de produção onde a rentabilidade e a eficiência estão diretamente relacionadas.

Fresadora de pórtico vs. fresadoras de ponte

Aplicações em diversos setores

Aeroespacial: Usinagem de longarinas de asas, estruturas de fuselagem e componentes de titânio para motores.

Automotiva: Matrizes grandes, moldes e ferramentas para painéis de carroçaria.

Construção naval: secções do casco, anteparas e componentes de hélices.

Energia: cubos de turbinas eólicas, peças para energia nuclear e estruturas de plataformas de petróleo.

Maquinaria pesada: estruturas de equipamentos de mineração, lanças de escavadoras e carcaças de trituradores.

Fabricação de ferramentas e matrizes: Matrizes de estampagem e conformação de grandes dimensões.

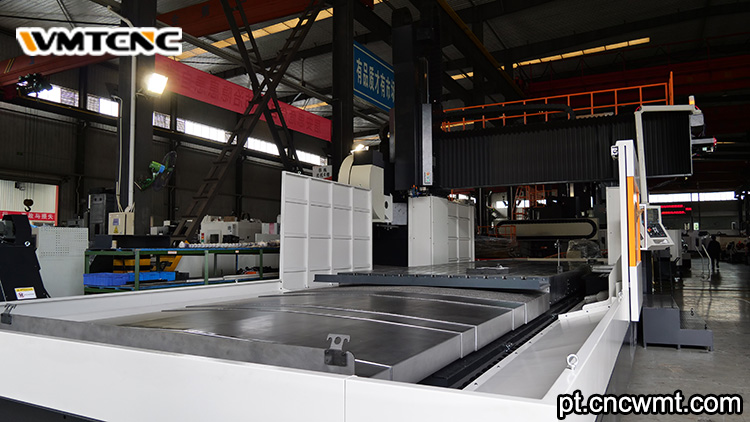

Vantagens das fresadoras de pórtico

Grande capacidade de peças: capazes de acomodar peças com medidas em metros e peso de várias toneladas.
Alta precisão e rigidez: a estabilidade estrutural garante tolerâncias rigorosas em distâncias prolongadas.
Produtividade e versatilidade: perfuração, rosqueamento, fresagem e mandrilamento podem ser feitos com a mesma configuração.
Capacidade multieixos: permite geometrias complexas com um mínimo de reajustes.
Relação custo-benefício: reduz o trabalho manual, o desperdício de material e o tempo de produção.

Potenciais desvantagens

Custo e manutenção: É necessário um investimento inicial significativo, bem como manutenção contínua.
Requisitos de tamanho e espaço: Requer uma quantidade substancial de espaço no chão, bem como uma fundação reforçada.
Curva de aprendizagem: Operadores e programadores qualificados são essenciais.
Consumo de energia: Os motores e sistemas de grande porte consomem muita energia.

Fatores-chave na escolha de fresadoras de pórtico

As dimensões máximas, o peso e a forma fazem parte das especificações da peça de trabalho.
Verifique se a máquina cumpre as normas de tolerância e qualidade da superfície para garantir precisão e abrangência.
As características do eixo incluem a capacidade de modificar a potência, o binário e a velocidade de acordo com os materiais e os cortes.
Número de eixos: mais eixos significam mais flexibilidade e menos configurações.
O seu processo CAD/CAM deve ser compatível com o sistema de controlo.
As deficiências das instalações são a preparação da fundação, o fornecimento de energia e o espaço.
Orçamento e ROI: considere os aumentos esperados no investimento e na produtividade.

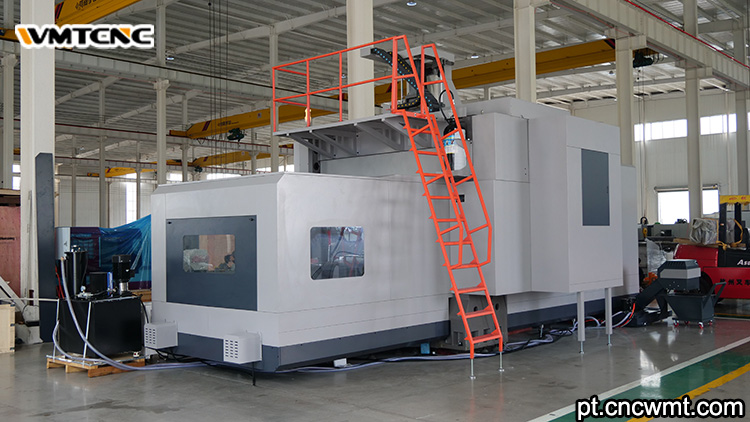

Conclusão

Por oferecer a precisão, a capacidade e a adaptabilidade necessárias para a usinagem de componentes grandes e complexos, a fresadora de pórtico é uma parte essencial da fabricação pesada moderna. Juntamente com os recursos de controle CNC, a estrutura em forma de ponte da máquina permite que as indústrias produzam projetos com uma qualidade consistente, impossível de ser alcançada com máquinas menores. Apesar do investimento significativo, a fresadora de pórtico é uma ferramenta útil para os fabricantes devido aos seus recursos aprimorados, precisão e eficiência.
