O que é uma fresadora? Definição e conceito principal

As fresadoras são ferramentas fundamentais no fabrico – cortam, moldam e moldam peças de trabalho em componentes de precisão utilizando fresas rotativas. Na sua essência, uma fresadora remove material de uma peça estacionária através de ferramentas de corte rotativas – um exemplo clássico de fabrico subtrativo.

Explicação do fabrico subtrativo

A fresagem envolve a eliminação de material de uma peça de trabalho utilizando uma fresa rotativa com vários dentes. Ao contrário dos métodos aditivos, como a impressão 3D, a fresagem envolve o corte de metal, plástico, madeira ou compósitos para revelar a forma desejada.

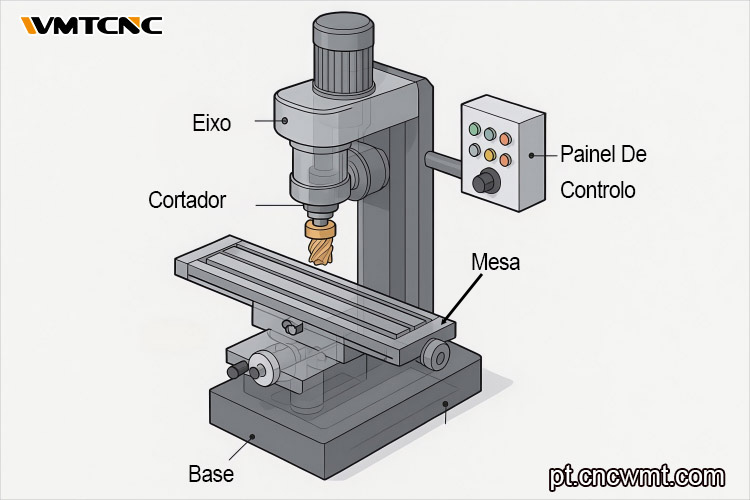

Componentes essenciais de uma máquina de fresagem

Uma fresadora é constituída por vários componentes críticos, cada um dos quais desempenha um papel vital na garantia da precisão, rigidez e versatilidade durante o processo de maquinagem. Aqui está uma descrição das peças essenciais:

Base

A base é o alicerce da máquina e é normalmente feita de ferro fundido para trabalhos pesados. Suporta toda a estrutura da máquina e absorve as vibrações durante o funcionamento, o que é crucial para a estabilidade e precisão.

Coluna

Montada verticalmente na base, a coluna suporta o cabeçote e o fuso da máquina. Aloja o motor de acionamento e os mecanismos de engrenagem, fornecendo suporte vertical e alinhamento para outros componentes.

Joelho e Selim

Localizado acima da coluna, o joelho é uma peça fundida móvel que suporta o selim e a mesa de trabalho. Desloca-se verticalmente ao longo da coluna para regular a profundidade de corte.
Situado sobre o joelho, o selim desloca-se horizontalmente para permitir o movimento do eixo Y da mesa de trabalho. Apoia a mesa de trabalho e assegura um movimento suave e preciso.

Mesa de Trabalho

A mesa de trabalho é o local onde a peça de trabalho é fixada através de tornos ou acessórios. Dependendo do tipo de máquina, pode mover-se ao longo do eixo X (esquerda e direita) e, por vezes, do eixo Y. Muitas mesas avançadas também incluem caraterísticas de rotação ou inclinação.

Fuso (Eixo)

O fuso é um dos elementos mais críticos, uma vez que faz rodar a ferramenta de corte a altas velocidades. É acionado por um motor e está alojado no cabeçote. Os seus rolamentos de precisão asseguram uma baixa excentricidade e um corte estável.

Mandril

Utilizado principalmente em fresadoras horizontais, o mandril segura a ferramenta de corte e é suportado pelo fuso e pelo braço.

Braço Superior (ou Carneiro)

Encontrado em fresadoras horizontais e em algumas fresadoras de torre, o sobrebraço suporta o mandril e aumenta a rigidez da máquina. Nas fresadoras de torreta, o cilindro permite que o cabeçote se desloque para a frente e para trás.

Cabeçote

Aloja o fuso, os rolamentos e as engrenagens. As fresadoras verticais inclinam frequentemente o cabeçote para efetuar cortes em ângulo, aumentando assim a flexibilidade da maquinagem.

Painel de Controlo

Nas máquinas CNC, o painel de controlo permite ao operador introduzir o código G, ajustar os parâmetros e monitorizar o processo de maquinagem. As máquinas manuais utilizam volantes e alavancas para o controlo físico.

Todos estes componentes devem trabalhar em conjunto e de forma harmoniosa para obter resultados de fresagem precisos e repetíveis, especialmente quando se trabalha com geometrias complexas ou tolerâncias apertadas.

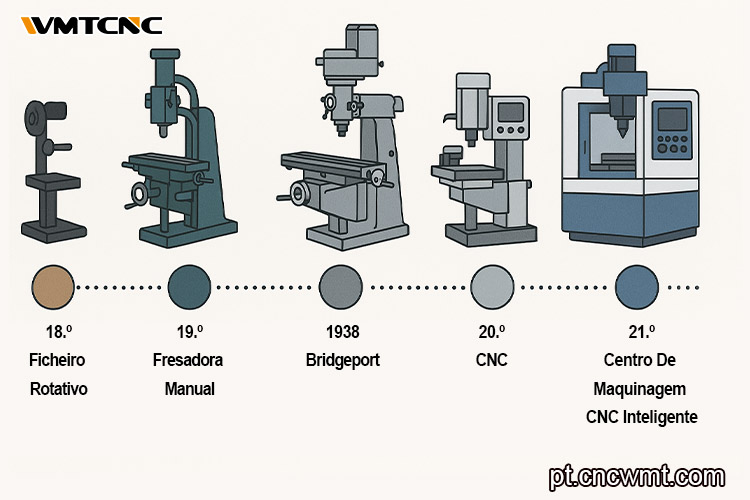

História e evolução

A fresagem teve origem em técnicas de limagem rotativa no final do século XVIII e evoluiu rapidamente para verdadeiras fresadoras no início do século XIX. Eli Whitney e outros industriais utilizaram-nas para produzir peças intercambiáveis. Principais inovações:

• As primeiras fresas universais (cerca de 1862) permitiam o movimento multi-eixo.
• A fresadora de torre Bridgeport, introduzida em 1938, desencadeou a ascensão da fresagem manual moderna.
• Os anos 60 assistiram à introdução do controlo NC e CNC, transformando as fresadoras em centros de maquinação com trocadores de ferramentas e caixas.

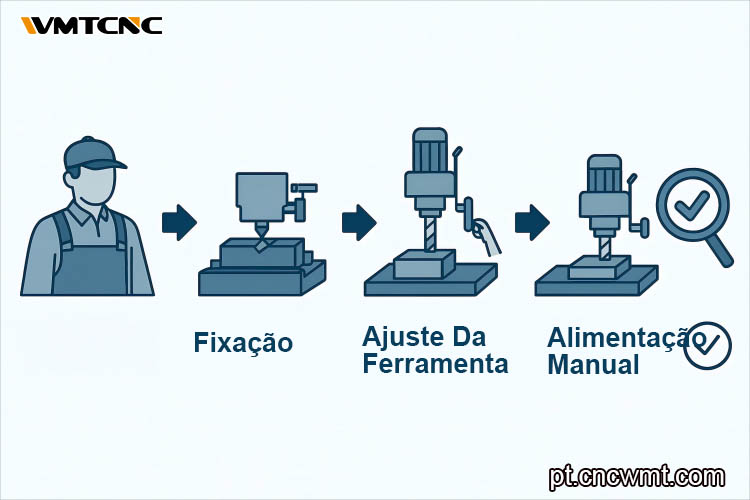

Como funciona uma fresadora

O processo de fresagem: Eixos e movimentos

A fresagem dá forma a uma peça de trabalho através da remoção sistemática de material com uma ferramenta de corte rotativa. Para compreender o funcionamento das máquinas de fresagem, é crucial compreender os diferentes tipos de movimento:

1. Movimento principal nas máquinas de fresagem

• Rotação do fuso (ação de corte): A ferramenta de corte, que é mantida no fuso, gira a alta velocidade. Este movimento rotativo executa a ação de corte quando entra em contacto com a peça de trabalho. As velocidades do fuso podem variar entre algumas centenas e dezenas de milhares de RPM, consoante o material e a operação.
• Movimento do eixo Z (avanço vertical): O eixo Z controla o movimento vertical da ferramenta ou da mesa de trabalho, consoante o tipo de máquina. Isto determina a profundidade de corte por passagem e é essencial para cortes de imersão e contornos 3D.
• Movimento dos eixos X e Y (avanço horizontal):

Eixo X: Desloca a mesa para a esquerda ou para a direita em relação ao mandril.

Eixo Y: Desloca a mesa para a frente e para trás.

Estes movimentos lineares determinam o percurso da ferramenta para operações de contorno, embutimento, ranhura ou perfilagem.

2. Eixos avançados na fresagem CNC

• Eixos rotativos (A, B e C): As máquinas CNC avançadas têm eixos rotativos adicionais.

O eixo A representa a rotação em torno do eixo X. Já o eixo B realiza a rotação em torno do eixo Y. Por fim, o eixo C gira em torno do eixo Z.

Estes eixos permitem a rotação da ferramenta ou da peça de trabalho, facilitando a criação de geometrias mais complexas e a maquinagem de várias superfícies sem necessidade de reposicionamento.

• Movimentos combinados: As máquinas de fresar efectuam movimentos coordenados de múltiplos eixos, manual ou automaticamente, para seguir percursos de ferramentas complexos. Os sistemas CNC podem interpolar simultaneamente estes movimentos, permitindo a criação de superfícies de forma livre e formas 3D complexas.

3. Principais parâmetros que afectam a fresagem

• A velocidade de avanço (a velocidade a que a ferramenta se move relativamente à peça de trabalho) e a velocidade do fuso (RPM) são variáveis-chave do processo. Estas devem ser optimizadas para evitar o desgaste, a vibração ou o sobreaquecimento da ferramenta.

A combinação de movimentos rotativos e lineares torna as máquinas de fresagem incrivelmente flexíveis, permitindo-lhes produzir tudo, desde simples ranhuras a complexos componentes aeroespaciais de 5 eixos.

Operações comuns na fresagem

As fresadoras estão entre as ferramentas mais versáteis em qualquer oficina mecânica e são capazes de efetuar uma vasta gama de operações de maquinagem. As operações mais comuns estão listadas abaixo:

1. Operações de superfície e de face

• Fresagem de faces: Uma superfície plana é maquinada perpendicularmente ao eixo do fuso. Este processo utiliza uma ferramenta larga e plana com múltiplas pastilhas que varre a face da peça, o que é ideal para criar superfícies planas e lisas.
• Fresagem de topo: Este processo utiliza uma ferramenta com arestas de corte na extremidade e nos lados para cortar ranhuras, ombros e bolsas. As fresas de topo têm várias formas, tais como plana, esférica e de raio de canto, para diferentes perfis.
• Abertura de ranhuras (fresagem de ranhuras): As ranhuras rectas ou ranhuras de chaveta são cortadas na peça utilizando fresas de topo ou fresas de ranhura em T. As dimensões e a profundidade da ranhura podem variar consoante a geometria da ferramenta.

2. Operações de contorno e perfil

• Fresagem em forma: A fresagem em forma utiliza fresas com formas especiais para produzir contornos irregulares, curvas ou perfis complexos, normalmente encontrados no fabrico de moldes e na produção de árvores de cames.
• Fresagem de perfis: A ferramenta segue um caminho definido para criar um contorno ou forma externa. É ideal para geometria de peças 2D e 2,5D.
• Chanfragem e rebarbação: As fresas de chanfrar cortam arestas biseladas para remover cantos afiados ou preparar uma peça para soldadura.

3. Operações internas e de cavidades

• Perfuração e escarificação: Embora não seja a sua função principal, as fresadoras podem efetuar operações de perfuração e alargamento utilizando brocas helicoidais, barras de perfuração ou alargadores.
• Fresagem de cavidades: Esta operação envolve a remoção de um volume de material do interior da peça de trabalho. Os maquinistas utilizam frequentemente percursos de ferramentas em espiral ou em ziguezague para evitar deixar material por cortar.
• Fresagem por mergulho: A fresa mergulha verticalmente no material, reduzindo a carga lateral e tornando-a ideal para cavidades profundas ou materiais duros.
• Fresagem helicoidal: A fresagem helicoidal corta roscas internas, ranhuras ou caneluras helicoidais, como as encontradas em parafusos e engrenagens.

4. Tarefas de maquinação especializadas

• Corte de engrenagens e estrias: Trata-se de formar os dentes de uma engrenagem ou estria utilizando fresas ou fresas de forma especializadas.

Estas operações podem ser combinadas num único programa de peças em maquinagem CNC, permitindo o fabrico eficiente de peças complexas com menos configurações.

Tipos de máquinas de fresagem

Por orientação do fuso

As fresadoras verticais dominam a maioria das oficinas devido à sua versatilidade, enquanto as unidades horizontais se destacam em cortes com ranhuras pesadas.

Por eixos e controlo

• Manual: controlo manual com configurações mais simples.
• Assistido por DRO: manual mais leitura digital.
• Controlada por traçador: guiada por modelos.
• CNC (3-6 eixos): controlo automatizado. O CNC de 5 eixos é muito utilizado no sector aeroespacial.

Por estrutura

• Tipo joelho (por exemplo, Bridgeport).
• As fresadoras de leito têm uma estrutura rígida com um fuso móvel.
• Estrutura em C: utilização pesada e de alta precisão.
• Pórtico/coluna móvel: maquinação de peças de grandes dimensões.
• Centros de maquinação com ATC/APC e magazines de ferramentas automatizam sequências complexas.

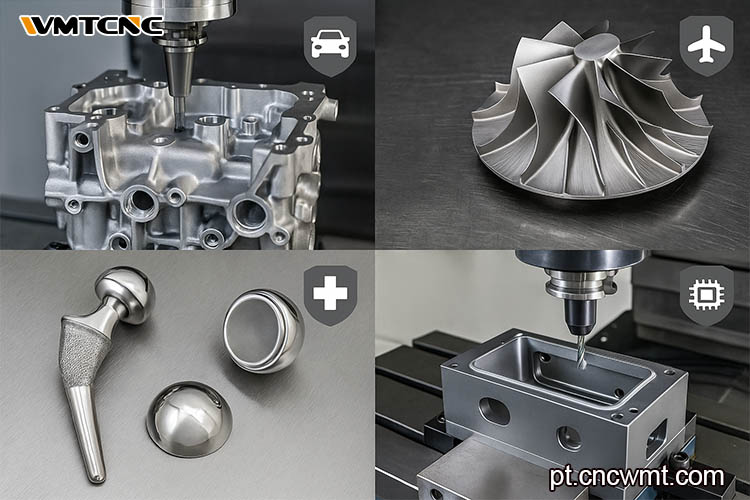

Aplicações e sectores

As máquinas de fresagem são essenciais para processos como a criação de superfícies, a formação de ranhuras de chaveta, a formação de roscas e o corte de engrenagens. São utilizadas numa variedade de indústrias, incluindo:

• Automóvel: blocos de motor, chassis e moldes.
• Aeroespacial: lâminas de turbinas e peças estruturais.
• Medicina: implantes, ferramentas cirúrgicas.
• Eletrónica: aletas de refrigeração, caixas.
• Energia: componentes de bombas, carcaças de turbinas.
• Trabalhos em madeira: móveis e molduras.

Comparação da fresagem com outras ferramentas

A fresagem oferece uma flexibilidade e complexidade superiores, mas com custos e necessidades de espaço mais elevados.

Tendências emergentes na fresagem

A fronteira da maquinação CNC em 2025 é moldada por:

• Automação e robótica: redução do trabalho manual através de carregamento e descarregamento integrados.
• IA e IoT: manutenção preditiva, otimização do percurso e monitorização da qualidade em tempo real.
• Maquinação multieixos: procura crescente de centros de 5-6 eixos.
• O fabrico híbrido combina processos subtractivos e aditivos.

Essas tendências devem expandir o mercado de ferramentas CNC em cerca de US $ 22 bilhões de 2025 a 2029, com uma taxa de crescimento anual de 5,4%.

Guia de seleção e factores de custo

A seleção da máquina de fresagem adequada é uma decisão fundamental que influencia diretamente a produtividade, a qualidade da maquinação e o retorno do investimento. A seleção deve basear-se em requisitos operacionais específicos, quer se trate de um laboratório de I&D, de uma pequena oficina de fabrico ou de uma instalação de produção em grande escala.

O que deve ser considerado na escolha de uma fresadora

1.Tipo de controlo: Manual vs CNC

• As fresadoras manuais são ideais para operações simples, aplicações de baixo orçamento, prototipagem e trabalhos de reparação. Embora ofereçam um maior controlo por parte do operador, são demoradas e requerem maquinistas qualificados.
• As fresadoras CNC são preferidas para a produção de peças complexas, de grande volume e alta precisão. A automatização CNC assegura a consistência, reduz os custos de mão de obra e minimiza os erros.

2. número de eixos

• Máquinas de 3 eixos: Ideais para operações básicas de contorno, ranhura e superfície. São económicas e suficientes para peças planas.
• Máquinas de 4 eixos: Acrescentam movimento rotativo (normalmente o eixo A) para peças que requerem caraterísticas angulares.
• Máquinas de 5 ou 6 eixos: Lidam com geometrias complexas e cortes inferiores e reduzem a necessidade de múltiplas configurações. São essenciais para as indústrias aeroespacial, de moldes e médica.

3. tamanho da peça de trabalho e intervalo de deslocação

• Considere o tamanho da mesa, a distância de deslocação X/Y/Z e a capacidade de carga da máquina.
• As máquinas de grandes dimensões do tipo pórtico ou de coluna móvel são mais adequadas para peças pesadas ou de grandes dimensões, como as utilizadas nos sectores aeroespacial ou da energia.
• As fresadoras CNC compactas de bancada são ideais para protótipos mais pequenos ou para uso didático.

4.tipo de material

• Os metais duros como o titânio, o Inconel e o aço para ferramentas requerem máquinas com:

– Fusos de maior potência.

– Maior rigidez e amortecimento de vibrações.

– Porta-ferramentas com maior força de aperto.

• Materiais mais macios, como o alumínio, o latão e o plástico, podem ser maquinados com máquinas de menor custo ou menos rígidas.

5.Requisitos de precisão

• Avalie a precisão de posicionamento e a repetibilidade da máquina, que são normalmente medidas em microns.
• Para indústrias de alta precisão como a dos semicondutores, ótica e defesa, as tolerâncias apertadas são essenciais e requerem frequentemente escalas lineares, compensação térmica e rigidez dinâmica.

6. capacidade de troca de ferramentas

As máquinas com trocadores automáticos de ferramentas (ATCs) e grandes armazéns de ferramentas reduzem o tempo de inatividade e aumentam a produtividade, particularmente para peças que requerem múltiplas operações.

7. compatibilidade de software e integração CAM

Para uma programação simplificada, as máquinas CNC devem suportar o código G padrão e integrar-se perfeitamente com o software CAM, como o Fusion 360, Mastercam e Siemens NX.

8. serviço, suporte e potencial de atualização

• Certifique-se de que o fabricante ou revendedor fornece:

– Assistência pós-venda imediata.

– Disponibilidade de peças sobressalentes.

– Opções de atualização, tais como cabeças de fuso, sistemas de sonda e mesas rotativas.

Gamas de preços típicas

O preço de uma fresadora depende de vários factores, tais como o tamanho da máquina, o sistema de controlo, o número de eixos, a potência e o nível de automatização. Segue-se uma descrição geral:

Tenha em atenção que estes preços podem não incluir ferramentas, fixações, software CAM, instalação ou formação de operadores, factores que podem aumentar significativamente o custo total de propriedade (TCO).

Retorno do investimento (ROI)

Embora o desembolso de capital inicial para uma fresadora CNC, especialmente uma de múltiplos eixos, possa ser substancial, o retorno do investimento a longo prazo é frequentemente muito favorável devido a

• Redução dos custos de mão de obra através da automatização.
• Produção mais rápida e menos mudanças de configuração.
• Aumento da precisão e redução do desperdício.
• A maior complexidade das peças pode ser tratada numa única configuração.
• Escalabilidade para futuras necessidades de produção.

Para as pequenas lojas, o retorno do investimento pode assumir a forma de aumento da capacidade dos clientes, redução da subcontratação e entrada em novos sectores de elevado valor, como a maquinagem médica ou aeroespacial.

Resumo e perspectivas

As fresadoras, desde as fresadoras de joelho manuais até aos centros CNC de seis eixos totalmente automatizados, continuam a ser a espinha dorsal do fabrico moderno. Oferecem uma versatilidade e precisão sem paralelo e podem moldar geometrias complexas numa variedade de indústrias.

Olhando para o futuro, a fusão da IA, da Internet das Coisas (IoT), da automação e das capacidades híbridas dará início a uma nova era para as fresadoras: uma era inteligente, eficiente e centrada na sustentabilidade. À medida que a tecnologia avança, estas máquinas continuarão a ser fundamentais para a inovação, transformando silenciosamente as matérias-primas em produtos de precisão que fazem avançar o nosso mundo.

Se estiver a pensar em adquirir ou atualizar uma fresadora CNC, não hesite em contactar-nos. Estamos prontos para o ajudar a encontrar uma solução que satisfaça as suas necessidades de produção e o seu orçamento.
