Introdução: O que é uma máquina VTL?
Os tornos horizontais tradicionais atingem rapidamente os seus limites quando os fabricantes enfrentam o desafio de usinar componentes com vários metros de diâmetro e pesando dezenas de toneladas. É aí que o torno vertical (VTL), também conhecido como torno vertical, se torna indispensável. Projetado especificamente para lidar com peças de trabalho grandes e pesadas, o VTL usa a gravidade, uma construção robusta e tecnologia CNC avançada para fornecer precisão e eficiência em indústrias pesadas.
Na WMTCNC, somos especializados em projetar e fabricar máquinas VTL avançadas para indústrias que exigem soluções de usinagem confiáveis e pesadas. Os nossos tornos verticais combinam engenharia robusta com sistemas CNC de ponta para garantir máxima estabilidade, eficiência e precisão.
Definição de tornos verticais (VTL)
Estrutura e características principais
Um torno vertical de torre (VTL) é um tipo de torno em que o fuso está orientado verticalmente. A peça de trabalho é montada numa grande mesa rotativa posicionada horizontalmente e que gira em torno de um eixo vertical. A torre, que é um porta-ferramentas com várias posições, move-se nas direções vertical (eixo Z) e horizontal (eixo X) para realizar tarefas como torneamento, mandrilamento e rosqueamento.
Este design permite a usinagem de peças de grande diâmetro, pesadas e em forma de disco, como rotores de turbinas, engrenagens em bruto e carcaças de bombas.
Como o VTL difere dos tornos horizontais
Ao contrário dos tornos horizontais, onde a peça é mantida entre centros e apoiada horizontalmente, os VTL utilizam a gravidade para estabilizar a peça. Isto elimina os riscos de deformação e distorção que são comuns em peças grandes e pesadas, garantindo uma precisão e estabilidade superiores.
Comparação: tornos verticais vs. tornos horizontais
| Característica | Torno vertical (VTL) | Torno horizontal |
|---|---|---|
| Posição da peça | Vertical | Horizontal |
| Mais adequado para | Peças grandes, pesadas e em forma de disco | Peças longas e finas |
| Assistência por gravidade | Sim | Não |
| Remoção de cavacos | Cai naturalmente | Acumula-se em torno da peça |
| Requisitos de espaço | Mais alto, menos espaço no chão | Maior, maior espaço ocupado |
| Configuração | Mais fácil para peças pesadas | Mais desafiante para peças de grandes dimensões |
Como funciona uma máquina VTL

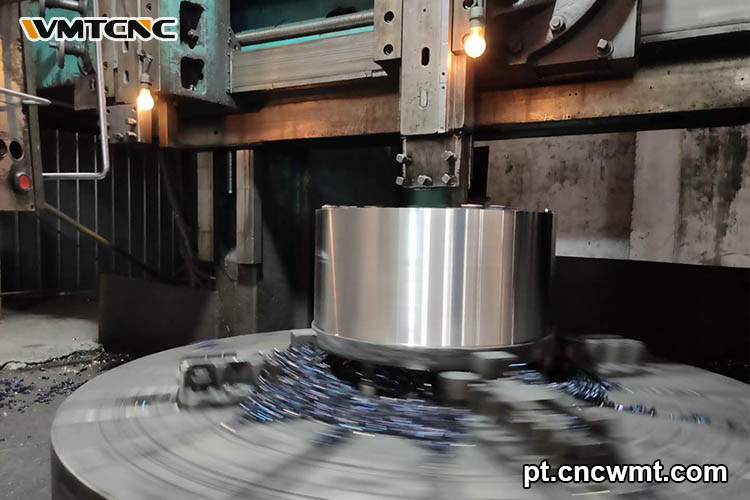

O processo de usinagem passo a passo

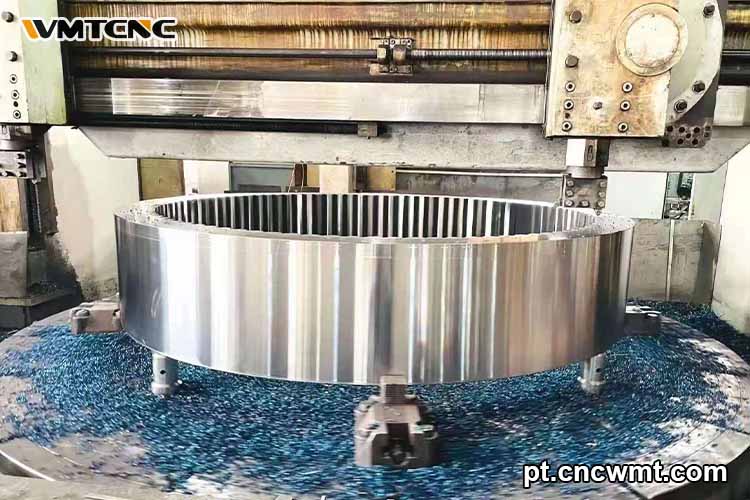

- Fixação da peça: Os componentes pesados são fixados na mesa rotativa horizontal, auxiliados pela gravidade para uma estabilidade natural.
- Rotação da mesa: A mesa rotativa gira, proporcionando o movimento principal de corte.
- Engate da ferramenta: A torre gira verticalmente (eixo Z) e horizontalmente (eixo X), moldando o componente com cortes precisos.
- Operações complexas: as VTLs CNC avançadas adicionam movimentos multieixos, permitindo o entalhe, a perfuração, a broca e a usinagem de contornos.
Componentes principais de um VTL
- Cama e base: fornecem uma fundação rígida.
- Mesa rotativa: Uma plataforma resistente que suporta a peça de trabalho.
- Coluna vertical e trilho transversal: suportam a cabeça de corte e permitem o movimento.
- Cabeça da torre: comporta várias ferramentas para troca rápida.
- Eixo e acionamento: Proporcionam alto binário para tornear peças pesadas.
- Sistema CNC: controla os movimentos dos eixos, a velocidade de corte e as trocas de ferramentas.
Vantagens das máquinas VTL
Manuseamento de peças pesadas
As VTLs são incomparáveis quando se trata de usinar peças com diâmetros de vários metros e pesos de centenas de toneladas. A gravidade auxilia na fixação, reduzindo o tempo de configuração e melhorando a estabilidade.
Estabilidade, rigidez e precisão
O layout vertical direciona as forças de corte para baixo, para a base rígida, minimizando assim as vibrações e a deflexão da ferramenta. O resultado é um melhor acabamento da superfície, maior vida útil da ferramenta e maior precisão.
Utilização do espaço e remoção de cavacos
Em comparação com os tornos horizontais de bancada longa, os VTLs economizam espaço ao trabalhar com peças de grande diâmetro. Devido à gravidade, os cavacos caem naturalmente, evitando o acúmulo e reduzindo o tempo de inatividade para limpeza.
Benefícios do CNC e da automação
Os modernos VTLs controlados por CNC estão equipados com trocadores de ferramentas automatizados, recursos de usinagem multieixos e sensores avançados. Essas inovações minimizam a necessidade de intervenção do operador, melhoram a repetibilidade e aumentam a produtividade para operações complexas e de alta precisão.
Vantagem da WMTCNC
As máquinas CNC VTL da WMTCNC estão equipadas com sistemas de controlo avançados, incluindo Siemens e FANUC, que proporcionam uma usinagem multieixos perfeita e uma automação superior. Com base em anos de experiência em engenharia, a WMTCNC garante que cada VTL oferece durabilidade, precisão e fiabilidade.
Aplicações do VTL na indústria
- Energia, aeroespacial e defesa: rotores de turbinas, carcaças de motores e componentes de mísseis.
- Automotivo e ferroviário: Tambores de freio, cubos de roda, rodas de trem.
- Maquinaria pesada e marinha: peças de engrenagens, peças de escavadoras, eixos de hélice para navios.
Indústrias em todo o mundo, incluindo geração de energia e construção naval, confiam nas máquinas VTL da WMTCNC por sua confiabilidade e precisão.
Especificações técnicas e fatores de seleção
Parâmetros críticos a avaliar
- Diâmetro e altura máximos de torneamento
- Capacidade de peso da peça
- Velocidade e potência do eixo
- Faixa de deslocamento dos eixos X/Z
- Capacidade da ferramenta e trocador automático de ferramentas
- Precisão de posicionamento e repetibilidade
- Marca do sistema CNC
Escolhendo o VTL certo para as suas necessidades
Ao selecionar um VTL, considere as dimensões da sua peça de trabalho típica maior, as tolerâncias necessárias, os tipos de material utilizados, o volume de produção e o espaço disponível na oficina. Esses fatores ajudarão a determinar o tamanho ideal da mesa, a potência do fuso e o nível de automação.
Conclusão e apelo à ação
O torno vertical de torre (VTL) é mais do que apenas mais uma máquina-ferramenta; é a pedra angular da fabricação moderna de serviços pesados. Com a sua capacidade de lidar com componentes grandes, pesados e complexos com precisão e eficiência, o VTL tornou-se um recurso indispensável para as indústrias aeroespacial, energética, automóvel e naval.

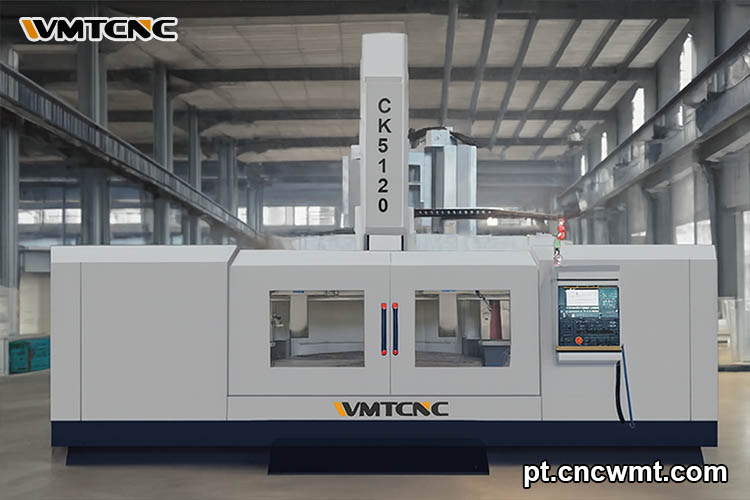

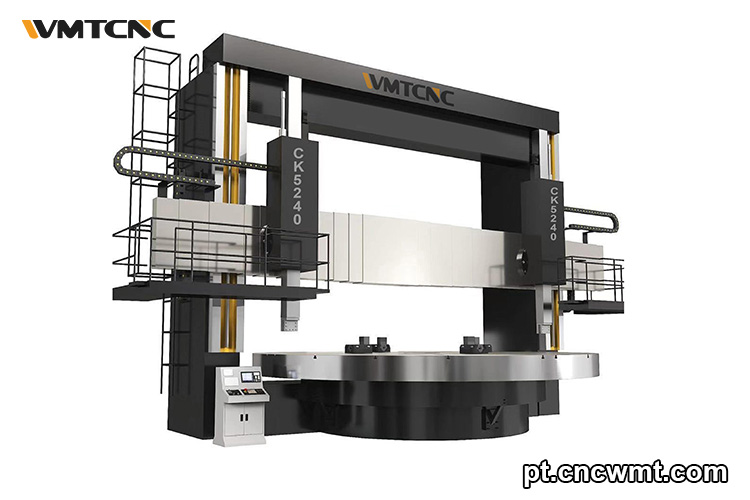

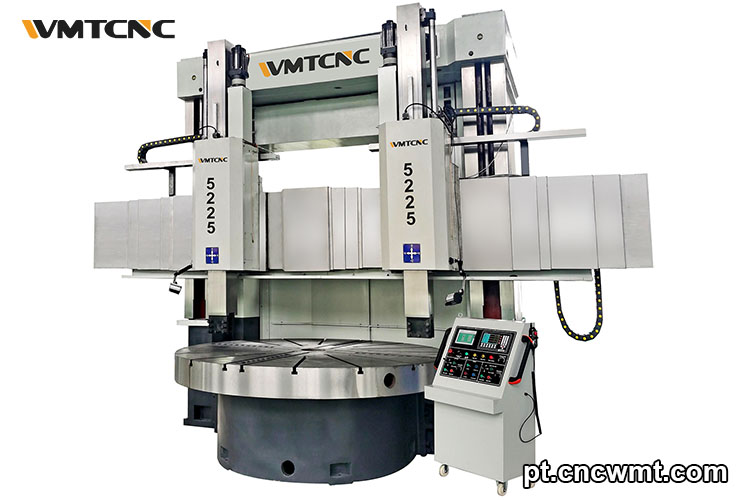

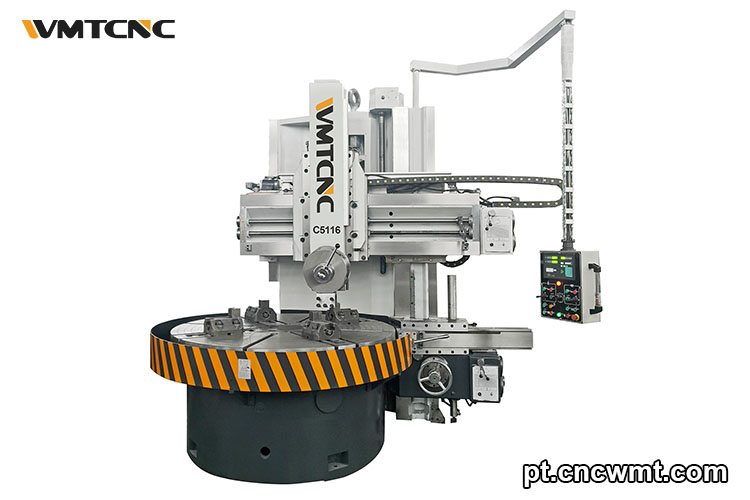

Na WMTCNC, passámos anos aperfeiçoando as nossas máquinas VTL para atender às mais rigorosas exigências industriais. A nossa gama de soluções inclui modelos compactos de coluna única e VTLs CNC de coluna dupla para serviços pesados, capazes de usinar componentes com vários metros de diâmetro.
Se precisa de aumentar a sua capacidade de usinagem para peças de grandes dimensões, as soluções VTL da WMTCNC são a escolha ideal para o seu negócio.
- Contacte hoje mesmo os nossos especialistas técnicos para uma consulta gratuita.
- Explore o nosso catálogo de produtos para ver a gama completa de máquinas VTL da WMTCNC.
