Compreender as configurações do eixo CNC VMC

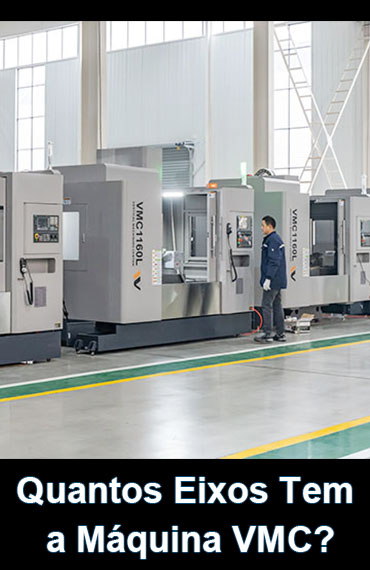

O que é um centro de maquinagem vertical (VMC)?
Um Centro de Maquinação Vertical (VMC) é uma máquina de fresagem controlada por computador com um eixo orientado verticalmente. Estas máquinas têm normalmente 3, 4 ou 5 eixos, consoante a sua configuração. É essencial saber quantos eixos tem um VMC, uma vez que afecta diretamente a capacidade, flexibilidade e precisão da máquina na execução de tarefas de maquinagem complexas.
Como a contagem de eixos afecta as capacidades de maquinagem
O número de eixos de uma VMC, quer sejam 3, 4 ou 5, tem um impacto direto no nível de liberdade da ferramenta de corte ou da peça. Os três eixos lineares (X, Y, Z) permitem movimentos planares fundamentais, enquanto os eixos rotativos suplementares (A, B ou C) permitem abordagens angulares e maquinação em várias faces numa única configuração.
Mergulho profundo em VMCs de 3, 4 e 5 eixos
VMCs de 3 eixos – Simplicidade e acessibilidade
Os centros de maquinação vertical (VMC) de três eixos funcionam nas direcções X (esquerda-direita), Y (frente-trás) e Z (cima-baixo). O número de eixos num VMC padrão é a mais básica das questões, e estas máquinas fornecem a resposta. A resposta é três. São ideais para tarefas 2D e 2,5D. Estas incluem perfuração, abertura de ranhuras e fresagem de superfícies. As máquinas de 3 eixos continuam a ser a linha de base da indústria. São utilizadas para peças simples como suportes e superfícies planas.
VMCs de 4 eixos – Maior flexibilidade com movimento rotativo
A adição de um quarto eixo (normalmente o eixo A, que é a rotação em torno do eixo X) permite que a peça rode, permitindo o acesso a várias faces sem a necessidade de voltar a fixar. Consequentemente, a maquinagem de 4 eixos é ideal para produzir peças com caraterísticas cilíndricas, para gravação e para fresagem helicoidal.
VMCs de 5 eixos – Geometria complexa numa única configuração
Os centros de maquinagem vertical de cinco eixos (VMC) introduzem dois eixos rotativos (geralmente A e B ou A e C), permitindo que a ferramenta de corte se aproxime da peça de trabalho a partir de qualquer ângulo. Existem dois tipos principais:
– simultâneo (contínuo): Todos os cinco eixos se movem em conjunto.
– 3+2 (indexado): A ferramenta bloqueia num ângulo, mas a máquina desloca-se em três eixos.
Maquinação Indexada vs. Simultânea de 5 Eixos
| Modo | Movimento | Velocidade | Complexidade | Acesso a ferramentas |
| 3+2 Indexado | Ferramenta bloqueada em ângulo, cortes em 3 eixos | Médio | Mais fácil | Moderado |
| 5 eixos simultâneos | Todos os eixos se movem ao mesmo tempo | Mais rápido | Complexo | Ótimo |
Comparação de configurações VMC
Tabela de comparação de desempenho e aplicações
| Caraterística | VMC de 3 eixos | VMC de 4 eixos | VMC de 5 eixos |
| Eixos lineares | X, Y, Z | X, Y, Z | X, Y, Z |
| Eixos rotativos | Nenhum | A ou B | A + B / A + C |
| Requisitos de configuração | Múltiplos | Menos | Individual |
| Complexidade adequada | Baixo | Moderado | Elevado |
| Dificuldade de programação | Baixo | Médio | Elevado |
| Custo inicial | Baixo | Médio | Elevado |
| Foco na aplicação | Peças planas, perfuração | Peças redondas, gravação | Aeroespacial, moldes, médico |
Factores-chave na seleção da configuração do eixo
Complexidade e geometria da peça de trabalho
Superfícies intrincadas, cortes inferiores e curvas compostas requerem frequentemente capacidades de 5 eixos. Em contrapartida, os componentes simples e prismáticos requerem apenas capacidades de 3 eixos.
Requisitos de tolerância e acabamento de superfície
Os ângulos da ferramenta podem ser controlados mais eficazmente com mais eixos. Isto reduz a deflexão da ferramenta e melhora o acabamento da superfície.
Volume de produção e tempos de ciclo
Menos configurações significam tempos de ciclo mais curtos, o que é benéfico para a eficiência. Por conseguinte, as máquinas de 5 eixos melhoram o rendimento em ambientes de elevada mistura e baixo volume, o que as torna um ativo valioso neste tipo de ambientes.
Restrições orçamentais e custo de propriedade
Uma máquina de 5 eixos pode ser significativamente mais cara do que uma máquina de 3 eixos, custando 2-3 vezes mais. No entanto, considere o retorno do investimento (ROI) a longo prazo através da redução da mão de obra e do tempo de configuração.

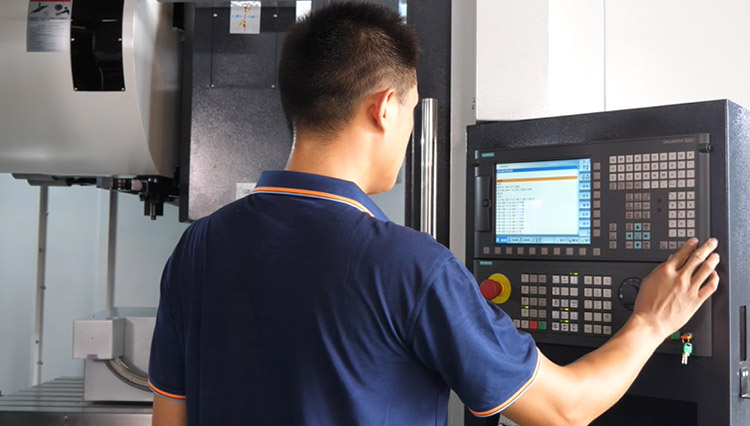

Aptidão técnica e competências de programação CAM
Os operadores com as competências necessárias e os sistemas CAM que são robustos são necessários para utilizar máquinas avançadas. Consequentemente, as lojas sem esta infraestrutura podem começar inicialmente com 3 ou 4 eixos e atualizar numa fase posterior.
Tendências futuras na conceção de eixos VMC
Rumo à integração de vários eixos: Máquinas de 6, 9 e 12 eixos
A combinação de fresagem e torneamento numa única configuração é uma caraterística de inovações como os híbridos de 9 eixos. Além disso, os sistemas de 12 eixos são mais produtivos. Este é o caso de peças complexas e simétricas.
Automação inteligente e inspeção na máquina
Os VMC mais recentes integram apalpadores e sistemas de calibração dinâmica, que são essenciais para garantir a precisão e a fiabilidade nas aplicações industriais modernas. Isto facilita a configuração e o controlo da qualidade.
Expansão Modular e Retrofitting
Os centros de maquinagem verticais (VMC) existentes podem ser equipados com mesas rotativas ou dispositivos de fixação de munhão. Por sua vez, isto permite-lhes fazer a transição para capacidades de 4 ou 5 eixos de forma incremental, o que constitui um avanço significativo nas suas capacidades tecnológicas.
Perguntas frequentes (FAQ)
Qual é a diferença entre maquinagem de 4 eixos e 3+2?
O movimento rotativo durante o corte é possível através de 4 eixos. Em alternativa, o sistema 3+2 estabiliza os eixos rotativos antes do início do corte de 3 eixos, o que o torna adequado para o processamento de caraterísticas angulares.
A maquinagem de 5 eixos é mais difícil de aprender e programar?
Requer conhecimentos avançados de programação. Requer também software de simulação. E requer ferramentas de calibração de configuração. No entanto, o processo é simplificado pelos controlos modernos.
Como verificar as capacidades dos eixos de uma máquina antes da compra?
Verifique as especificações da máquina para ver se tem configurações de eixo rotativo (A/B/C). Em seguida, confirme com o software de controlo se este suporta uma verdadeira interpolação multieixos.
Conclusão: Correspondência entre a contagem de eixos e as necessidades de maquinagem
É crucial compreender quantos eixos tem uma máquina VMC e de que necessita. As máquinas de três eixos são adequadas para trabalhos básicos. As máquinas de quatro eixos oferecem maior flexibilidade. As máquinas de cinco eixos permitem uma produção de precisão e de configuração única. O número de eixos da sua VMC deve ser escolhido com base na geometria da peça, no orçamento e nas capacidades de programação. Esta decisão estratégica afecta a relação custo-eficácia e a qualidade da produção. Para recomendações personalizadas, consulte um fornecedor experiente.
