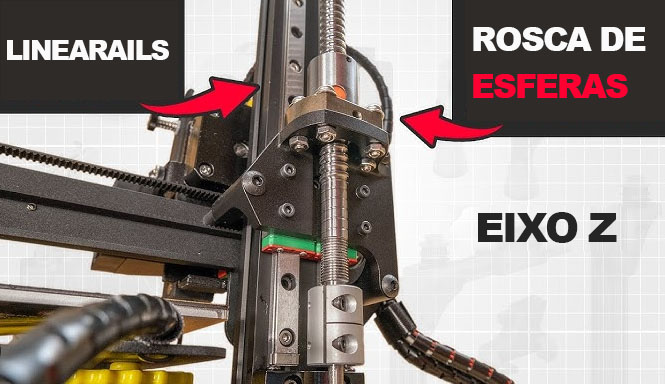

Nas máquinas-ferramentas CNC (Controlo Numérico Computadorizado), os fusos de esferas são componentes essenciais que convertem o movimento rotativo em movimento linear preciso. No entanto, a deformação térmica induzida pelos processos de maquinagem pode afetar significativamente a sua precisão de posicionamento. Este artigo explora a forma como o calor influencia o desempenho dos fusos de esferas e discute estratégias para atenuar os efeitos térmicos, garantindo uma precisão óptima nas operações CNC.
A Influência da Deformação Térmica na Precisão dos Parafusos de Esferas
1. Alongamento Axial Devido à Expansão Térmica
Durante a maquinagem, a fricção e a carga geram calor, o que provoca a expansão do eixo do fuso de esferas. Por exemplo, um aumento de 1°C pode alongar um parafuso de 1 metro em 12μm, afectando diretamente a precisão do posicionamento. Além disso, se a temperatura continuar a aumentar, o desgaste entre as esferas e as roscas acelera, agravando ainda mais os problemas de precisão.
2. Deformações Estruturais e Desalinhamento Angular
A expansão térmica pode distorcer as superfícies de montagem dos trilhos-guia ou caixas de rolamentos, desalinhando a linha central da porca com o eixo do fuso de esferas. Este desalinhamento introduz erros de posicionamento não lineares, afectando a precisão da máquina-ferramenta.
3. Acumulação de Erros Térmicos e Deterioração da Qualidade da Maquinação
Em sessões de maquinação prolongadas, a deformação térmica não corrigida acumula-se, levando a desvios significativos na precisão. Esta acumulação é particularmente problemática quando se maquinam superfícies complexas ou durante operações multieixos, onde a precisão é crítica.
Causas da Deformação Térmica
1. Fontes Internas de Calor
Calor de fricção: O calor gerado pelo atrito de rolamento entre as esferas e as roscas, bem como o excesso de pré-carga nos rolamentos, contribui para o aumento da temperatura.
Calor do motor e do sistema de acionamento: O calor do servo motor e do sistema de acionamento pode ser transferido para o fuso de esferas, aumentando a sua temperatura.
2. Fontes Externas de Calor
Flutuações da temperatura ambiente: As alterações da temperatura ambiente podem afetar a estabilidade térmica da máquina-ferramenta.
Variações da temperatura do líquido de refrigeração: As flutuações da temperatura do líquido de refrigeração podem influenciar o estado térmico do fuso de esferas.
Estratégias para Atenuar a Deformação Térmica
1. Minimizar os Factores de Aumento de Temperatura
Otimizar a pré-carga e a velocidade: A redução da pré-carga da chumaceira e a seleção de ângulos de inclinação adequados podem reduzir a produção de calor por fricção.
Lubrificação e arrefecimento eficientes: A utilização de lubrificantes de baixo atrito e a implementação de métodos de arrefecimento eficazes, tais como lubrificantes em circulação ou arrefecimento por ar, ajudam a dissipar o calor.
2. Conceção da Compensação Térmica
Técnicas de pré-esforço: A aplicação de pré-esforço ao fuso de esferas através da fixação de ambas as extremidades pode contrariar o alongamento causado pela expansão térmica.
Configuração de passo negativo: O fabrico do fuso de esferas com um passo negativo compensa o alongamento induzido pela expansão térmica, mantendo a precisão.
3. Controlo Inteligente da Temperatura e Sistemas de Circuito Fechado
Monitorização da temperatura em tempo real: A instalação de sensores de temperatura permite ajustes dinâmicos aos sistemas de refrigeração, mantendo a estabilidade térmica.
Compensação de erros de passo: A utilização de dispositivos como interferómetros laser para medir curvas de erro de curso completo permite compensações baseadas em software, corrigindo os efeitos térmicos.
4. Otimização de Materiais e Estruturas
Materiais de alta resistência: A utilização de materiais com baixos coeficientes de expansão térmica, como certas ligas, reduz a deformação térmica.
Conceção para dissipação de calor: A conceção do fuso de esferas com caraterísticas como ranhuras melhora a dissipação de calor, estabilizando a temperatura.
5. Manutenção e Controlo Ambiental

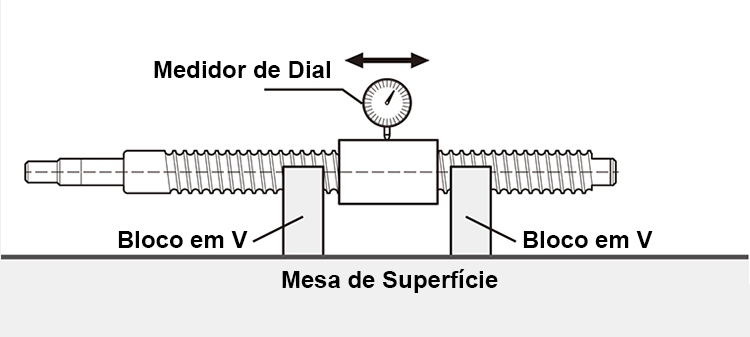

Calibração regular: As verificações e ajustes de rotina garantem que o fuso de esferas mantém a sua precisão ao longo do tempo.
Controlo ambiental: A manutenção de uma temperatura estável no ambiente de maquinação minimiza as flutuações térmicas que afectam a máquina-ferramenta.
Tendências Futuras: Rumo a Sistemas Inteligentes e de Circuito Fechado
Os avanços na tecnologia CNC estão a conduzir a sistemas fechados com codificadores lineares. Estes sistemas fornecem, portanto, feedback direto sobre o movimento linear. Desta forma, permitem a compensação em tempo real de erros térmicos e de posicionamento. Assim, a precisão da maquinação é melhorada. Além disso, a integração da inteligência artificial promete melhorar a manutenção preditiva e o controlo adaptativo. Isto, por sua vez, melhora a precisão e a fiabilidade das operações CNC.
Conclusão
A deformação térmica afecta a precisão de posicionamento dos fusos de esferas. Ao compreender as causas, podem ser aplicadas estratégias eficazes. Por exemplo, a compensação térmica e o controlo inteligente da temperatura são fundamentais. Além disso, as optimizações estruturais ajudam a mitigar estes efeitos. Desta forma, os fabricantes conseguem uma maquinação precisa e mantêm a competitividade. Estas medidas são essenciais nos processos de fabrico.
Perguntas Mais Frequentes
Q1: Como é que a deformação térmica afecta a precisão da maquinagem CNC?
A deformação térmica provoca a expansão ou contração dos componentes, resultando em imprecisões. Nos fusos de esferas, isto gera alongamento axial e desalinhamento estrutural, afectando a precisão.
Q2: Quais são os métodos eficazes para reduzir a geração de calor em fusos de esferas?
A otimização da pré-carga do rolamento, a seleção de velocidades adequadas e a utilização de sistemas de lubrificação e arrefecimento eficientes são medidas fundamentais. Estas estratégias ajudam a reduzir significativamente a geração de calor.
Q3: Como é que um sistema de circuito fechado com codificadores lineares melhora a precisão?
Um sistema de circuito fechado com codificadores lineares fornece feedback em tempo real. Isto permite a correção imediata de erros térmicos e outros erros de posicionamento, melhorando a precisão global.
Q4: Que papel desempenha a seleção de materiais na atenuação da deformação térmica?
A escolha de materiais com baixos coeficientes de expansão térmica e elevada condutividade térmica reduz as alterações dimensionais. Isto ajuda a manter a precisão, minimizando os efeitos térmicos na máquina.
Q5: Como é que a manutenção regular pode evitar problemas de deformação térmica?
A manutenção regular, incluindo a calibração e a inspeção, garante que os componentes estão dentro das tolerâncias especificadas. Também permite que quaisquer efeitos térmicos sejam tratados atempadamente, preservando a precisão.
